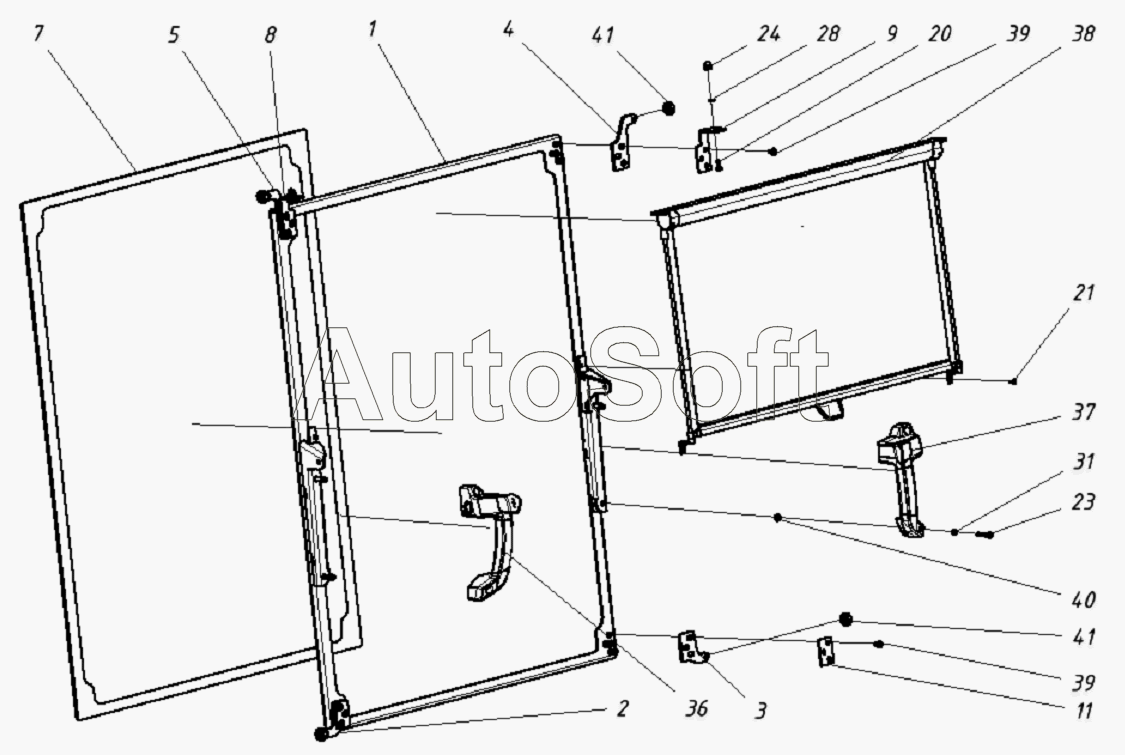

Каталог запасных частей к технике: ТВЭКС WХ-200 (2015). 202020131000 00 Рамка передняя
1
2
3
4
5
7
8
9
11
20
21
23
24
28
31
36
37
38
39
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Каркас рамки | |
| 2 | 2***0 | Кронштейн ролика | |
| 3 | 2***1 | Кронштейн ролика | |
| 4 | 2***0 | Кронштейн ролика | |
| 5 | 2***1 | Кронштейн ролика | |
| 7 | 2***0 | Стекло переднее | |
| 8 | 2***0 | Кронштейн шторки | |
| 9 | 2***1 | Кронштейн шторки | |
| 11 | 2***0 | Планка | |
| 20 | 2***1 | Винт М6Х16 | |
| 21 | 2***1 | Винт М4Х12 | |
| 23 | 2***1 | Винт М6-6р.58.016 | |
| 24 | 2***1 | Гайка М6-6Н.5.016 | |
| 28 | 2***1 | Шайба 6.65Г.016 | |
| 31 | 2***1 | Шайба плоская | |
| 36 | 9***1 | Ручка-защелка левая | |
| 37 | 9***1 | Ручка-защелка правая | |
| 38 | 9***1 | Шторка | |
| 39 | 2***1 | Винт | |
| 40 | 2***1 | Гайка заклепочная М6 шестигр. | |
| 41 | 9***1 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
