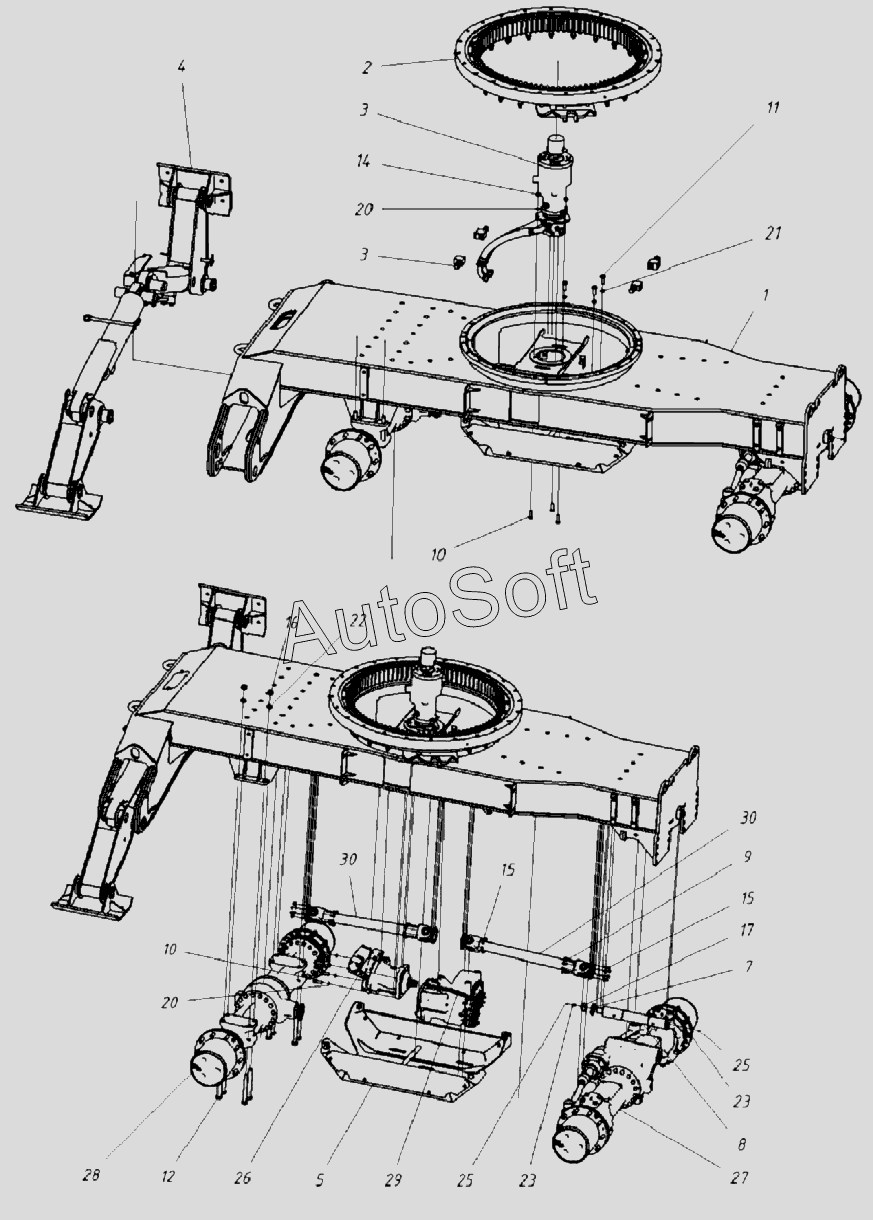

Каталог запасных частей к технике: ТВЭКС WХ-200 (2017) (2017). 201010000000 00 Тележка ходовая
15
15
30
30
29
28
27
26
25
25
23
23
22
21
20
20
17
16
1
14
12
11
10
10
9
8
7
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рама ходовая | |
| 2 | 2***0 | Установка ОПУ | |
| 3 | 2***0 | Гидрооборудование ходовой тележки | |
| 4 | 2***0 | Установка опор с цилиндрами | |
| 5 | 2***0 | Установка поддонов | |
| 7 | 0***0 | Шайба | |
| 8 | 0***0 | Палец | |
| 9 | 3***0 | Болт | |
| 10 | 0***1 | Болт М16-8gx50.88.019 | |
| 11 | 0***1 | Болт М20-8gx50.109.40X019 | |
| 12 | 0***1 | Болт М24-6gХ220.109.40Х.016 | |
| 14 | 0***1 | Гайка М16-6H.5.016 | |
| 15 | 0***1 | Гайка М10Х1 | |
| 16 | 0***1 | Гайка стопорная М24 | |
| 17 | 0***1 | Гайка стопорная М36Х3 | |
| 20 | 0***1 | Шайба 16.65Г.016 | |
| 21 | 0***1 | Шайба 20.65Г.016 | |
| 22 | 0***1 | Шайба 24.65Г.016 | |
| 23 | 0***1 | Масленка 1.3Ц6ХР | |
| 25 | 0***1 | Колпачек для прессмасленок | |
| 26 | 0***1 | Г/мотор | |
| 27 | 0***1 | Мост передний | |
| 28 | 0***1 | Мост задний | |
| 29 | 0***1 | Коробка перемены передач | |
| 30 | 0***1 | Вал карданный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
