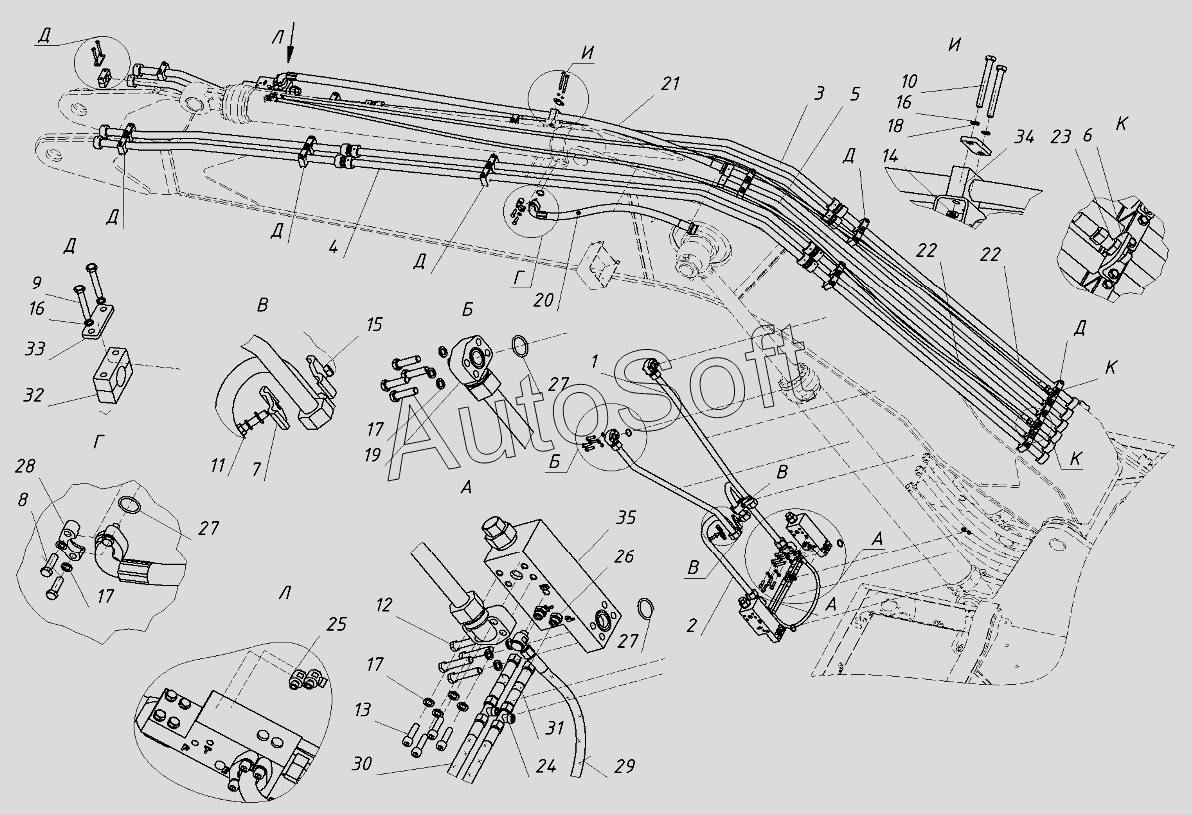

Каталог запасных частей к технике: ТВЭКС WХ-200 (2017) (2017). 203030000000 01 Гидроразводка стрелы с тормозными клапанами
25
26
27
27
27
28
29
30
31
32
33
34
35
24
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
16
17
17
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00006417002201 | 0***1 | Рукав высокого давления | |
| 00006417002501 | 0***1 | Рукав высокого давления | |
| 00006417002601 | 0***1 | Рукав высокого давления | |
| 00006417005901 | 0***1 | Рукав высокого давления | |
| 00006417007201 | 0***1 | Рукав высокого давления | |
| 00006417031401 | 0***1 | Рукав высокого давления | |
| 00006419031401 | 0***1 | Рукав высокого давления | |
| 00006420206401 | 0***1 | Рукав высокого давления | |
| 00006420212101 | 0***1 | Рукав высокого давления | |
| 00010240160301 | 0***1 | Клапан ИЛИ | |
| 00010240160601 | 0***1 | Клапан | |
| 00092060027101 | 0***1 | Переключатель | |
| 1 | 2***0 | Трубопровод стрелы | |
| 2 | 2***0 | Трубопровод стрелы | |
| 3 | 2***0 | Трубопровод по стреле | |
| 4 | 2***0 | Трубопровод по стреле | |
| 5 | 2***0 | Трубопровод рукояти | |
| 6 | 2***0 | Планка | |
| 7 | 0***0 | Скоба | |
| 8 | 0***1 | Болт М12-6gх40.88 | |
| 9 | 0***1 | Болт М10-6gх70.88.40Х.016 | |
| 10 | 0***1 | Болт М10х90.88.016 | |
| 11 | 0***1 | Болт М12-6gх50.58.016 | |
| 12 | 0***1 | Болт М12-6gх60.88.016 | |
| 13 | 0***1 | Винт М12-6gх40.109.40Х.016 | |
| 14 | 0***1 | Гайка M10-6H.5.016 | |
| 15 | 0***1 | Гайка M12-6H.5.016 | |
| 16 | 0***1 | Шайба 10.65Г.016 | |
| 17 | 0***1 | Шайба 12.65Г.016 | |
| 18 | 0***1 | Шайба плоская | |
| 19 | 0***1 | Фланец | |
| 20 | 0***1 | Рукав высокого давления | |
| 21 | 0***1 | Рукав высокого давления | |
| 22 | 0***1 | Рукав высокого давления | |
| 23 | 0***1 | Адаптер | |
| 24 | 0***1 | Адаптер | |
| 25 | 0***1 | Адаптер | |
| 26 | 0***1 | Адаптер | |
| 27 | 0***1 | Уплотнение | |
| 28 | 0***1 | Полуфланец | |
| 29 | 0***1 | Рукав высокого давления | |
| 30 | 0***1 | Рукав высокого давления | |
| 31 | 0***1 | Рукав высокого давления | |
| 32 | 0***1 | Корпус одиночного зажима | |
| 33 | 0***1 | Накладка | |
| 34 | 0***1 | Корпус одиночного зажима | |
| 35 | 0***1 | Клапан тормозной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
