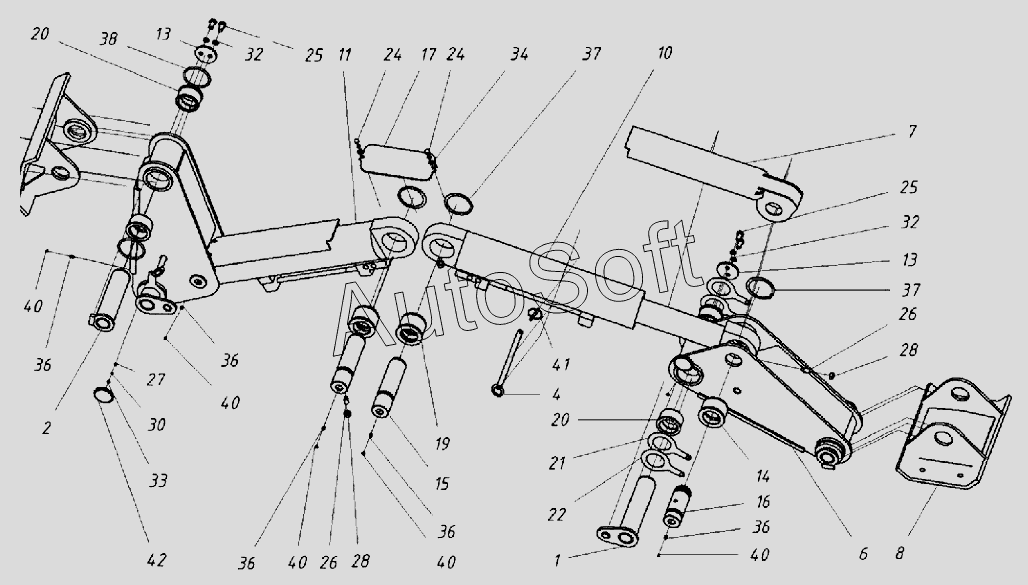

Каталог запасных частей к технике: ТВЭКС WХ-200 (2017) (2017). 201010400000 00 Установка опор с цилиндрами
32
32
24
24
25
25
26
26
27
28
28
30
31
31
31
31
22
33
34
36
36
36
36
36
38
39
40
40
40
40
40
42
1
21
20
20
19
17
16
15
14
13
13
11
10
8
7
6
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Палец в сборе | |
| 2 | 2***0 | Палец в сборе | |
| 4 | 2***0 | Палец в сборе | |
| 6 | 2***0 | Рычаг опоры | |
| 7 | 0***0 | Кожух защитный | |
| 8 | 0***0 | Опора | |
| 10 | 0***0 | Гидроцилиндр выносных опор правый | |
| 11 | 0***0 | Гидроцилиндр выносных опор левый | |
| 13 | 0***0 | Шайба торцевая | |
| 14 | 0***0 | Втулка | |
| 15 | 0***0 | Палец | |
| 16 | 0***0 | Палец | |
| 17 | 0***0 | Крышка | |
| 19 | 0***0 | Втулка | |
| 20 | 0***0 | Втулка | |
| 21 | 3***0 | Шайба проставочная | |
| 22 | 3***0 | Шайба проставочная | |
| 24 | 0***1 | Болт М10-6gх25.58.016 | |
| 25 | 0***1 | Болт М16-6gх30.88.016 | |
| 26 | 0***1 | Винт М16-6gХ35.58.016 | |
| 27 | 0***1 | Гайка М6-6Н.5.016 | |
| 28 | 0***1 | Гайка М16-6H.5.016 | |
| 30 | 0***1 | Шайба 6.65Г.016 | |
| 31 | 0***0 | Кольцо В 105 | |
| 31 | 0***1 | Шайба 10.65Г.016 | |
| 32 | 0***1 | Шайба 16.65Г.016 | |
| 33 | 0***1 | Шайба плоская | |
| 34 | 0***1 | Шайба плоская | |
| 36 | 0***1 | Масленка 1.3Ц6ХР | |
| 38 | 0***1 | Кольцо 102-115-75-2-3 | |
| 39 | 0***1 | Штифт с кольцом 9,5Х41 | |
| 40 | 0***1 | Колпачек для прессмасленок | |
| 42 | 0***1 | Cветовозвращатель |
