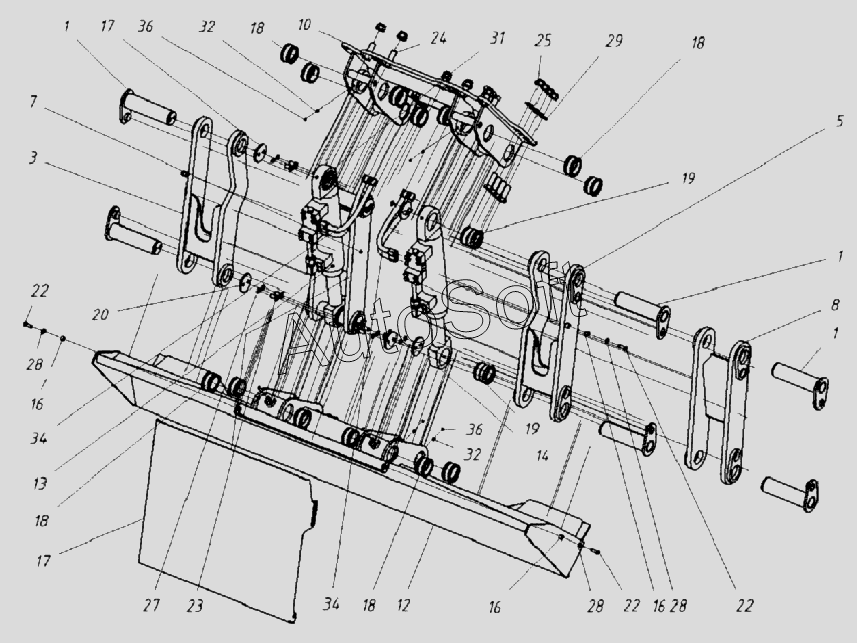

Каталог запасных частей к технике: ТВЭКС WХ-200 (2017) (2017). 201030000000 00 Установка отвала
19
19
36
36
34
34
32
32
31
29
28
28
28
27
25
24
23
22
22
22
20
1
1
1
18
18
18
18
17
17
16
16
16
14
13
12
10
8
7
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Палец в сборе | |
| 3 | 2***0 | Тяга верхняя | |
| 5 | 2***0 | Тяга верхняя | |
| 7 | 2***0 | Тяга нижняя | |
| 8 | 2***0 | Тяга нижняя | |
| 10 | 2***0 | Кронштейн отвала в сборе | |
| 12 | 0***0 | Отвал | |
| 13 | 0***0 | Цилиндр отвала | |
| 14 | 0***0 | Цилиндр отвала | |
| 16 | 0***0 | Втулка проставочная | |
| 17 | 0***0 | Фартук | |
| 18 | 3***0 | Втулка | |
| 19 | 3***0 | Втулка | |
| 20 | 0***0 | Шайба торцевая | |
| 22 | 0***1 | Болт М12-6gх35.58.016 | |
| 23 | 0***1 | Болт М16-6gх30.88.016 | |
| 24 | 0***1 | Болт М24-6gх70.109.016 | |
| 25 | 0***1 | Гайка стопорная М24 | |
| 27 | 0***1 | Шайба 16.65Г.016 | |
| 28 | 0***1 | Шайба 12.01.08кп.019 | |
| 29 | 0***1 | Шайба плоская | |
| 31 | 0***0 | Кольцо А85 | |
| 32 | 0***1 | Масленка 1.3Ц6ХР | |
| 34 | 0***1 | Рукав высокого давления | |
| 36 | 0***1 | Колпачек для прессмасленок |
