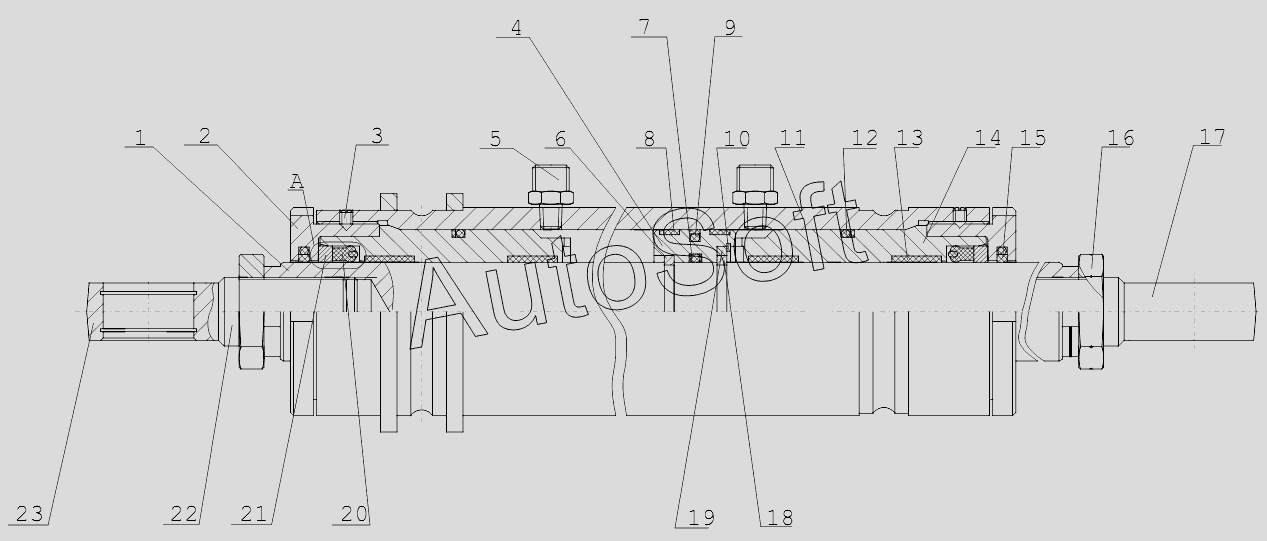

Каталог запасных частей к технике: ТВЭКС ВП-05 (2015). 005-01-80.09.000 Гидроцилиндр поворота колес
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
12
12
12
13
13
13
14
24
15
24
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Шток | |
| 2 | 1***2 | Гайка внутренняя | |
| 3 | 1***9 | Винт | |
| 4 | 0***1 | Поршень | |
| 5 | Э***1 | Штуцер | |
| 6 | 0***5 | Полукольцо | |
| 7 | 0***4 | Кольцо защитное | |
| 7 | и***3 | Кольцо | |
| 8 | Е***3 | Кольцо | |
| 8 | К***0 | Кольцо опорно-направляющее | |
| 9 | 0***0 | Кольцо | |
| 9 | Е***5 | Кольцо | |
| 10 | 1***0 | Кольцо | |
| 11 | 0***0 | Гильза | |
| 12 | 0***9 | Кольцо защитное | |
| 12 | 9***2 | Кольцо | |
| 13 | Е***5 | Кольцо штока | |
| 13 | К***3 | Кольцо опорно-направляющее | |
| 14 | 0***0 | Букса | |
| 15 | 0***3 | Кольцо | |
| 15 | 9***2 | Кольцо | |
| 16 | 0***4 | Гайка | |
| 17 | 0***2 | Проушина | |
| 18 | 0***3 | Сегмент | |
| 19 | 0***2 | Кольцо | |
| 20 | Е***4 | Уплотнительная манжета штока | |
| 21 | 1***3 | Кольцо | |
| 22 | 0***3 | Гайка | |
| 23 | 0***1 | Проушина | |
| 24 | Г***3 | Грязесъемник | |
| 24 | Е***3 | Грязесъемник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
