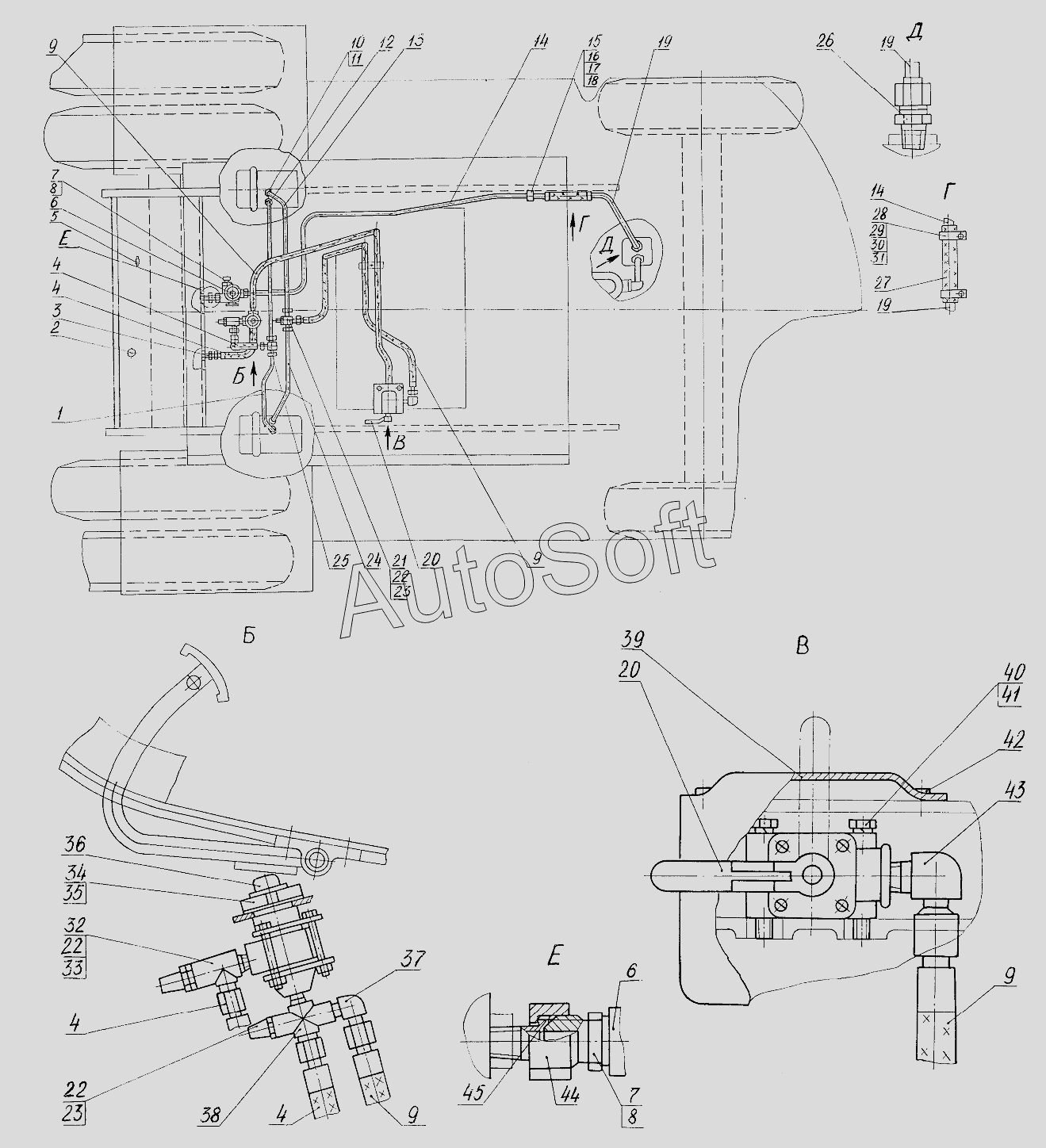

Каталог запасных частей к технике: ТВЭКС ВП-05 (2015). 005-04-81.10.000 Пневмоуправление
35
24
25
26
27
28
29
30
31
32
33
34
23
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
4
4
4
5
6
6
7
7
8
8
9
9
9
9
10
11
1
13
14
14
15
16
17
18
19
19
19
20
20
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Трубопровод | |
| 2 | Э***4 | Пробка коническая | |
| 3 | Э***1 | Штуцер | |
| 4 | 0***0 | Шланг | |
| 5 | П***7 | Краник | |
| 6 | 1***0 | Регулятор давления | |
| 7 | Э***5 | Штуцер | |
| 8 | 2***3 | Прокладка | |
| 9 | 0***0 | Шланг | |
| 10 | Э***5 | Штуцер | |
| 11 | Э***9 | Прокладка | |
| 12 | 0***0 | Трубопровод | |
| 13 | 0***0 | Трубопровод | |
| 14 | 0***0 | Трубопровод | |
| 15 | Э***2 | Хомут | |
| 16 | 7***9 | Болт | |
| 17 | 6***9 | Шайба | |
| 18 | 1***9 | Шайба | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Кран разобщительный | |
| 21 | 0***1 | Крестовина | |
| 22 | 2***3 | Прокладка | |
| 23 | М***Д | Датчик аварийного давления воздуха | |
| 24 | 0***0 | Трубопровод | |
| 25 | Э***4 | Тройник | |
| 26 | Э***3 | Штуцер | |
| 27 | 1***В | Рукав L=110+/-5 мм | |
| 28 | Э***5 | Хомут | |
| 29 | 7***9 | Болт | |
| 30 | 5***9 | Гайка | |
| 31 | 1***9 | Шайба | |
| 32 | 0***1 | Тройник | |
| 33 | М***5 | Датчик | |
| 34 | Э***7 | Гайка | |
| 35 | Э***7 | Шайба стопорная | |
| 36 | Э***0 | Золотник дифференциальный | |
| 37 | Э***9 | Угольник | |
| 38 | 0***2 | Крестовина | |
| 39 | 0***0 | Крышка | |
| 40 | 7***9 | Болт | |
| 41 | 6***9 | Шайба | |
| 42 | 1***9 | Шуруп | |
| 43 | Э***3 | Угольник | |
| 44 | 1***3 | Гайка | |
| 45 | 1***5 | Переходник |
