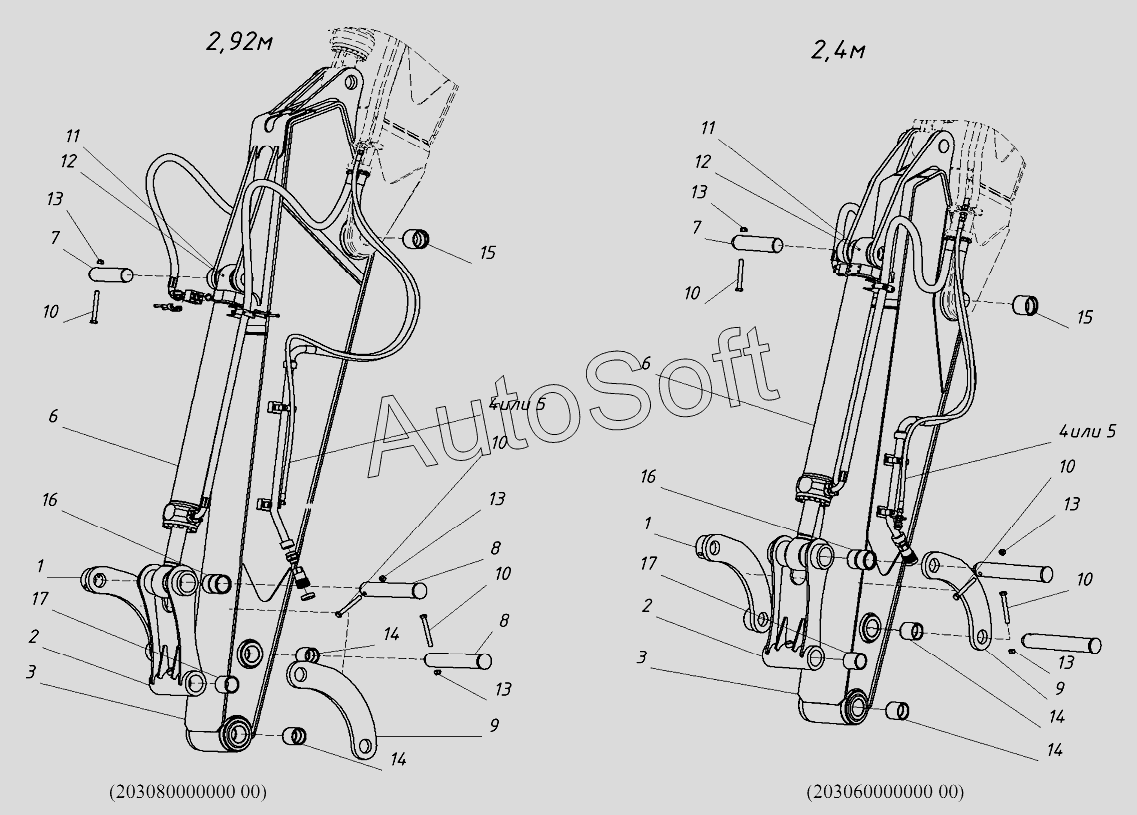

Каталог запасных частей к технике: ТВЭКС ТХ-220 (2017). 203080000000 00, 203060000000 00 Установка рукояти 2920, 2400 с разводкой под гидромолот
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
11
11
12
12
13
13
13
13
13
13
14
14
14
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рычаг правый | |
| 2 | 2***0 | Тяга | |
| 3 | 2***0 | Рукоять | |
| 3 | 2***0 | Рукоять | |
| 4 | 2***0 | Гидроразводка рукояти | |
| 4 | 2***0 | Гидроразводка рукояти | |
| 5 | 2***1 | Гидроразводка рукояти | |
| 5 | 2***1 | Гидроразводка рукояти | |
| 6 | 2***0 | Гидроцилиндр ковша | |
| 7 | 2***0 | Палец | |
| 8 | 2***0 | Палец | |
| 9 | 2***0 | Рычаг левый | |
| 10 | 0***1 | Болт М20-6gх170.109.40Х.019 | |
| 11 | 0***1 | Масленка 1.3Ц6ХР | |
| 12 | 0***1 | Колпачек для прессмасленок | |
| 13 | 0***1 | Гайка стопорная М20 | |
| 14 | 2***0 | Втулка | |
| 15 | 2***0 | Втулка | |
| 16 | 2***0 | Втулка | |
| 17 | 2***0 | Втулка |
