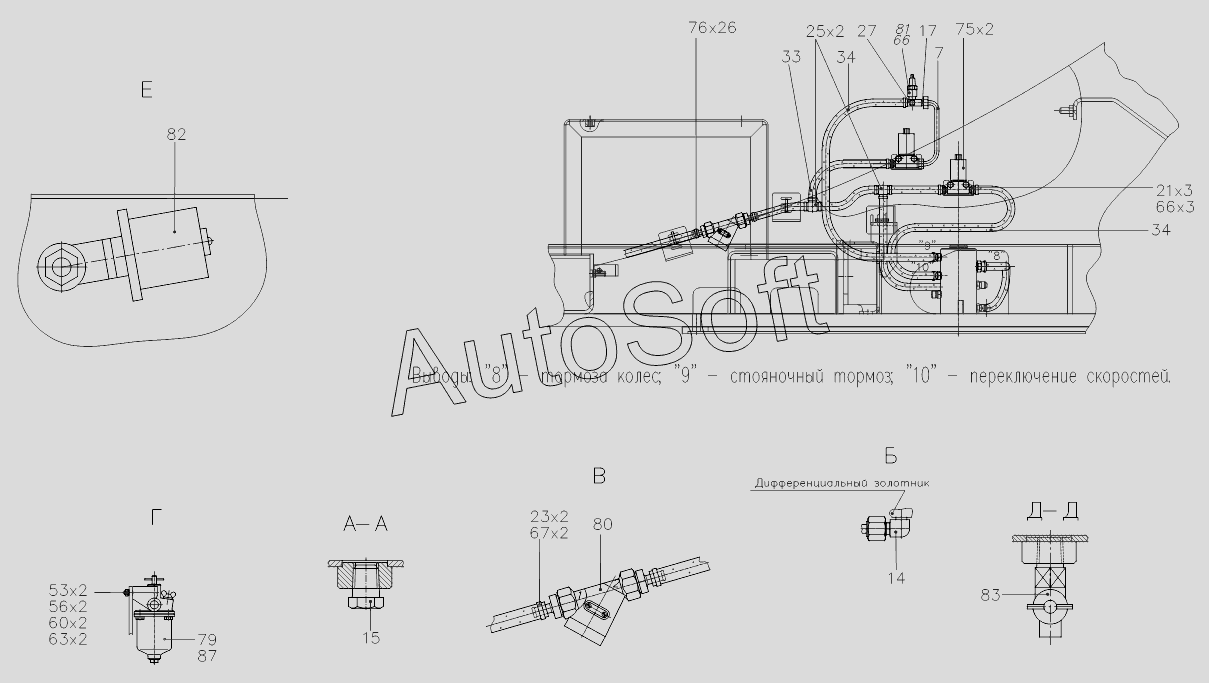

Каталог запасных частей к технике: ТВЭКС ЕК-14-90 (2015). 314-23-81.00.000 Пневмооборудование на поворотной платформе
/34.2.gif)
67
40
41
50
52
53
54
56
60
61
63
64
66
66
36
75
76
77
78
79
80
81
82
83
84
85
87
21
4
7
8
9
10
12
13
14
15
16
17
18
3
22
23
24
25
26
27
28
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Кран отбора воздуха | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | Э***0 | Шланг для накачивания шин | |
| 12 | Э***3 | Штуцер | |
| 13 | Э***6 | Скоба | |
| 14 | Э***9 | Угольник | |
| 15 | Э***4 | Пробка коническая | |
| 16 | Э***6 | Тройник | |
| 17 | Э***5 | Штуцер | |
| 18 | 3***5 | Штуцер | |
| 21 | 3***2 | Ниппель | |
| 22 | 3***4 | Пробка | |
| 23 | 3***1 | Штуцер | |
| 24 | 3***8 | Ниппель | |
| 25 | 3***8 | Тройник | |
| 26 | 3***1 | Тройник | |
| 27 | 3***2 | Тройник | |
| 28 | 3***2 | Рукав | |
| 31 | 3***4 | Рукав | |
| 32 | 3***3 | Рукав | |
| 33 | 3***4 | Рукав | |
| 34 | 3***5 | Рукав | |
| 35 | 3***6 | Рукав | |
| 36 | 3***7 | Рукав | |
| 40 | 3***3 | Рукав | |
| 41 | 3***5 | Рукав | |
| 50 | М***6 | Болт | |
| 52 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 54 | М***6 | Болт | |
| 56 | М***6 | Гайка | |
| 60 | 8***6 | Шайба | |
| 61 | 1***6 | Шайба | |
| 63 | С***9 | Шайба | |
| 64 | С***6 | Шайба | |
| 66 | 1***3 | Прокладка | |
| 67 | 2***3 | Прокладка | |
| 75 | К***0 | Клапан электромагнитный | |
| 76 | 1***7 | Хомут | |
| 77 | 2***0 | Хомут | |
| 78 | 4***5 | Хомут | |
| 79 | 1***0 | Предохранитель от замерзания | |
| 80 | 1***0 | Фильтр магистральный | |
| 81 | 2***9 | Датчик аварийного давления воздуха | |
| 82 | 1***9 | Датчик | |
| 83 | П***7 | Кран | |
| 84 | 2***0 | Датчик | |
| 85 | 1***0 | Регулятор давления | |
| 87 | С***т | Этиловый спирт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
