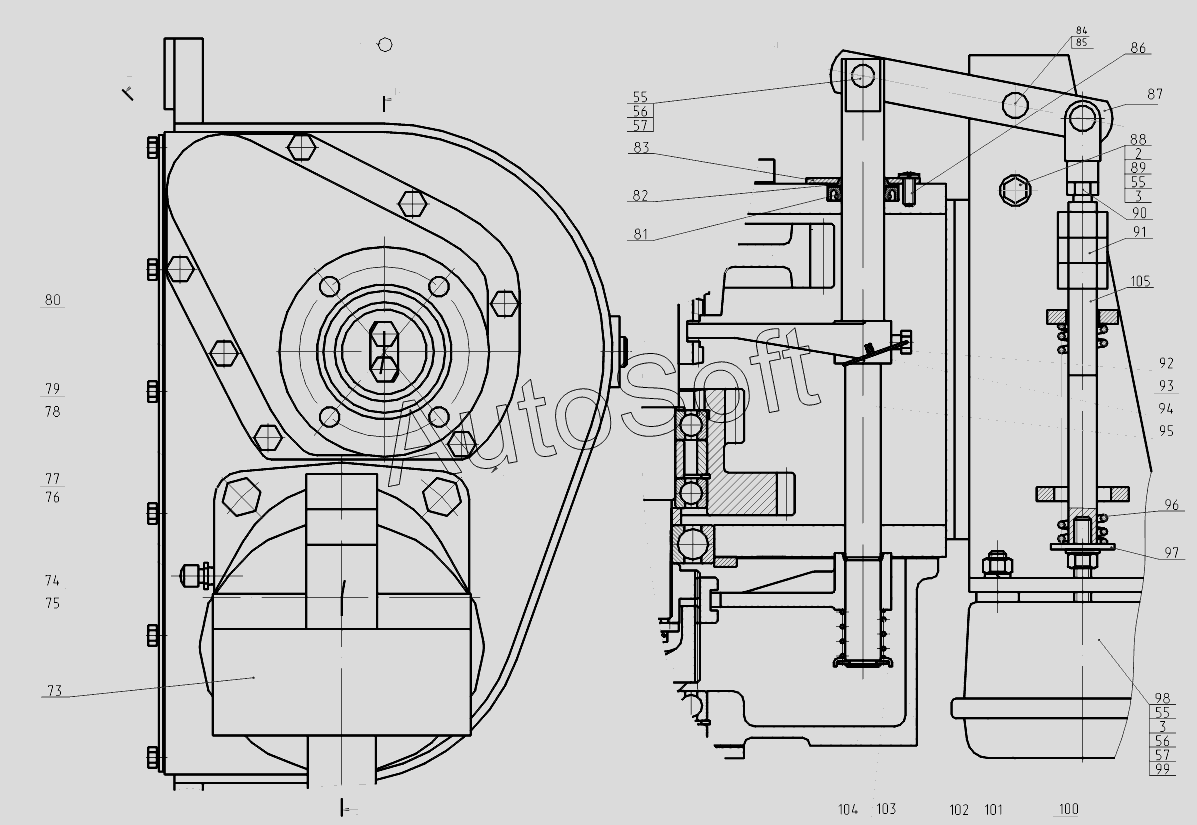

Каталог запасных частей к технике: ТВЭКС ЕК-14-20 (2013). 314-02-72.51.000 Коробка перемены передач
/61.3.gif)
2
3
3
55
55
55
56
56
57
57
73
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
98
99
100
101
102
103
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Корпус | |
| 2 | 7***9 | Болт | |
| 3 | 6***Г | Шайба | |
| 4 | Э***3 | Кольцо | |
| 5 | 1***0 | Кольцо | |
| 6 | Е***1 | Вал-шестерня | |
| 7 | 2***0 | Подшипник | |
| 8 | Е***1 | Крышка | |
| 9 | Э***8 | Прокладка | |
| 10 | 3***6 | Кольцо стопорное | |
| 11 | Э***1 | Палец | |
| 12 | Э***7 | Шайба | |
| 13 | Э***5 | Шайба стопорная | |
| 14 | 7***9 | Болт | |
| 15 | 1***5 | Кольцо | |
| 16 | Э***0 | Колодка тормозная | |
| 17 | Э***1 | Палец | |
| 18 | Э***3 | Шкив тормозной | |
| 19 | Э***2 | Втулка | |
| 20 | 8***1 | Манжета | |
| 21 | 9***3 | Кольцо | |
| 22 | Э***0 | Крышка | |
| 23 | Э***9 | Прокладка | |
| 24 | Е***0 | Втулка | |
| 25 | 8***1 | Подшипник | |
| 26 | Е***1 | Кольцо | |
| 27 | Е***0 | Шестерня | |
| 28 | Э***3 | Кольцо | |
| 29 | Е***2 | Полумуфта | |
| 30 | Е***0 | Вал | |
| 31 | 8***1 | Подшипник | |
| 32 | Е***4 | Втулка | |
| 33 | 3***1 | Втулка | |
| 34 | 8***0 | Подшипник | |
| 35 | 3***2 | Прокладка | |
| 36 | Е***2 | Прокладка | |
| 37 | Е***1 | Крышка | |
| 38 | Э***5 | Фланец | |
| 39 | 7***9 | Болт | |
| 40 | 6***Г | Шайба | |
| 41 | 3***8 | Корпус | |
| 42 | Е***8 | Вал-полумуфта | |
| 43 | Е***0 | Полумуфта | |
| 44 | Е***7 | Муфта | |
| 45 | Е***5 | Кольцо | |
| 46 | Э***2 | Прокладка | |
| 47 | Е***8 | Шестерня | |
| 48 | Э***0 | Кольцо | |
| 49 | 3***1 | Шайба стопорная | |
| 50 | 3***2 | Шайба | |
| 51 | Е***6 | Корпус | |
| 52 | Е***7 | Шестерня | |
| 53 | Е***4 | Прокладка | |
| 54 | 3***0 | Рычаг | |
| 55 | 1***2 | Шайба | |
| 56 | 3***9 | Шплинт | |
| 57 | 9***0 | Ось | |
| 58 | 5***9 | Гайка | |
| 59 | 5***9 | Гайка | |
| 60 | Э***4 | Пружина | |
| 61 | 7***9 | Болт | |
| 62 | 3***0 | Кронштейн | |
| 63 | Э***0 | Шток | |
| 64 | 5***9 | Гайка | |
| 65 | 6***9 | Шайба | |
| 66 | Э***3 | Планка | |
| 67 | 7***9 | Болт | |
| 68 | 1***9 | Шайба | |
| 69 | 1***0 | Камера тормозная передняя | |
| 70 | Э***9 | Пробка | |
| 71 | Э***6 | Пружина | |
| 72 | 7***9 | Болт | |
| 73 | 3***1 | Гидромотор | |
| 73 | A***0 | Гидромотор | |
| 74 | 7***9 | Болт | |
| 75 | 6***Г | Шайба | |
| 76 | 5***0 | Сапун | |
| 77 | 3***8 | Крышка | |
| 78 | 6***Г | Шайба | |
| 79 | 7***9 | Болт | |
| 80 | 3***9 | Прокладка | |
| 81 | 8***1 | Манжета | |
| 82 | Э***6 | Грязесъемнпк | |
| 83 | Э***А | Крышка | |
| 84 | 3***9 | Шплинт | |
| 85 | 1***6 | Шайба | |
| 86 | 1***9 | Винт | |
| 87 | 3***1 | Рычаг | |
| 88 | Э***1 | Бонка | |
| 89 | 5***9 | Гайка | |
| 90 | Э***4 | Гайка | |
| 91 | 5***9 | Гайка | |
| 92 | 3***7 | Винт | |
| 93 | 3***Ч | Проволока (L=120мм) | |
| 94 | 3***3 | Вилка | |
| 95 | 3***8 | Шток | |
| 96 | Э***7 | Пружина | |
| 97 | Э***2 | Планка | |
| 98 | Э***8 | Гайка | |
| 99 | 1***1 | Камера тормозная | |
| 100 | Э***2 | Кольцо | |
| 101 | 3***9 | Вилка | |
| 102 | Е***5 | Пружина | |
| 103 | Е***5 | Шайба | |
| 104 | Е***6 | Шайба | |
| 105 | Э***4 | Шток | |
| 106 | Е***9 | Шестерня |
