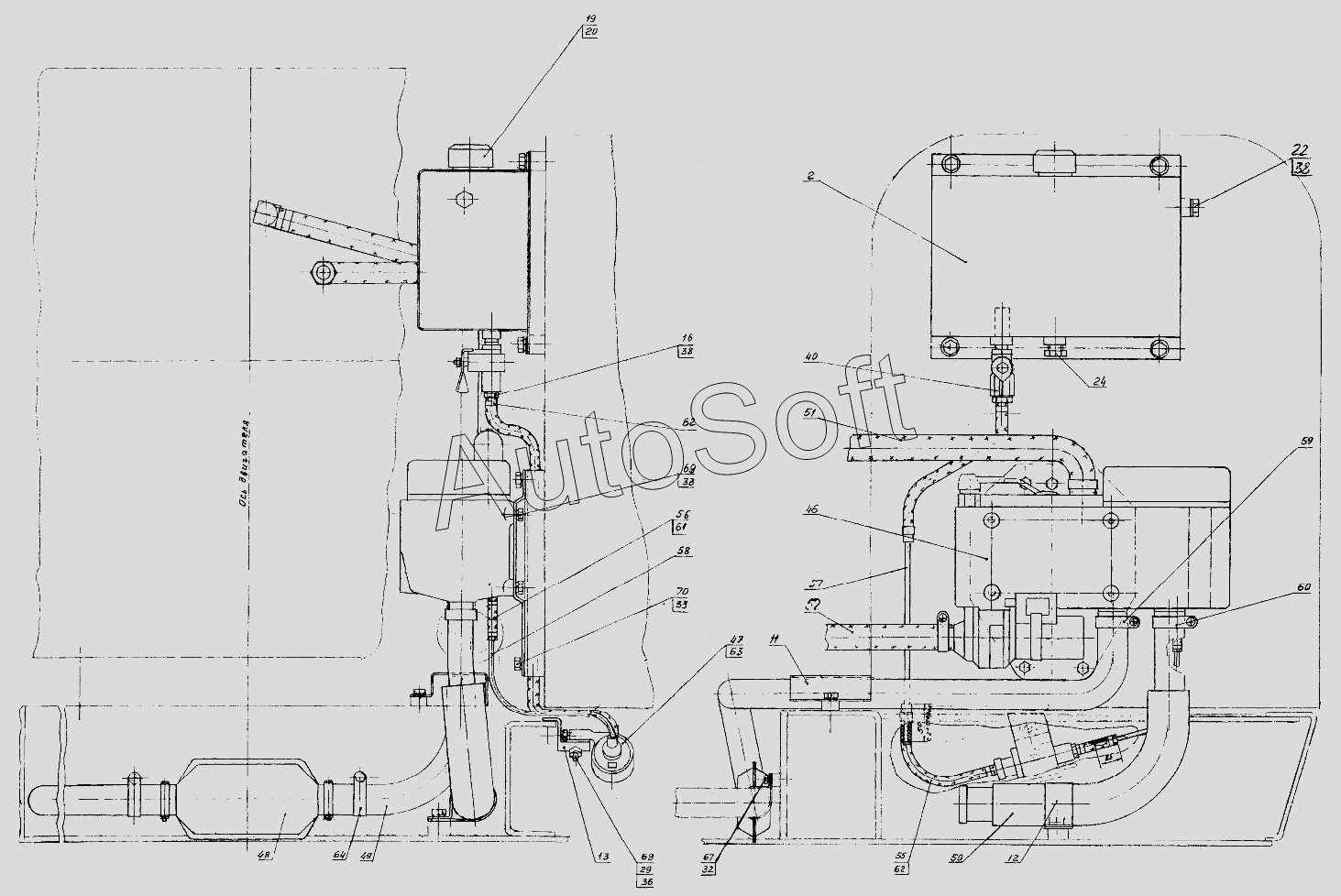

Каталог запасных частей к технике: ТВЭКС ЕК-14-20 (2013). 314-60-87.60.000 Установка подогревателя и отопителя
/77.2.gif)
56
40
46
47
48
49
50
51
52
55
57
58
59
60
61
62
62
63
64
67
68
69
70
2
11
12
13
16
19
20
22
24
29
32
33
33
36
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Переходник | |
| 2 | 7***0 | Бачок топливный | |
| 3 | 2***0 | Кронштейн | |
| 4 | 3***1 | Переходник | |
| 7 | 3***2 | Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=600 мм | |
| 8 | 3***3 | Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=800 мм | |
| 9 | 3***4 | Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=900 мм | |
| 10 | 3***5 | Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=1000 мм | |
| 11 | 3***6 | Ограждение | |
| 12 | 2***0 | Скоба | |
| 13 | 3***1 | Кронштейн | |
| 14 | 2***1 | Тройник | |
| 15 | 2***2 | Тройник | |
| 16 | 3***2 | Ниппель | |
| 17 | Э***2 | Штуцер | |
| 19 | 1***2 | Прокладка | |
| 20 | 1***3 | Крышка | |
| 21 | 1***3 | Тройник | |
| 22 | Э***4 | Заглушка | |
| 23 | 2***0 | Хомут 5х200 | |
| 23 | Э***4 | Хомутик | |
| 24 | Э***4 | Пробка коническая | |
| 29 | 5***6 | Гайка | |
| 32 | 6***6 | Шайба | |
| 33 | 6***6 | Шайба | |
| 36 | 1***9 | Шайба | |
| 38 | 2***3 | Прокладка | |
| 39 | О***1 | Кран | |
| 40 | О***1 | Кран | |
| 41 | О***7 | Кран | |
| 41 | П***1 | Кран | |
| 42 | 2***5 | Хомут червячный | |
| 44 | Z***0 | Отопитель (12В) | |
| 46 | H***0 | Жидкостный подогреватель с блоком управления, водяным насосом, кронштейном | |
| 47 | 2***0 | Дозировочный насос со встроенным топливным фильтром | |
| 48 | 2***0 | Глушитель | |
| 49 | 2***0 | Гибкий газоотводящий шланг диаметром 30 мм | |
| 50 | 2***0 | Глушитель на входе | |
| 51 | 2***1 | Шланг водяной | |
| 52 | 2***3 | Шланг водяной | |
| 55 | 3***0 | Шланг топливный L=500 мм | |
| 56 | 3***0 | Шланг топливный L=100 мм | |
| 57 | 0***1 | Шланг топливный L=700 мм | |
| 58 | 0***7 | Трубка 4х1 | |
| 59 | 1***1 | Хомуты для глушителя | |
| 60 | 1***2 | Хомуты для водяных шлангов и глушителя на входе | |
| 61 | 1***8 | Хомуты для топливных шлангов | |
| 62 | 1***8 | Хомуты для топливных шлангов | |
| 63 | 2***0 | Скоба крепления дозировочного насоса | |
| 64 | 1***9 | Хомут | |
| 67 | 7***6 | Болт | |
| 68 | 7***6 | Болт | |
| 69 | 7***6 | Болт | |
| 70 | 7***6 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
