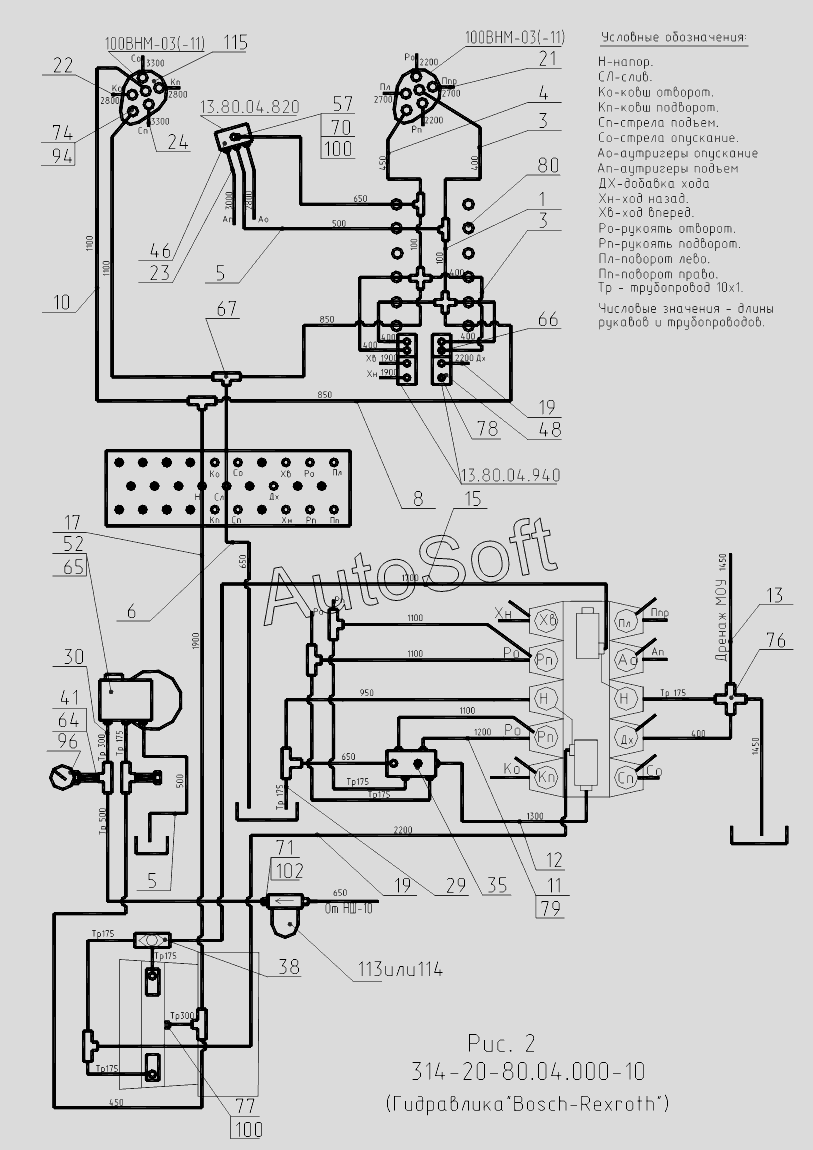

Каталог запасных частей к технике: ТВЭКС ЕК-14-20 (2013). Гидроуправление на поворотной платформе (монтажная схема) (314-20-80.04.000 с гидравликой ПСМ), (314-20-80.04.000-10 с гидравликой «Bosch-Rexroth»)
/30.3.gif)
66
71
70
70
67
67
74
66
65
64
57
57
115
115
114
113
102
100
100
100
52
96
94
80
78
77
76
76
8
17
15
13
12
11
10
6
6
5
5
5
4
3
3
3
30
52
48
46
41
38
35
1
29
29
24
23
22
21
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рукав (L=100мм) | |
| 2 | Э***0 | Рукав L=300 мм | |
| 3 | Э***0 | Рукав L=400 мм | |
| 3 | Э***0 | Рукав L=400 мм | |
| 4 | Э***0 | Рукав L=450 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 6 | Э***0 | Рукав L=650 мм | |
| 6 | Э***0 | Рукав L=650 мм | |
| 8 | Э***0 | Рукав L=850 мм | |
| 9 | Э***0 | Рукав L=950 мм | |
| 10 | Э***0 | Рукав L= 1100 мм | |
| 11 | Э***0 | Рукав L=1200 мм | |
| 12 | Э***0 | Рукав L=1300 мм | |
| 13 | Э***0 | Рукав (L=1450 мм) | |
| 14 | Э***5 | Рукав (L=1600мм) | |
| 15 | Э***0 | Рукав L=1700 мм | |
| 16 | Э***0 | Рукав (L=1800мм) | |
| 17 | Э***0 | Рукав L=1900 мм | |
| 18 | Э***0 | Рукав (L=2100 мм) | |
| 19 | Э***0 | Рукав L=2200 мм | |
| 20 | Э***5 | Рукав (L=2250мм) | |
| 21 | Э***0 | Рукав (L=2700мм) | |
| 22 | Э***0 | Рукав L=2800 мм | |
| 23 | Э***0 | Рукав (L=3000мм) | |
| 24 | Э***0 | Рукав L=3300 мм | |
| 29 | Э***0 | Трубопровод | |
| 29 | Э***0 | Трубопровод | |
| 30 | Э***0 | Трубопровод L=300 | |
| 32 | Э***0 | Трубопровод (L=390мм) | |
| 35 | Э***0 | Гидрораспределитель | |
| 38 | Э***0 | Клапан «ИЛИ» | |
| 41 | Э***0 | Включатель манометра | |
| 46 | 1***0 | Блок управления | |
| 47 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 55 | 0***0 | Переходник | |
| 56 | 0***0 | Переходник | |
| 57 | 0***0 | Переходник | |
| 57 | 0***0 | Переходник | |
| 58 | 3***1 | Кронштейн | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | Э***5 | Штуцер | |
| 66 | Э***5 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 67 | Э***4 | Тройник | |
| 68 | Э***5 | Штуцер | |
| 69 | 0***2 | Болт | |
| 70 | 0***1 | Болт | |
| 70 | 0***1 | Болт | |
| 71 | 3***2 | Штуцер | |
| 72 | Э***5 | Штуцер | |
| 73 | Э***8 | Гайка | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 76 | Э***3 | Крестовина | |
| 77 | Э***9 | Штуцер | |
| 78 | Э***3 | Гайка | |
| 80 | Э***0 | Втулка предохранительная | |
| 82 | 1***1 | Планка | |
| 94 | 9***3 | Кольцо | |
| 96 | М***м | Манометр | |
| 97 | М***м | Манометр | |
| 99 | 2***3 | Прокладка | |
| 100 | 2***3 | Прокладка | |
| 100 | 2***3 | Прокладка | |
| 101 | 2***3 | Прокладка | |
| 102 | 2***3 | Прокладка | |
| 113 | M***X | Фильтр напорный | |
| 114 | A***7 | Фильтр напорный | |
| 115 | 1***1 | Блок управления | |
| 115 | 1***0 | Блок управления |
