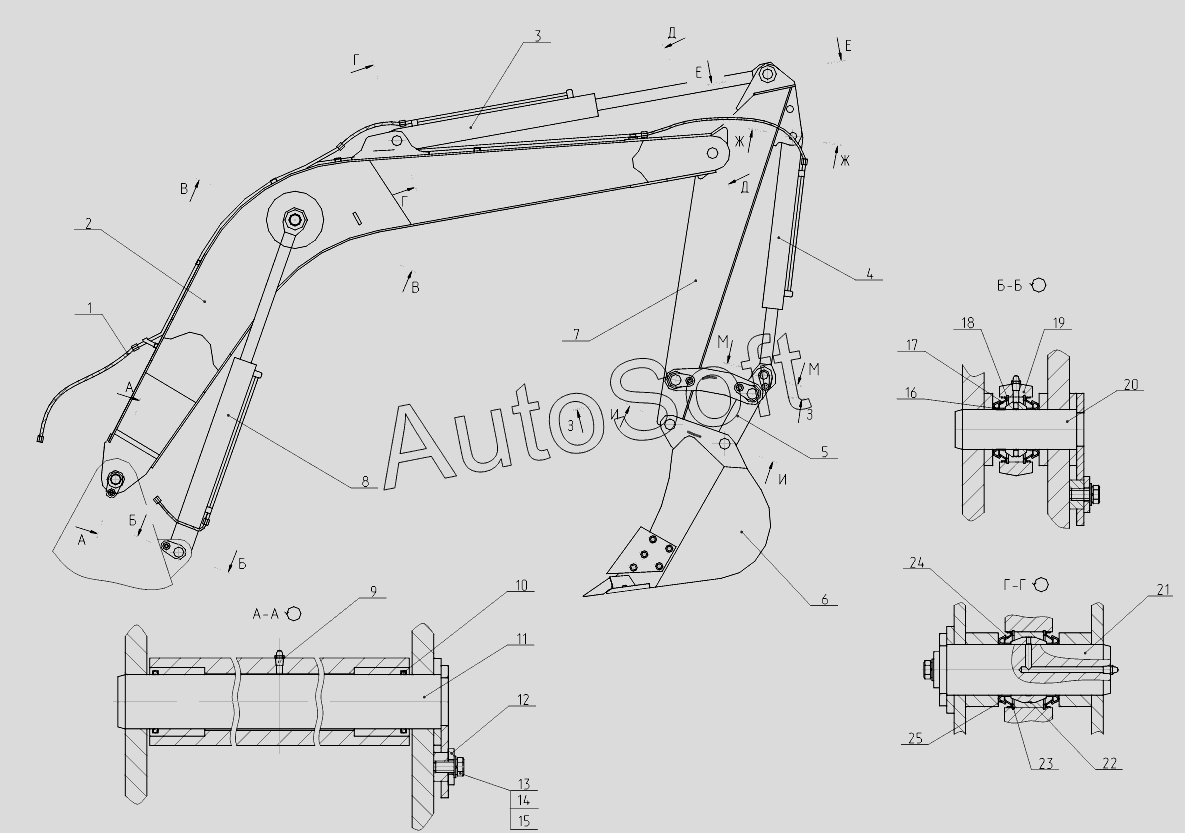

Каталог запасных частей к технике: ТВЭКС ЕК-14-20 (2013). 314-03-23.00.000 Рабочее оборудование обратной лопаты
/41.1.gif)
1
2
3
3
3
4
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы рабочего оборудования | |
| 2 | 3***0 | Стрела | |
| 3 | 1***0 | Гидроцилиндр (125х90х1 100) | |
| 3 | 1***1 | Гидроцилиндр | |
| 4 | 3***0 | Гидроцилиндр (11 0х70х9 00) | |
| 4 | 3***1 | Гидроцилиндр | |
| 5 | 3***0 | Тяга | |
| 6 | 3***0 | Ковш обратной лопаты (Vн=0,8м3) | |
| 7 | 3***0 | Рукоять (L=1900) | |
| 8 | 3***0 | Гидроцилиндр (110х70х1100) | |
| 8 | 3***1 | Гидроцилиндр | |
| 9 | 1***р | Масленка | |
| 10 | 6***3 | Шнур l=255 мм | |
| 11 | 3***0 | Палец в сборе | |
| 12 | Э***0 | Шайба упорная | |
| 13 | 7***9 | Болт | |
| 14 | 1***9 | Шайба | |
| 15 | 6***9 | Шайба | |
| 16 | Е***1 | Кольцо распорное | |
| 17 | Е***2 | Кольцо уплотнительное | |
| 18 | 1***5 | Кольцо | |
| 19 | 3***5 | Подшипник | |
| 20 | 3***0 | Палец в сборе | |
| 21 | 3***0 | Палец в сборе | |
| 22 | Ш***0 | Подшипник | |
| 22 | Ш***0 | Подшипник ТУ37.553.130-90 | |
| 23 | 1***5 | Кольцо | |
| 24 | Э***2 | Кольцо уплотнительное | |
| 25 | Э***1 | Кольцо распорное | |
| 26 | 7***9 | Болт | |
| 27 | 6***9 | Шайба | |
| 28 | 3***4 | Палец | |
| 29 | 3***0 | Щека левая | |
| 30 | 3***0 | Палец в сборе | |
| 31 | 3***0 | Щека правая | |
| 32 | Э***2 | Шайба торцевая | |
| 33 | 7***9 | Болт | |
| 34 | 3***0 | Палец в сборе | |
| 35 | Э***4 | Шайба торцевая | |
| 37 | 3***0 | Палец в сборе | |
| 38 | 3***0 | Палец в сборе | |
| 39 | 3***0 | Палец в сборе | |
| 40 | 3***0 | Палец в сборе |
