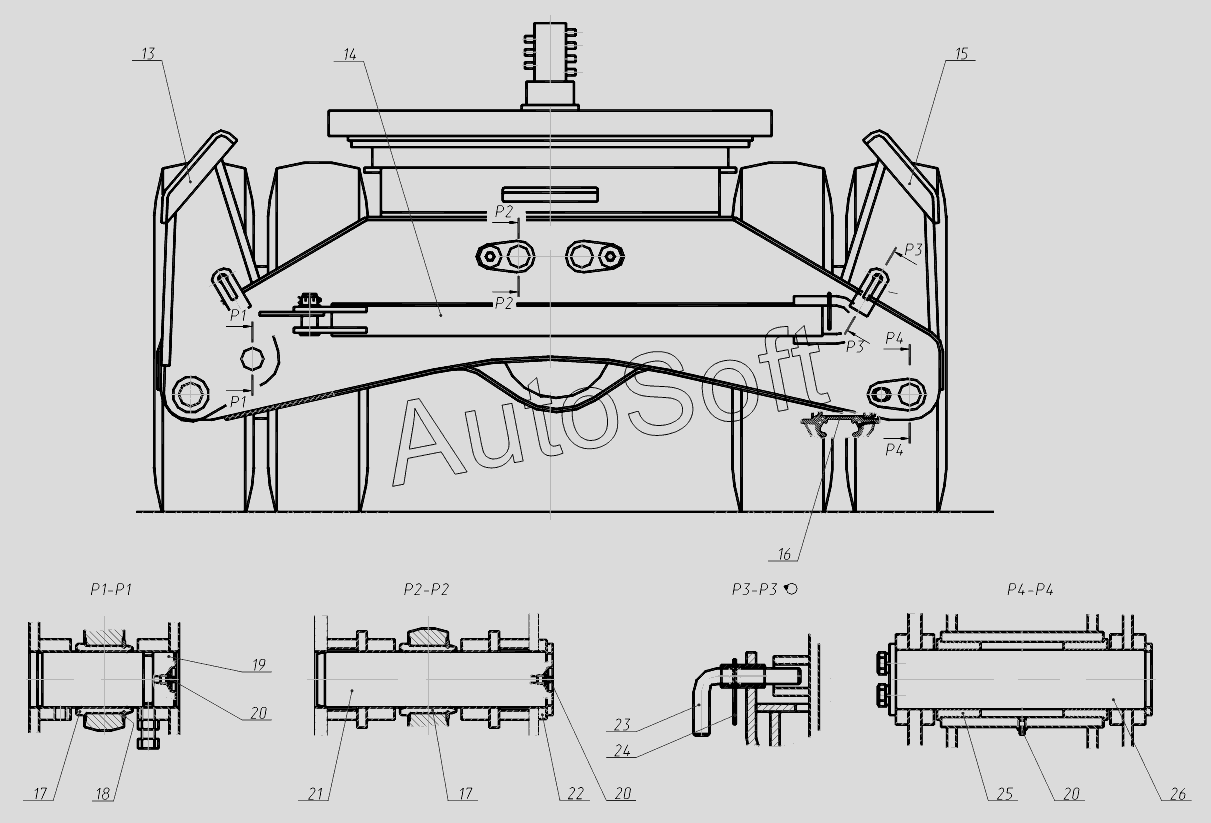

Каталог запасных частей к технике: ТВЭКС ЕК-14-20 (2013). 312-04-50.00.000-14 Ход пневмоколесный
/46.2.gif)
13
14
15
16
17
17
18
19
20
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Установка отвала | |
| 2 | 3***0 | Управление поворотом колес | |
| 3 | 3***0 | Палец | |
| 4 | 3***1 | Лист накрывающий | |
| 5 | 3***4 | Рама ходовая | |
| 6 | 3***0 | Гидрооборудование на ходовой раме | |
| 6 | 3***0 | Гидрооборудование | |
| 7 | 3***0 | Пневмоуправление на ходовой раме | |
| 8 | Э***0 | Мост приводной неуправляемый | |
| 9 | 3***0 | Коробка перемены передач | |
| 10 | 6***0 | Вал карданный | |
| 10 | Э***0 | В ал кар данный | |
| 11 | Э***0 | Мост приводной управляемый | |
| 12 | 3***0 | Колесо с шиной | |
| 13 | 3***0 | Опора откидная | |
| 14 | Э***0 | Дышло | |
| 15 | 3***1 | Опора откидная | |
| 16 | Э***0 | Кольцо проставочное | |
| 17 | Э***4 | Втулка | |
| 18 | 1***5 | Кольцо | |
| 19 | Э***9 | Палец | |
| 20 | 1***1 | Масленка | |
| 21 | 3***0 | Палец | |
| 22 | 3***3 | Шайба | |
| 23 | 3***5 | Стопор | |
| 24 | Э***1 | Защелка | |
| 25 | Э***3 | Втулка | |
| 26 | 3***0 | Палец | |
| 27 | 3***1 | Ящик-подножка в сборе | |
| 28 | 3***0 | Ящик-подножка в сборе | |
| 29 | 3***0 | Упор стопора поворота | |
| 30 | 7***9 | Болт | |
| 31 | 1***9 | Гайка | |
| 32 | 6***9 | Шайба | |
| 33 | О***0 | Опора поворотная роликовая |
