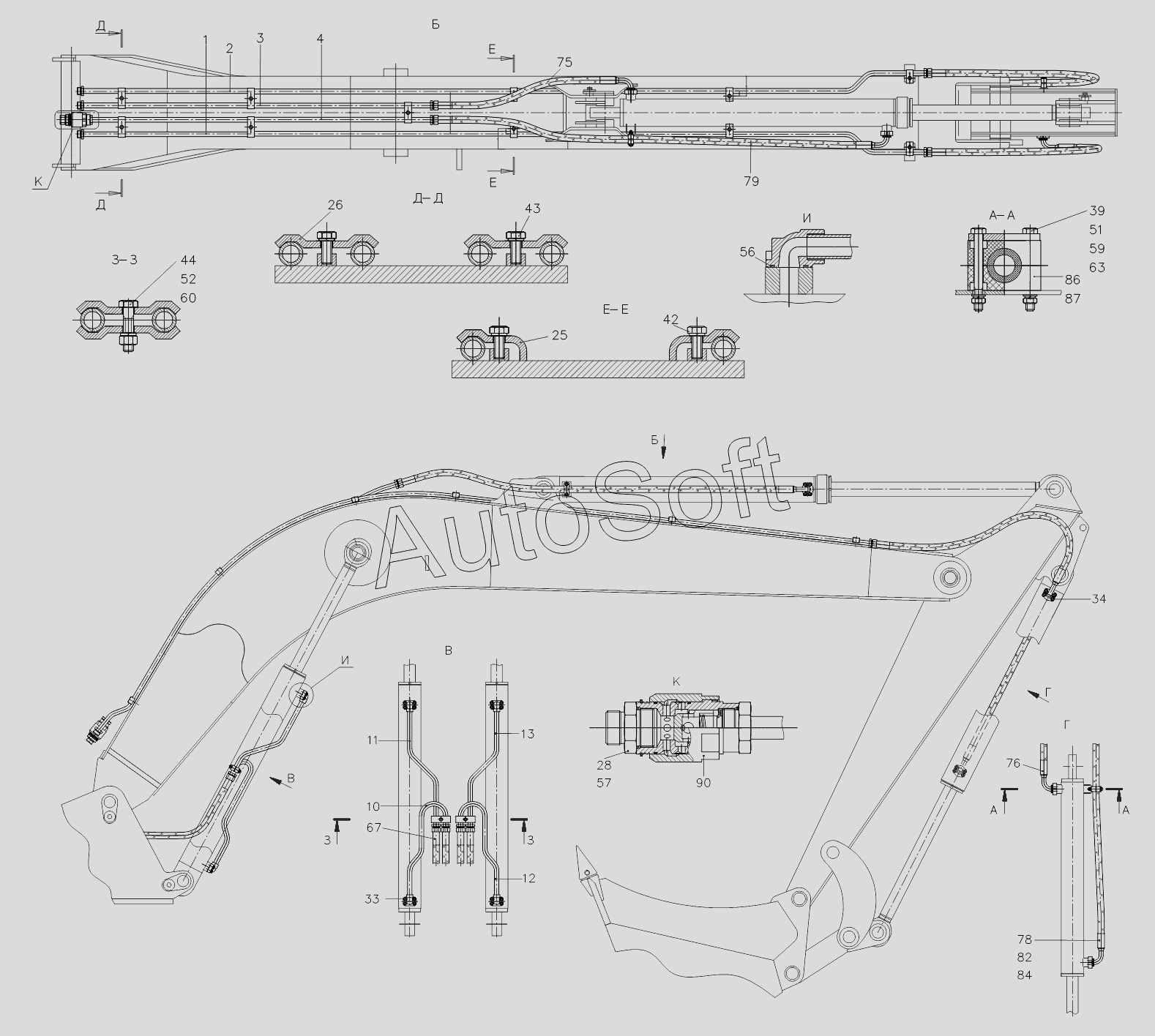

Каталог запасных частей к технике: ТВЭКС TVEX-180W (2015). 318922380000 00 Трубопроводы рабочего оборудования
1
2
3
4
10
11
12
13
25
26
28
33
34
39
42
43
44
51
52
56
57
59
60
67
75
76
78
79
82
84
86
87
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С10.01.08кп.019 | С***9 | Шайба | |
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 3 | 3***0 | Трубопровод | |
| 4 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 25 | 0***0 | Скоба | |
| 26 | 0***0 | Скоба | |
| 28 | 3***0 | Штуцер | |
| 33 | М***6 | Болт | |
| 34 | М***6 | Болт | |
| 39 | М***6 | Болт | |
| 42 | М***6 | Болт | |
| 43 | М***6 | Болт | |
| 44 | М***6 | Болт | |
| 51 | М***6 | Гайка | |
| 52 | М***6 | Гайка | |
| 56 | 0***3 | Кольцо | |
| 57 | 0***3 | Кольцо | |
| 59 | 1***6 | Шайба | |
| 60 | 1***6 | Шайба | |
| 67 | 0***1 | Рукав | |
| 75 | 0***1 | Рукав | |
| 76 | 0***1 | Рукав | |
| 78 | 0***1 | Рукав | |
| 79 | 0***1 | Рукав | |
| 82 | 0***1 | Уплотнение | |
| 84 | 0***1 | Полуфланец | |
| 86 | 0***1 | Корпус одиночного зажима | |
| 87 | 0***1 | Накладка | |
| 90 | 0***1 | Дроссель с обратным клапаном |
