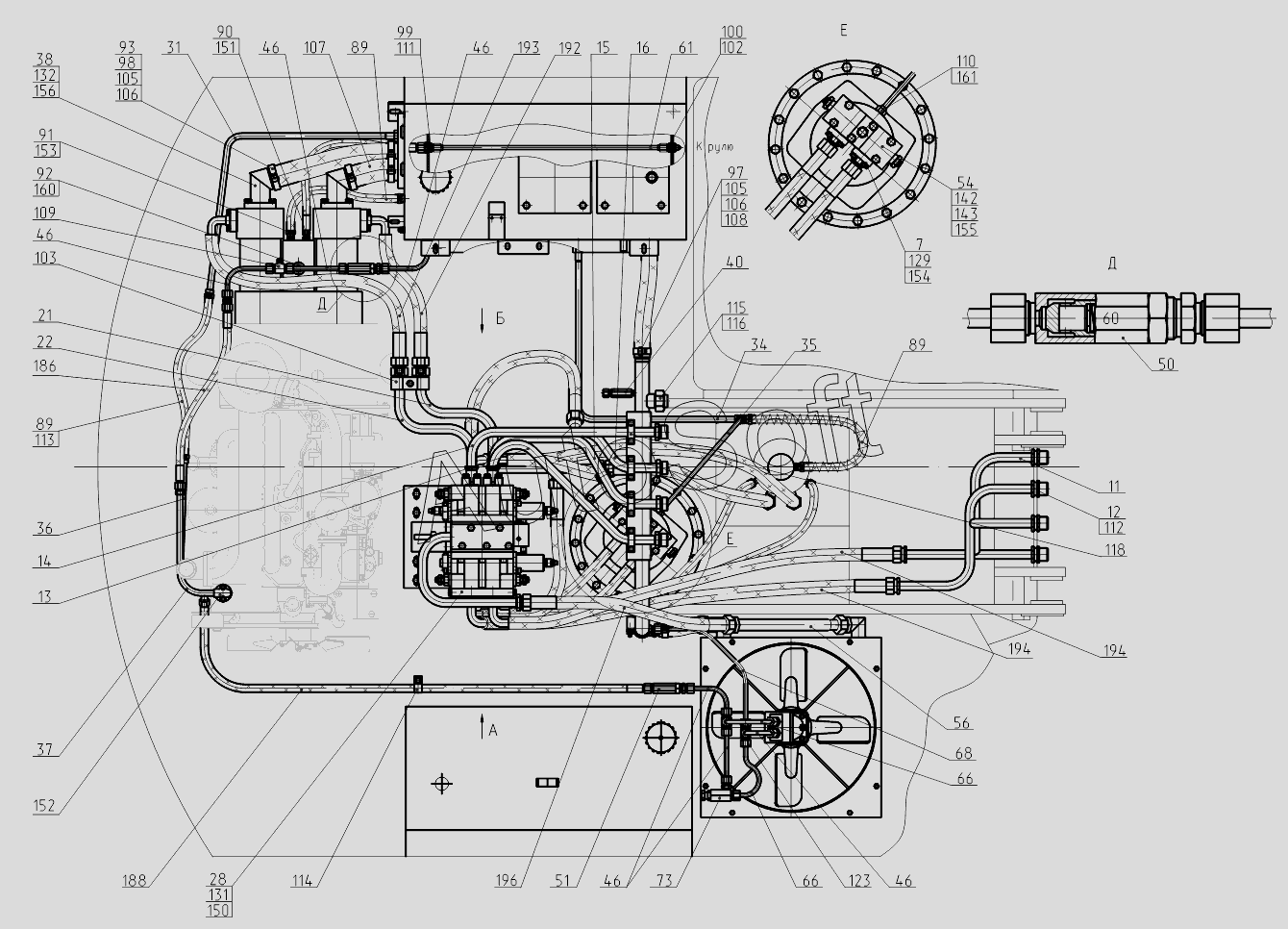

Каталог запасных частей к технике: ТВЭКС ЕК-18-20 (2010). 314-20-80.01.000-03 Трубопроводы на поворотной платформе (ПСМ)
/21a.1.gif)
114
142
132
131
129
123
118
116
115
143
113
112
111
110
109
108
107
106
106
105
105
103
186
196
194
194
192
188
102
161
160
156
155
154
153
152
151
150
40
38
37
36
35
34
31
28
46
46
46
46
46
22
21
16
15
14
13
12
11
7
90
100
99
98
97
93
92
91
89
89
89
73
68
66
66
61
56
54
51
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | Кронштейн | |
| 7 | 0***0 | Фланец | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 19 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 24 | 3***0 | Фланец сливной | |
| 25 | 3***0 | Трубопровод | |
| 28 | 5***0 | Блок плавающего положения стрелы | |
| 31 | 3***0 | Трубопровод | |
| 34 | 3***0 | Трубопровод | |
| 35 | 3***0 | Трубопровод (12х1) | |
| 36 | Э***0 | Трубопровод | |
| 37 | Э***0 | Трубопровод | |
| 38 | Э***0 | Патрубок | |
| 39 | Э***0 | Включатель манометра | |
| 40 | Э***0 | Включатель манометра | |
| 46 | 3***0 | Трубопровод | |
| 50 | Э***0 | Клапан предохранительный | |
| 51 | Э***0 | Клапан подпорный | |
| 54 | 5***0 | Блок переливных клапанов | |
| 56 | 3***0 | Трубопровод | |
| 61 | 3***0 | Трубопровод (12х1, L=950) | |
| 66 | 3***0 | Трубопровод (12х1) | |
| 68 | Э***0 | Трубопровод | |
| 73 | 3***0 | Кран | |
| 89 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | Э***2 | Штуцер | |
| 91 | Э***3 | Штуцер | |
| 92 | Э***5 | Штуцер | |
| 93 | Э***7 | Хомут | |
| 95 | Э***4 | Фланец | |
| 96 | Э***3 | Фланец | |
| 97 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 99 | Э***3 | Гайка | |
| 100 | Э***8 | Гайка | |
| 101 | Э***2 | Прокладка | |
| 102 | Э***1 | Штуцер | |
| 103 | Э***6 | Скоба | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 107 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | Э***5 | Хомут | |
| 109 | Э***2 | Тройник | |
| 110 | Э***1 | Штуцер | |
| 111 | Э***9 | Штуцер | |
| 112 | Э***4 | Гайка | |
| 113 | Э***7 | Хомут | |
| 114 | Н***0 | Хомут | |
| 115 | С***2 | Заглушка | |
| 116 | С***1 | Гайка накидная | |
| 117 | М***2 | Прижим | |
| 118 | М***4 | Прижим | |
| 123 | Э***1 | Тройник | |
| 129 | 7***9 | Болт | |
| 130 | 7***9 | Болт | |
| 131 | 7***9 | Болт | |
| 132 | 7***9 | Болт | |
| 142 | 7***9 | Болт | |
| 143 | 7***9 | Болт | |
| 150 | 9***3 | Кольцо | |
| 151 | 9***3 | Кольцо | |
| 152 | 9***3 | Кольцо | |
| 153 | 9***3 | Кольцо | |
| 154 | 9***3 | Кольцо | |
| 155 | 9***3 | Кольцо | |
| 156 | 9***3 | Кольцо | |
| 160 | 2***3 | Прокладка | |
| 161 | 2***3 | Прокладка | |
| 186 | Р***У | РВД | |
| 187 | Р***У | РВД | |
| 188 | Р***У | РВД | |
| 189 | Р***У | РВД | |
| 191 | Р***У | РВД | |
| 192 | Р***У | РВД | |
| 194 | Р***У | РВД | |
| 196 | Р***У | РВД | |
| 200 | М***5 | Манометр | |
| 203 | М***м | Манометр | |
| 208 | 3***Р | Гидрораспределитель |
