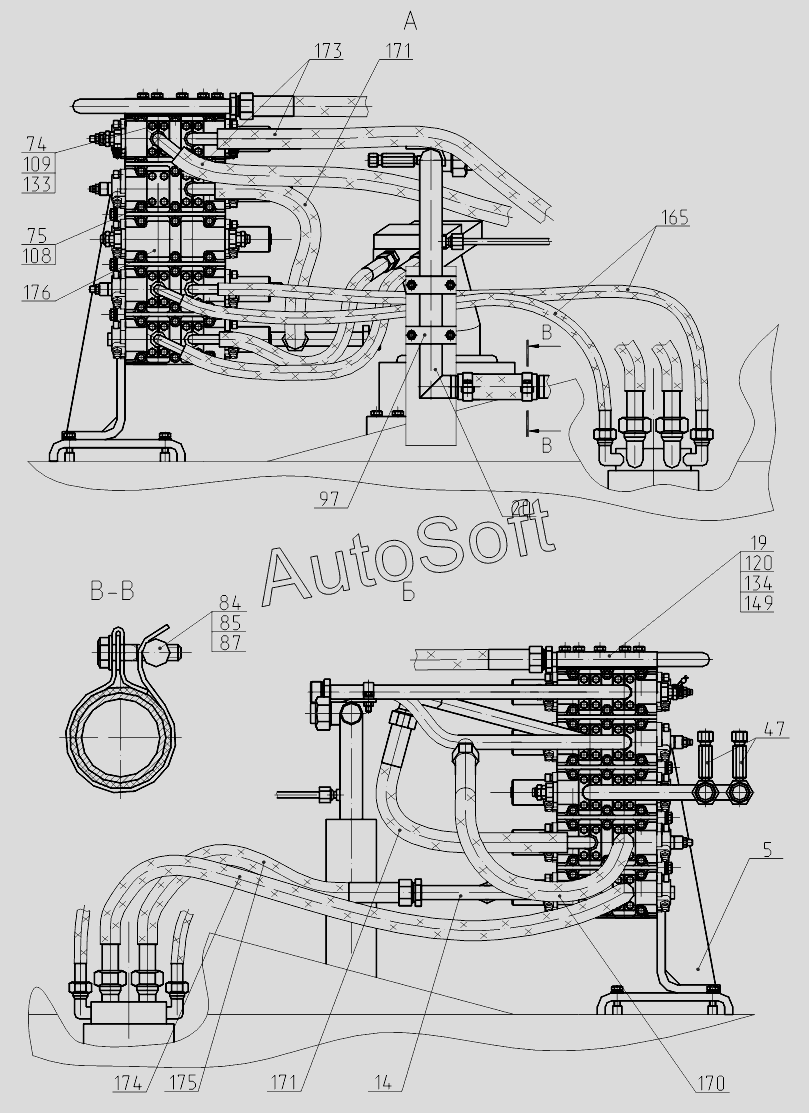

Каталог запасных частей к технике: ТВЭКС ЕК-18-20 (2010). 318-30-80.01.000-10 Трубопроводы на поворотной платформе (Bosch-Rexroth)
/21b.2.gif)
109
108
97
87
85
84
165
176
175
173
171
171
170
134
133
19
20
14
75
74
5
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | Кронштейн | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 17 | 3***0 | Трубопровод | |
| 19 | 3***0 | Фланец сливной | |
| 20 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод (12х1, L=950) | |
| 25 | 3***0 | Трубопровод (12х1) | |
| 26 | 3***0 | Кран | |
| 29 | 3***0 | Трубопровод | |
| 30 | 3***0 | Трубопровод | |
| 32 | Э***0 | Трубопровод | |
| 33 | 3***0 | Трубопровод (12х1) | |
| 35 | 3***0 | Трубопровод | |
| 37 | Э***0 | Клапан предохранительный | |
| 38 | Э***0 | Клапан подпорный | |
| 41 | 5***0 | Блок переливных клапанов | |
| 42 | 5***0 | Блок плавающего положения стрелы | |
| 43 | Э***0 | Трубопровод | |
| 46 | 3***0 | Патрубок | |
| 47 | Э***0 | Включатель манометра | |
| 48 | Э***0 | Включатель манометра | |
| 50 | Э***0 | Трубопровод | |
| 53 | 0***0 | Угольник | |
| 55 | 0***0 | Фланец | |
| 61 | 3***1 | Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм | |
| 62 | 2***3 | Переходник | |
| 63 | 2***4 | Переходник | |
| 68 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 72 | Э***7 | Хомут | |
| 74 | Э***4 | Фланец | |
| 75 | Э***3 | Фланец | |
| 76 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 78 | Э***3 | Гайка | |
| 79 | Э***8 | Гайка | |
| 80 | Э***2 | Прокладка | |
| 81 | Э***1 | Штуцер | |
| 82 | Э***6 | Скоба | |
| 84 | Э***3 | Бонка | |
| 85 | Э***3 | Болт | |
| 87 | Э***5 | Хомут | |
| 88 | Э***1 | Тройник | |
| 89 | Э***1 | Штуцер | |
| 90 | Э***9 | Штуцер | |
| 91 | Э***4 | Гайка | |
| 92 | Э***7 | Хомут | |
| 94 | С***2 | Заглушка | |
| 95 | С***1 | Гайка накидная | |
| 96 | М***2 | Прижим | |
| 97 | М***4 | Прижим | |
| 100 | Э***1 | Тройник | |
| 108 | 7***9 | Болт | |
| 109 | 7***9 | Болт | |
| 110 | 7***9 | Болт | |
| 121 | 7***9 | Болт | |
| 122 | 7***9 | Болт | |
| 129 | 9***3 | Кольцо | |
| 130 | 9***3 | Кольцо | |
| 131 | 9***3 | Кольцо | |
| 132 | 9***3 | Кольцо | |
| 133 | 9***3 | Кольцо | |
| 134 | 9***3 | Кольцо | |
| 136 | 9***3 | Кольцо | |
| 140 | 2***3 | Прокладка | |
| 163 | Р***У | РВД | |
| 164 | Р***У | РВД | |
| 165 | Р***У | РВД | |
| 167 | Р***У | РВД | |
| 168 | Р***У | РВД | |
| 170 | Р***У | РВД | |
| 171 | Р***У | РВД | |
| 172 | Р***У | РВД | |
| 173 | Р***У | РВД | |
| 175 | Р***У | РВД | |
| 176 | 3***Р | Гидрораспределитель | |
| 177 | d***5 | Манометр | |
| 178 | М***м | Манометр |
