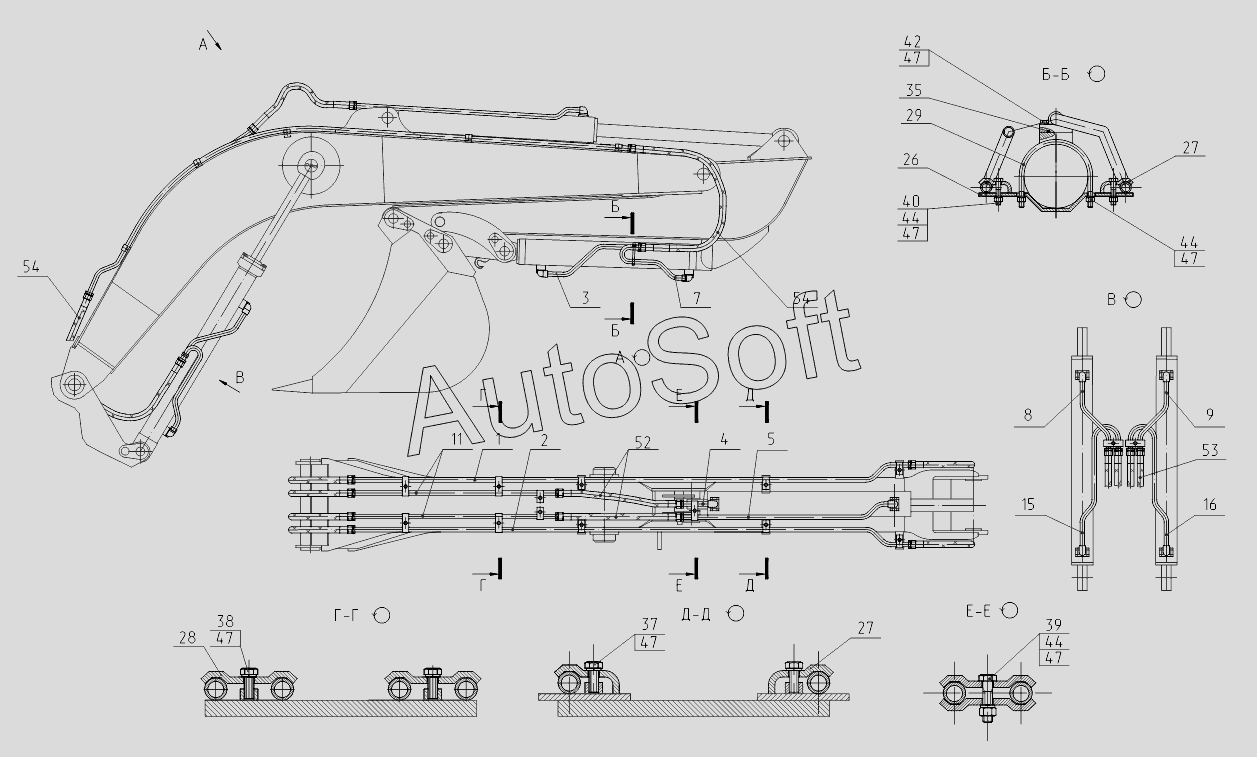

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-00.39.80.000 Трубопроводы рабочего оборудования
/44.gif)
28
54
54
53
52
47
47
47
47
47
47
44
44
44
42
40
39
38
37
35
29
1
27
27
26
16
15
11
9
8
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Трубопровод | |
| 2 | 4***0 | Трубопровод | |
| 3 | 4***0 | Трубопровод | |
| 4 | 4***0 | Трубопровод | |
| 5 | 4***0 | Трубопровод | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 26 | Э***1 | Скоба | |
| 27 | Э***5 | Скоба | |
| 28 | Э***6 | Скоба | |
| 29 | 2***2 | Хомут | |
| 35 | 0***3 | Кольцо | |
| 37 | М***6 | Болт | |
| 38 | М***6 | Болт | |
| 39 | М***6 | Болт | |
| 40 | М***6 | Болт | |
| 42 | М***6 | Винт | |
| 44 | M***6 | Гайка | |
| 47 | 1***6 | Шайба | |
| 52 | Р***У | РВД | |
| 53 | Р***У | РВД | |
| 54 | Р***У | РВД |
