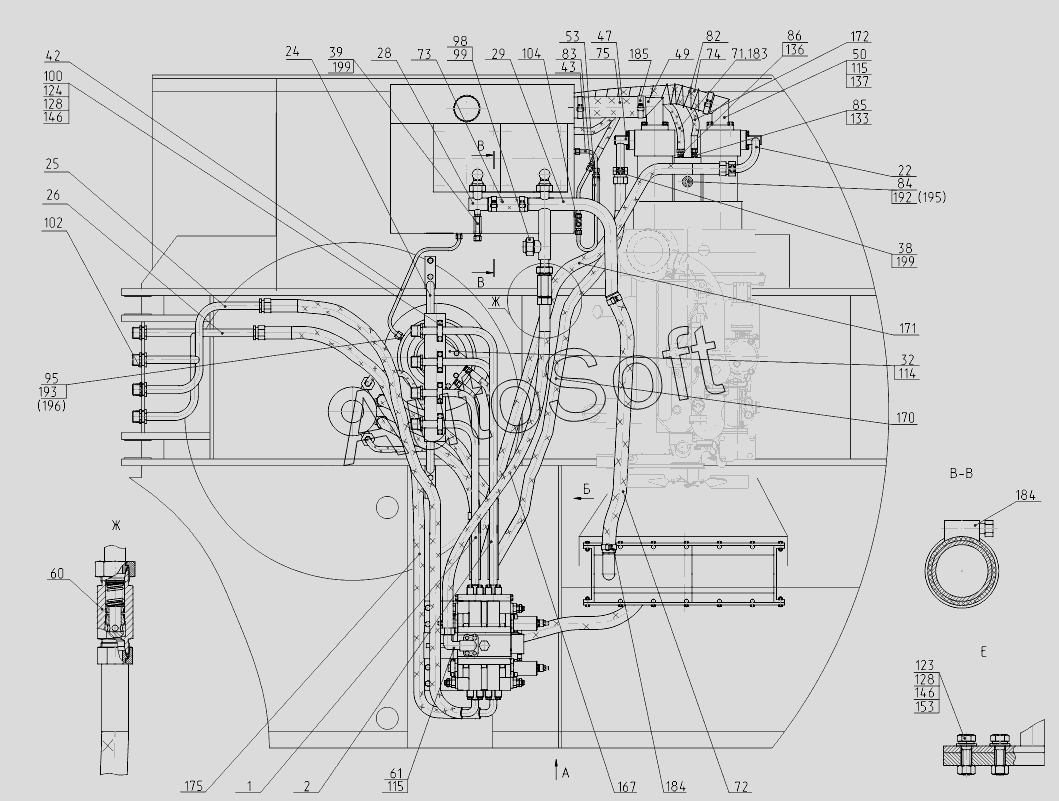

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-10-80.01.000-11 Трубопроводы на поворотной платформе
/4.1.gif)
124
153
146
146
137
136
133
128
128
167
123
115
115
114
104
199
199
196
195
193
192
185
184
184
183
175
172
171
170
28
50
49
47
43
42
39
38
32
29
53
26
25
24
22
2
83
102
100
99
98
95
86
85
84
1
82
75
74
73
72
71
61
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 3 | 3***0 | Трубопровод | |
| 4 | 3***0 | Трубопровод | |
| 11 | 3***0 | Фланец сливной | |
| 22 | 3***0 | Трубопровод | |
| 23 | 3***0 | Кронштейн | |
| 24 | 3***0 | Кронштейн | |
| 25 | 3***0 | Трубопровод | |
| 26 | 3***0 | Трубопровод | |
| 28 | 3***0 | Трубопровод | |
| 29 | 3***0 | Трубопровод | |
| 32 | 4***0 | Блок переливных клапанов | |
| 38 | Э***0 | Включатель манометра | |
| 39 | Э***0 | Включатель манометра | |
| 42 | 3***0 | Трубопровод | |
| 43 | 3***0 | Трубопровод | |
| 47 | 3***0 | Трубопровод | |
| 49 | Э***0 | Патрубок | |
| 50 | Э***0 | Патрубок | |
| 53 | Э***0 | Клапан подпорный | |
| 60 | 3***0 | Клапан предохранительный | |
| 61 | 2***0 | Трубопровод | |
| 71 | 3***2 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 72 | 3***4 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 73 | 3***5 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 74 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 75 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 77 | 0***2 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 82 | 0***2 | Каркас | |
| 83 | Э***9 | Штуцер | |
| 84 | Э***5 | Штуцер | |
| 85 | Э***2 | Штуцер | |
| 86 | Э***3 | Штуцер | |
| 89 | Э***4 | Фланец | |
| 95 | Э***1 | Штуцер | |
| 98 | С***2 | Заглушка | |
| 99 | С***1 | Гайка накидная | |
| 100 | М***2 | Прижим | |
| 102 | Э***4 | Гайка | |
| 103 | Э***3 | Заглушка | |
| 104 | Э***2 | Тройник | |
| 112 | М***6 | Болт | |
| 113 | М***6 | Болт | |
| 114 | М***6 | Болт | |
| 115 | М***6 | Болт | |
| 120 | М***6 | Болт | |
| 121 | М***6 | Болт | |
| 122 | М***6 | Болт | |
| 123 | М***6 | Болт | |
| 124 | М***6 | Болт | |
| 128 | М***6 | Гайка | |
| 133 | 0***3 | Кольцо | |
| 134 | 0***3 | Кольцо | |
| 135 | 0***3 | Кольцо | |
| 136 | 0***3 | Кольцо | |
| 137 | 0***3 | Кольцо | |
| 146 | 1***6 | Шайба | |
| 147 | 1***6 | Шайба | |
| 153 | С***9 | Шайба | |
| 154 | С***9 | Шайба | |
| 167 | 2***У | РВД | |
| 168 | 2***У | РВД | |
| 169 | 2***У | РВД | |
| 170 | 2***У | РВД | |
| 171 | 2***У | РВД | |
| 172 | 1***У | РВД | |
| 175 | 2***У | РВД | |
| 176 | 1***У | РВД | |
| 177 | 1***У | РВД | |
| 180 | М***У | Манометр | |
| 182 | М***М | Манометр | |
| 183 | 1***8 | Хомут АВА | |
| 184 | 3***0 | Хомут | |
| 185 | 6***5 | Хомут | |
| 190 | 3***0 | Гидрораспределитель | |
| 192 | 4***0 | Прокладка | |
| 193 | 4***0 | Прокладка | |
| 195 | 1***/ | Уплотнение Guardex | |
| 196 | 1***/ | Уплотнение Guardex | |
| 199 | А***3 | Состав |
