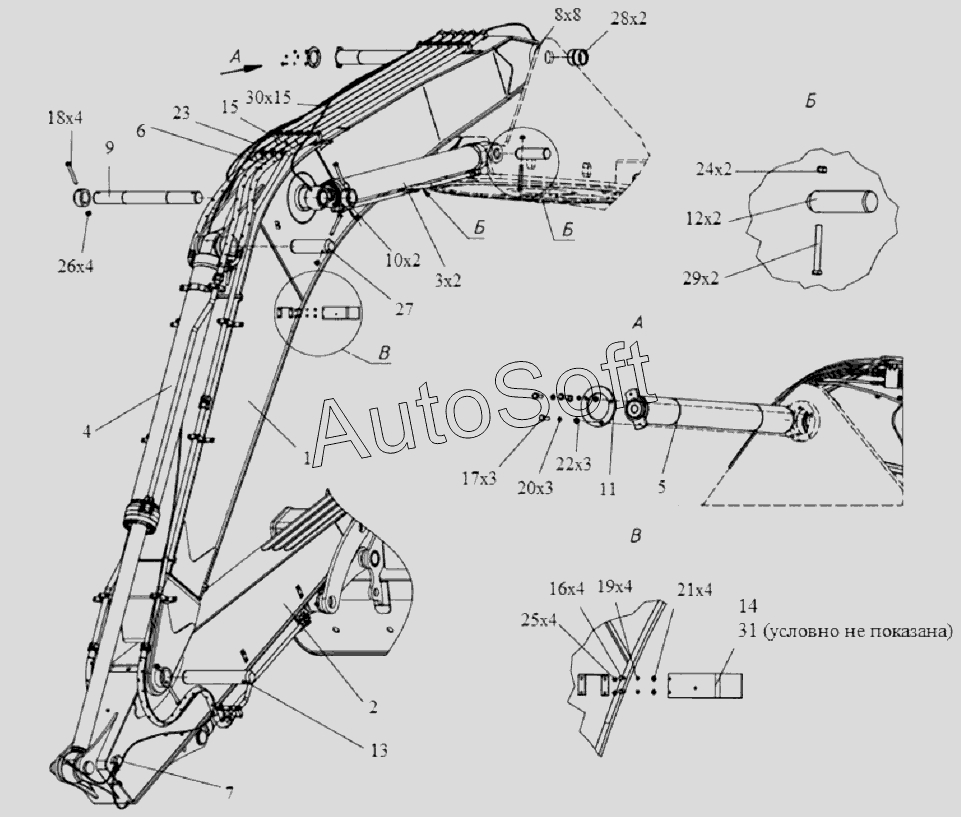

Каталог запасных частей к технике: ТВЭКС ТХ-270 / 300 (2017). 273000000000 17, 303000000000 18 Установка рабочего оборудования
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Стрела | |
| 1 | 3***0 | Стрела | |
| 2 | 2***7 | Установка рукояти | |
| 2 | 3***8 | Установка рукояти | |
| 3 | 2***0 | Гидроцилиндр стрелы | |
| 3 | 3***0 | Гидроцилиндр стрелы | |
| 4 | 2***0 | Гидроцилиндр рукояти | |
| 4 | 3***0 | Гидроцилиндр рукояти | |
| 5 | 3***0 | Палец | |
| 6 | 2***0 | Гидроразводка стрелы | |
| 6 | 3***0 | Гидроразводка стрелы | |
| 7 | 2***0 | Установка ЦСС | |
| 7 | 3***0 | Установка ЦСС | |
| 8 | 2***0 | Шайба проставочная | |
| 9 | 2***0 | Палец | |
| 10 | 2***0 | Бобышка | |
| 11 | 2***0 | Фланец | |
| 12 | 2***0 | Палец | |
| 13 | 2***0 | Палец | |
| 14 | 3***0 | Кронштейн фары | |
| 15 | 0***1 | Жгут проводов | |
| 16 | 0***1 | Болт M8-6gx20.58.016 | |
| 17 | 0***1 | Болт М12-6gх35.109.40Х | |
| 18 | 0***1 | Болт М20-6gх170.109.40Х.019 | |
| 19 | 0***1 | Шайба 8.65Г.016 | |
| 20 | 0***1 | Шайба 12.65Г.016 | |
| 21 | 0***1 | Шайба С8.01.08кп.016 | |
| 22 | 0***1 | Шайба 12.01.08кп.019 | |
| 23 | 0***1 | Кожух защитный | |
| 24 | 0***1 | Гайка стопорная | |
| 25 | 0***1 | Гайка М8-6Н.5.016 | |
| 26 | 0***1 | Гайка стопорная М20 | |
| 27 | 2***0 | Палец | |
| 28 | 2***0 | Втулка | |
| 29 | 0***1 | Болт | |
| 30 | 0***1 | Кабельный хомут | |
| 31 | 0***1 | Фара рабочая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
