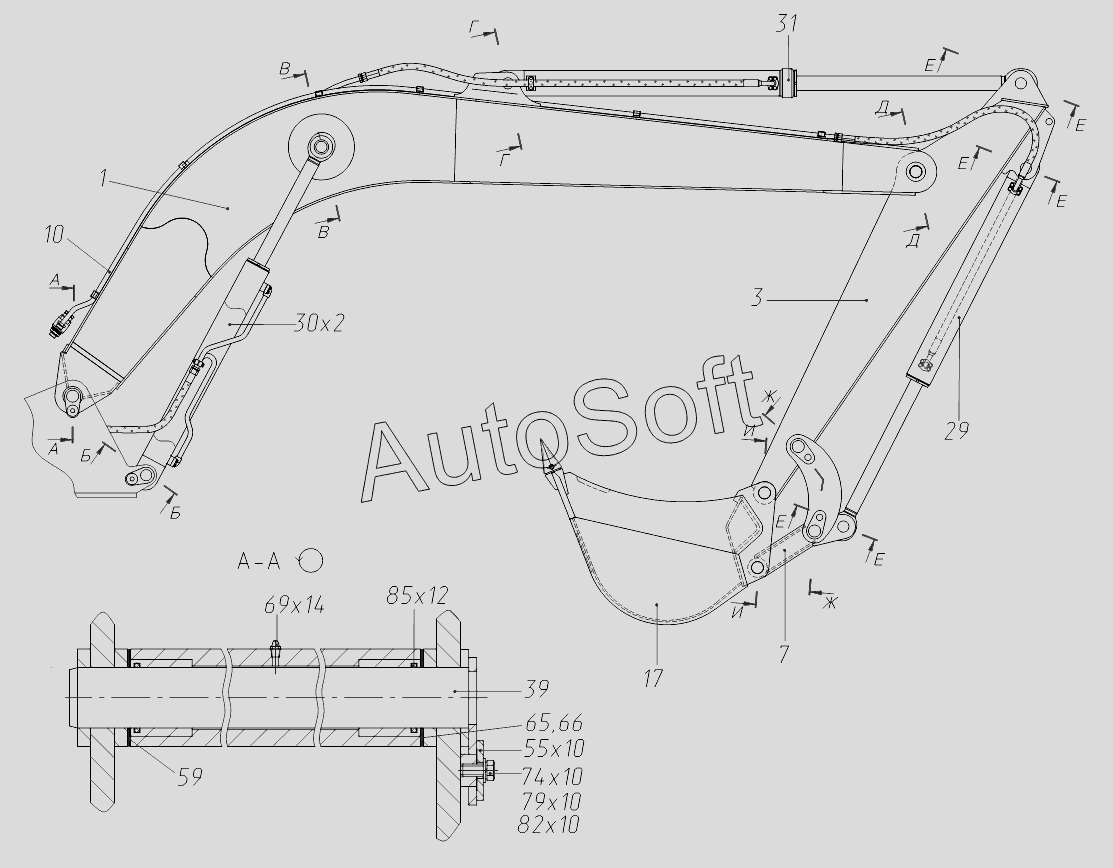

Каталог запасных частей к технике: ТВЭКС ЕК-18-90 (2015). 318-90-21.00.000 Рабочее оборудование обратной лопаты
59
65
55
69
74
79
82
85
3
7
10
17
29
30
31
1
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Стрела L=5400 мм | |
| 3 | 3***0 | Рукоять L=2200 мм | |
| 7 | 2***0 | Рычаг ковша | |
| 8 | 3***0 | Щека правая | |
| 9 | 3***0 | Щека левая | |
| 10 | 3***0 | Трубопроводы рабочего оборудования | |
| 17 | 3***0 | Ковш обратной лопаты | |
| 29 | 1***0 | Гидроцилиндр ковша | |
| 30 | 3***3 | Гидроцилиндр стрелы | |
| 31 | 1***0 | Гидроцилиндр рукояти | |
| 34 | 3***0 | Палец в сборе | |
| 35 | 3***0 | Палец в сборе | |
| 39 | 3***0 | Палец в сборе | |
| 41 | 3***0 | Палец в сборе | |
| 42 | 3***0 | Палец в сборе | |
| 44 | 2***0 | Палец в сборе | |
| 45 | 2***0 | Палец и сборе | |
| 50 | 3***2 | Палец | |
| 51 | 3***1 | Шайба | |
| 55 | Э***0 | Шайба упорная | |
| 56 | Э***4 | Шайба торцевая | |
| 57 | Э***2 | Шайба торцевая | |
| 58 | Э***1 | Шайба торцовая | |
| 59 | 3***1 | Шайба | |
| 60 | Э***1 | Кольцо распорное | |
| 61 | Э***2 | Кольцо уплотнительное | |
| 65 | 3***1 | Шайба проставочная | |
| 66 | 3***0 | Шайба проставочная | |
| 67 | Ш***К | Подшипник | |
| 68 | В***5 | Кольцо | |
| 69 | 1***р | Масленка | |
| 73 | М***6 | Болт | |
| 74 | М***6 | Болт | |
| 75 | М***6 | Болт | |
| 78 | 1***9 | Шайба | |
| 79 | 1***9 | Шайба | |
| 81 | С***6 | Шайба | |
| 82 | С***6 | Шайба | |
| 85 | 1***С | Шнур |
