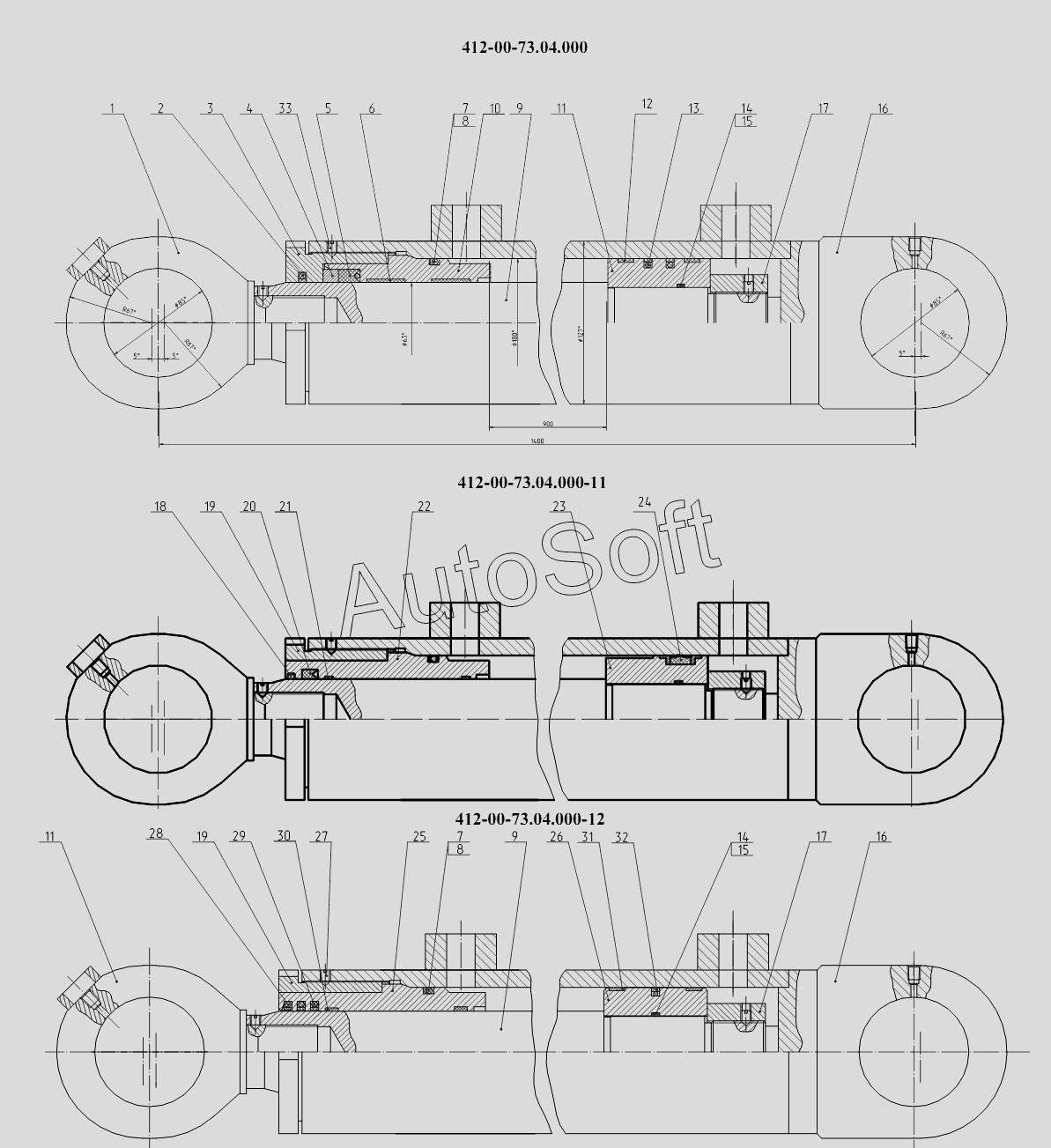

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 412-00-73.04.000 Гидроцилиндр ковша для всех модификаций с уплотнениями («Элконт»), 412-00-73.04.000-11 («ГидраПак»), 412-00-73.04.000-12 («Элконт» с ноября 2006 года)
/60.gif)
1
2
2
2
2
2
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Проушина | |
| 2 | 0***3 | Грязесъемник ГСВ-63 | |
| 2 | 0***3 | Грязесъемник ГСВ-63 | |
| 2 | 0***3 | Шнур 04,6 L=235 мм (материал: резина 7-ИРП-1078А ТУЗ8005.204-84) | |
| 2 | 0***3 | Кольцо | |
| 2 | 0***3 | Кольцо | |
| 2 | Е***3 | Грязесъемник | |
| 3 | 0***2 | Гайка наружная | |
| 4 | 0***3 | Кольцо | |
| 5 | Е***5 | Уплотнительная манжета штока | |
| 6 | 0***3 | Кольцо опорно-направляющее КОВ63 | |
| 6 | Е***5 | Кольцо | |
| 7 | 1***7 | Кольцо защитное | |
| 8 | 0***3 | Кольцо | |
| 9 | 4***0 | Шток | |
| 10 | 0***4 | Букса | |
| 11 | 0***1 | Поршень | |
| 12 | 0***0 | Кольцо опорно-направляющее КОН100 | |
| 12 | Е***0 | Кольцо поршня опорно-направляющее | |
| 13 | Е***5 | Уплотнение | |
| 14 | Э***9 | Кольцо защитное | |
| 15 | 0***3 | Кольцо | |
| 16 | 4***0 | Цилиндр | |
| 17 | 0***9 | Гайка | |
| 18 | P***3 | Грязесъемник | |
| 19 | 0***1 | Гайка наружная | |
| 20 | T***A | Уплотнение штока | |
| 21 | 1***2 | Направляющая штока | |
| 22 | 0***1 | Букса | |
| 23 | 0***1 | Поршень | |
| 24 | D***6 | Уплотнение поршня | |
| 25 | 0***2 | Букса | |
| 26 | 0***2 | Поршень | |
| 27 | М***9 | Винт | |
| 28 | Е***5 | Грязесъемник | |
| 29 | Е***5 | Уплотнение | |
| 30 | Е***8 | Кольцо | |
| 31 | Е***0 | Кольцо | |
| 32 | Е***5 | Уплотнение |
