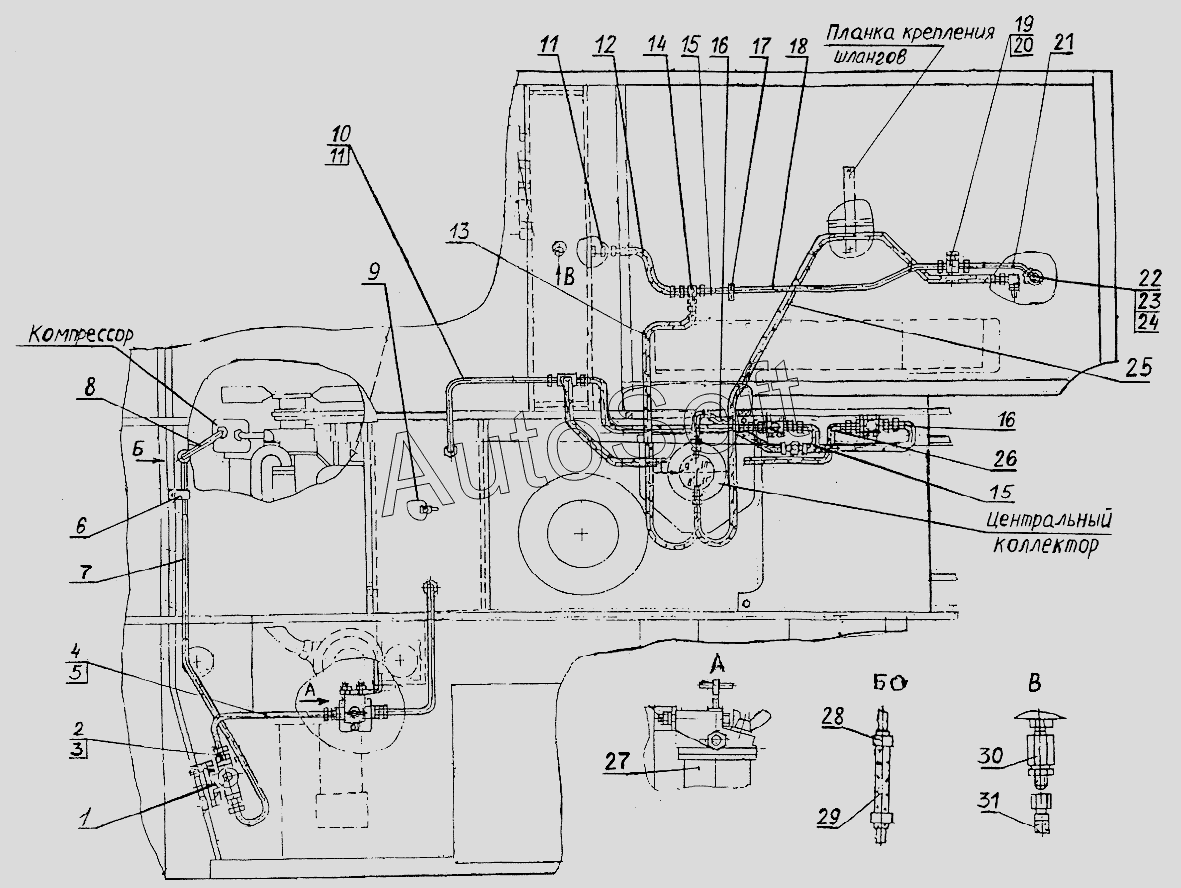

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 312-04-81.20.000, 312-04-81.20.000-20 Пневмоуправление на поворотной платформе
/4.1.gif)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
10
2
3
4
5
6
7
8
9
1
11
11
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Регулятор давления | |
| 2 | Э***5 | Штуцер | |
| 3 | 2***3 | Прокладка | |
| 4 | 3***0 | Трубопровод | |
| 5 | Э***2 | Штуцер | |
| 6 | Э***2 | Хомут | |
| 7 | 3***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 9 | П***7 | Краник | |
| 10 | 3***0 | Трубопровод | |
| 11 | Э***1 | Штуцер | |
| 12 | 3***0 | Шланг | |
| 13 | 3***0 | Шланг | |
| 14 | Э***4 | Тройник | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Шланг | |
| 17 | Э***6 | Скоба | |
| 18 | 3***0 | Трубопровод | |
| 19 | Э***6 | Тройник | |
| 20 | 4***9 | Датчик | |
| 21 | 3***0 | Трубопровод | |
| 22 | 0***1 | Тройник | |
| 23 | 2***3 | Прокладка | |
| 24 | 2***0 | Датчик | |
| 25 | 3***0 | Шланг | |
| 26 | 3***0 | Шланг | |
| 27 | 1***0 | Предохранитель от замерзания | |
| 28 | Э***5 | Хомут | |
| 29 | 3***1 | Рукав 12х20-1,6В ГОСТ 10362-76 L=110+/-5 мм | |
| 30 | 1***0 | Кран отбора воздуха | |
| 31 | Э***0 | Шланг для накачивания шин | |
| 32 | 3***1 | Угольник | |
| 33 | Э***7 | Штуцер | |
| 34 | 3***0 | Трубопровод |
