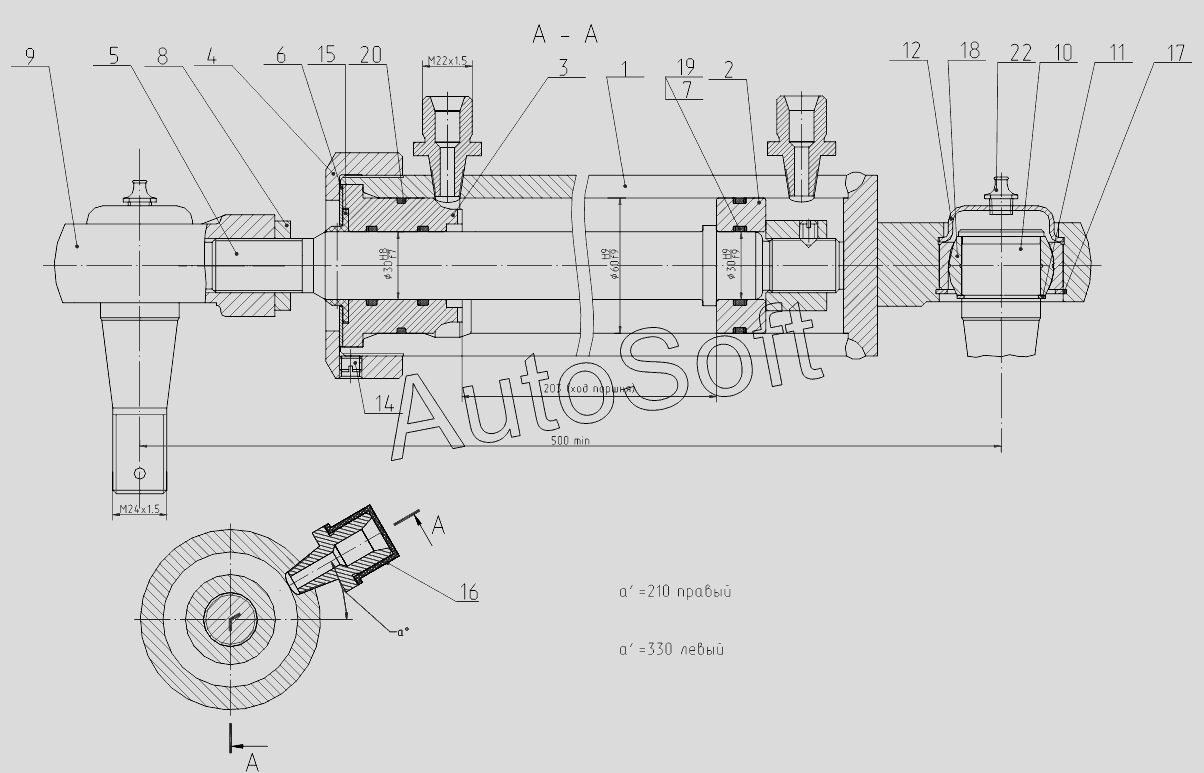

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). ЭО-3323А.71.80.300-10 Гидроцилиндр поворота колес для модификаций с опорой-отвалом и аутригерами (правый), ЭО-3323А.71.80.400-10 (левый)
/72.gif)
11
22
20
19
18
17
16
15
14
12
1
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Цилиндр сварной правый | |
| 1 | Э***0 | Цилиндр сварной левый | |
| 2 | Э***2 | Поршень | |
| 3 | Э***3 | Крышка | |
| 4 | Э***4 | Гайка | |
| 5 | Э***5 | Шток | |
| 6 | Э***6 | Шайба | |
| 7 | Э***2 | Шайба защитная | |
| 8 | Э***3 | Гайка | |
| 9 | Э***4 | Наконечник | |
| 10 | Э***3 | Палец | |
| 11 | Э***5 | Кольцо упорное | |
| 12 | Э***1 | Крышка | |
| 13 | Э***1 | Гайка | |
| 14 | Э***9 | Винт | |
| 15 | Э***6 | Грязесъемнпк | |
| 16 | В***4 | Заглушка | |
| 17 | 2***5 | Кольцо | |
| 18 | Ш***5 | Подшипник | |
| 19 | 0***2 | Кольцо | |
| 20 | 0***3 | Кольцо | |
| 21 | В***9 | Винт | |
| 22 | 1***р | Масленка |
