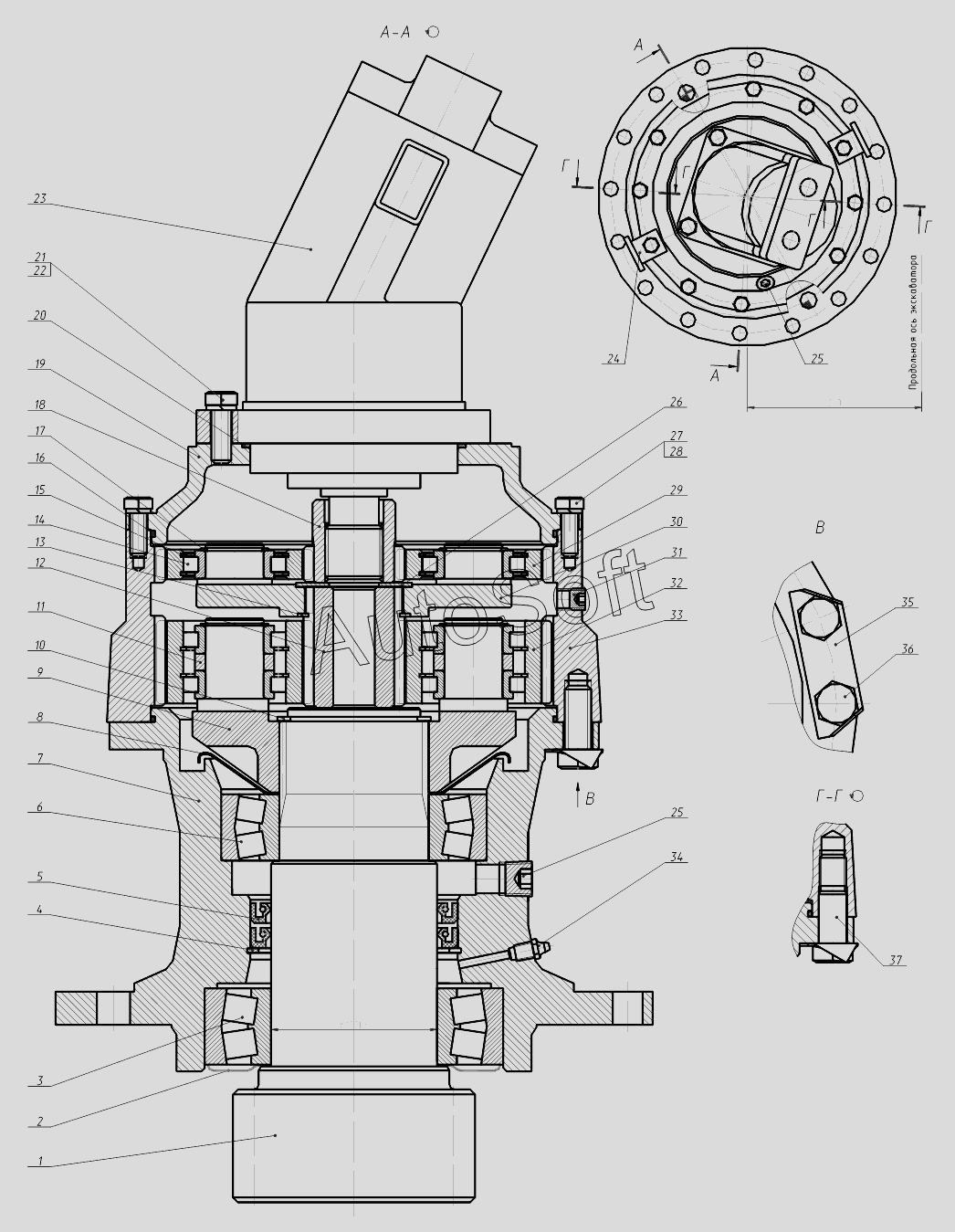

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 312-04-07.00.000 Механизм поворота
/10.gif)
29
21
22
23
23
24
25
25
26
27
28
20
30
31
32
33
34
35
36
37
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е***1 | Вал-шестерня | |
| 2 | Е***5 | Кольцо уплотнительное | |
| 3 | 3***0 | Подшипник | |
| 4 | В***5 | Кольцо | |
| 5 | 1***2 | Манжета | |
| 6 | 3***8 | Подшипник | |
| 7 | 3***0 | Корпус | |
| 8 | Е***7 | Кольцо | |
| 9 | Е***5 | Водило второй ступени | |
| 10 | В***0 | Кольцо | |
| 11 | К***4 | Кольцо | |
| 12 | Е***8 | Шестерня солнечная | |
| 13 | В***8 | Кольцо | |
| 14 | 5***7 | Подшипник | |
| 15 | 1***1 | Кольцо стопорное | |
| 16 | 2***3 | Кольцо | |
| 17 | Э***5 | Кольцо стопорное | |
| 18 | Е***7 | Шестерня солнечная | |
| 19 | Е***3 | Крышка | |
| 20 | 1***3 | Кольцо | |
| 21 | М***9 | Болт | |
| 22 | 1***9 | Шайба | |
| 23 | 3***6 | Гидромотор | |
| 23 | 4***2 | Гидромотор | |
| 24 | Е***6 | Проушина | |
| 25 | Э***9 | Пробка | |
| 26 | Е***1 | Шайба опорная | |
| 27 | М***9 | Болт | |
| 28 | 1***9 | Шайба | |
| 29 | Е***9 | Сателлит | |
| 30 | Е***4 | Водило первой ступени | |
| 31 | 1***5 | Пробка | |
| 32 | Е***0 | Сателлит | |
| 33 | 3***9 | Корпус | |
| 34 | 1***р | Масленка | |
| 35 | 3***8 | Планка | |
| 36 | М***9 | Болт | |
| 37 | 3***6 | Болт |
