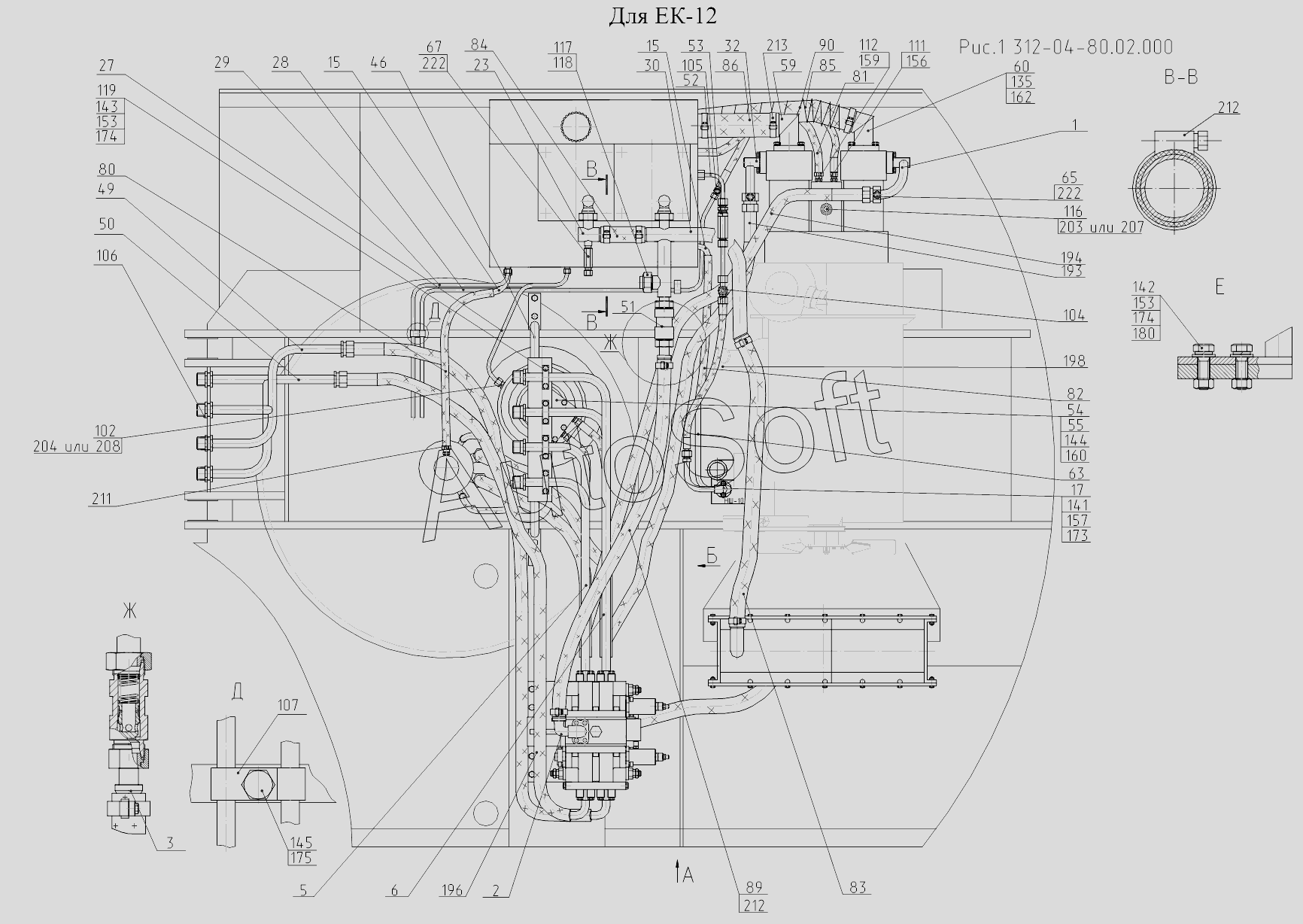

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 312-04-80.02.000, 312-04-80.02.000-10, 312-20-80.02.000-20, 312-20-80.02.000-24, 312-40-80.02.000-10 Трубопроводы на поворотной платформе
/12.1.gif)
1
2
3
5
6
15
15
17
23
27
28
29
30
32
46
49
50
51
52
53
54
55
59
60
63
65
67
80
81
82
83
84
85
86
89
90
102
104
105
106
107
111
112
116
117
118
119
135
141
142
143
144
145
153
153
156
157
159
160
162
173
174
174
175
180
193
194
196
198
203
204
207
208
211
212
212
213
222
222
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 3 | 3***0 | Трубопровод | |
| 4 | 3***0 | Трубопровод | |
| 5 | 3***0 | Трубопровод | |
| 6 | 3***0 | Трубопровод | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 12 | 3***0 | Фланец сливной | |
| 13 | 3***0 | Кронштейн в сборе | |
| 15 | 3***0 | Трубопровод | |
| 17 | 3***0 | Трубопровод | |
| 18 | 3***0 | Трубопровод | |
| 19 | 3***0 | Трубопровод | |
| 23 | 3***0 | Трубопровод | |
| 27 | 3***0 | Трубопровод | |
| 28 | 3***0 | Трубопровод | |
| 29 | 3***0 | Трубопровод | |
| 30 | 3***0 | Трубопровод | |
| 32 | 3***0 | Трубопровод | |
| 35 | 3***0 | Трубопровод | |
| 36 | 3***0 | Трубопровод | |
| 37 | 3***0 | Трубопровод | |
| 40 | 3***0 | Патрубок | |
| 41 | 3***0 | Патрубок | |
| 45 | 3***0 | Кронштейн | |
| 46 | 3***0 | Кронштейн | |
| 49 | 3***0 | Трубопровод | |
| 50 | 3***0 | Трубопровод | |
| 51 | 3***0 | Клапан предохранительный | |
| 52 | 3***0 | Трубопровод | |
| 53 | Э***0 | Клапан подпорный | |
| 54 | 3***0 | Блок клапанов | |
| 55 | Э***0 | Фланец | |
| 57 | Э***0 | Трубопровод | |
| 59 | Э***0 | Патрубок | |
| 60 | Э***0 | Патрубок | |
| 63 | Э***0 | Трубопровод | |
| 65 | Э***0 | Включатель манометра | |
| 67 | Э***0 | Включатель манометра | |
| 69 | 5***0 | Блок плавающего положения стрелы | |
| 79 | 3***3 | Рукав | |
| 80 | 3***1 | Рукав 16х25-1,6 ГОСТ 10362-76 L=900 мм | |
| 81 | 3***2 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 82 | 3***3 | Рукав 16х25-1,6 ГОСТ 10362-76 L=350 мм | |
| 83 | 3***4 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 84 | 3***5 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 85 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 86 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 87 | 3***8 | Рукав | |
| 88 | 0***2 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 89 | 2***2 | Рукав | |
| 90 | 0***2 | Каркас | |
| 93 | 2***0 | Штуцер | |
| 94 | 2***3 | Переходник | |
| 95 | 2***4 | Переходник | |
| 96 | К***2 | Игла | |
| 100 | Э***3 | Заглушка | |
| 101 | Э***4 | Гайка накидная | |
| 102 | Э***1 | Штуцер | |
| 103 | Э***4 | Штуцер | |
| 104 | Э***9 | Штуцер | |
| 105 | 3***0 | Штуцер | |
| 106 | Э***4 | Гайка | |
| 107 | Э***2 | Хомут | |
| 109 | Э***4 | Фланец | |
| 111 | Э***2 | Штуцер | |
| 112 | Э***3 | Штуцер | |
| 116 | Э***5 | Штуцер | |
| 117 | С***1 | Гайка накидная | |
| 118 | С***2 | Заглушка | |
| 119 | М***2 | Прижим | |
| 120 | Э***1 | Тройник | |
| 133 | М***6 | Болт | |
| 134 | М***6 | Болт | |
| 135 | М***6 | Болт | |
| 140 | М***6 | Болт | |
| 141 | М***6 | Болт | |
| 142 | М***6 | Болт | |
| 143 | М***6 | Болт | |
| 144 | М***6 | Болт | |
| 145 | М***6 | Болт | |
| 146 | М***6 | Болт | |
| 147 | М***6 | Болт | |
| 148 | М***6 | Болт | |
| 150 | М***6 | Болт | |
| 151 | М***6 | Винт | |
| 153 | М***6 | Гайка | |
| 156 | 0***3 | Кольцо | |
| 157 | 0***3 | Кольцо | |
| 158 | 0***3 | Кольцо | |
| 159 | 0***3 | Кольцо | |
| 160 | 0***3 | Кольцо | |
| 161 | 0***3 | Кольцо | |
| 162 | 0***3 | Кольцо | |
| 163 | 0***3 | Кольцо | |
| 164 | 0***3 | Кольцо | |
| 172 | 6***9 | Шайба | |
| 173 | 8***9 | Шайба | |
| 174 | 1***9 | Шайба | |
| 175 | 1***9 | Шайба | |
| 177 | 1***9 | Шайба | |
| 180 | 1***9 | Шайба ГОСТ 11371-78 | |
| 181 | 1***9 | Шайба ГОСТ 11371-78 | |
| 188 | Р***У | РВД | |
| 189 | Р***У | РВД | |
| 190 | Р***У | РВД | |
| 191 | Р***У | РВД | |
| 192 | Р***У | РВД | |
| 193 | Р***У | РВД | |
| 194 | Р***У | РВД | |
| 195 | Р***У | РВД | |
| 196 | Р***У | РВД | |
| 198 | Р***У | РВД | |
| 199 | Р***У | РВД | |
| 201 | Р***У | РВД | |
| 203 | 4***0 | Прокладка | |
| 204 | 4***0 | Прокладка | |
| 207 | 1***/ | Уплотнение Guardex | |
| 208 | 1***/ | Уплотнение Guardex | |
| 211 | 2***8 | Хомут червячный | |
| 212 | 5***0 | Хомут червячный | |
| 213 | 8***5 | Хомут червячный | |
| 214 | 1***2 | Хомут червячный | |
| 216 | 3***Р | Гидрораспределитель | |
| 218 | 3***Р | Гидрораспределитель без разводки под гидромолот | |
| 222 | А***3 | Состав |
