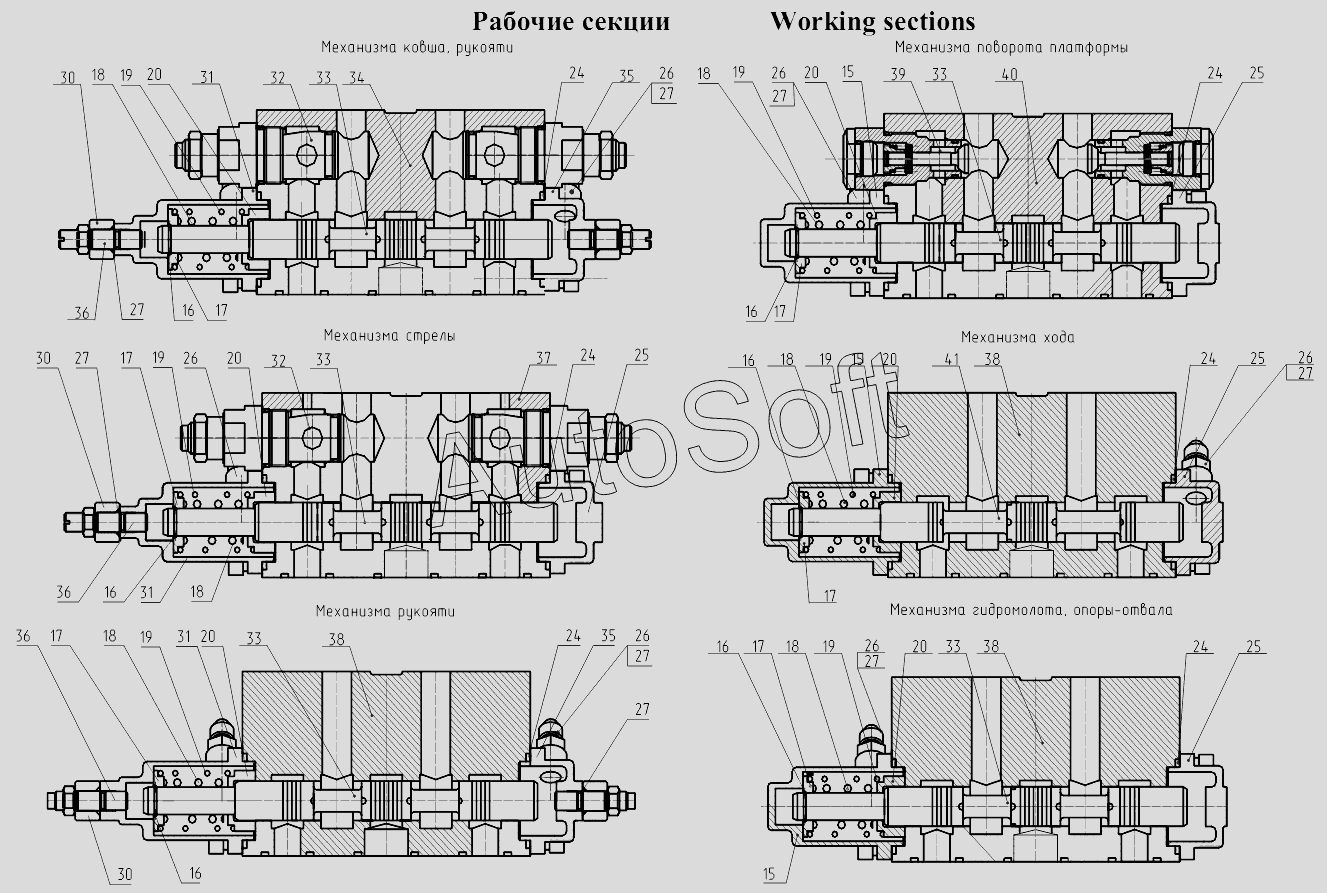

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 312-01-520.00, 312-03-520.00 Гидрораспределитель с разводкой под гидромолот, (без разводки под гидромолот)
/16.3.gif)
39
27
27
27
27
27
27
27
27
30
30
30
31
31
31
32
32
33
33
33
33
33
34
35
35
36
36
36
37
38
38
38
26
26
26
26
26
26
40
41
15
15
15
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
20
20
24
24
24
24
24
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Блок клапанов "ИЛИ" | |
| 2 | 5***0 | Секция рабочая (ход) | |
| 3 | 5***0 | Секция рабочая (опоры) | |
| 4 | 5***0 | Секция напорно-сливная | |
| 5 | 5***0 | Секция рабочая (д/х, гидромолот) | |
| 6 | 5***0 | Секция рабочая (стрела) | |
| 7 | 5***0 | Плита | |
| 8 | 5***0 | Секция рабочая (ковш) | |
| 9 | 5***0 | Секция рабочая (наклон груза) | |
| 10 | 5***0 | Напорно-сливная секция | |
| 11 | 5***0 | Секция рабочая (поворот) | |
| 12 | 0***3 | Кольцо | |
| 13 | 0***3 | Кольцо | |
| 14 | 0***3 | Кольцо | |
| 15 | 5***0 | Крышка | |
| 16 | 5***0 | Кольцо запорное | |
| 17 | 5***2 | Упор пружины | |
| 18 | 5***0 | Пружина внутренняя | |
| 19 | 5***6 | Пружина наружная | |
| 20 | 5***1 | Упор пружины | |
| 21 | К***М | Клапан предохранительный | |
| 22 | 5***1 | Корпус | |
| 23 | 5***2 | Золотник | |
| 24 | 0***3 | Кольцо | |
| 25 | 5***0 | Крышка | |
| 26 | 5***5 | Штуцер | |
| 27 | 0***3 | Кольцо | |
| 28 | 5***1 | Корпус | |
| 29 | 5***2 | Золотник | |
| 30 | 5***0 | Шайба упорная | |
| 31 | 5***1 | Крышка | |
| 32 | К***Р | Клапан предохранительно-подпиточный | |
| 33 | 5***2 | Золотник | |
| 34 | 5***1 | Корпус | |
| 35 | 5***1 | Крышка | |
| 36 | 5***9 | Шпилька | |
| 37 | 5***1 | Корпус | |
| 38 | 5***1 | Корпус | |
| 39 | 5***0 | Клапан подпиточный | |
| 40 | 5***1 | Корпус | |
| 41 | 5***2 | Золотник | |
| 42 | Э***5 | Штуцер | |
| 43 | 1***8 | Пробка | |
| 44 | М***6 | Винт | |
| 45 | М***6 | Винт | |
| 46 | 6***9 | Шайба | |
| 47 | 1***9 | Шайба | |
| 48 | А***3 | Состав | |
| 49 | Э***9 | Штуцер | |
| 50 | 3***1 | Плита |
