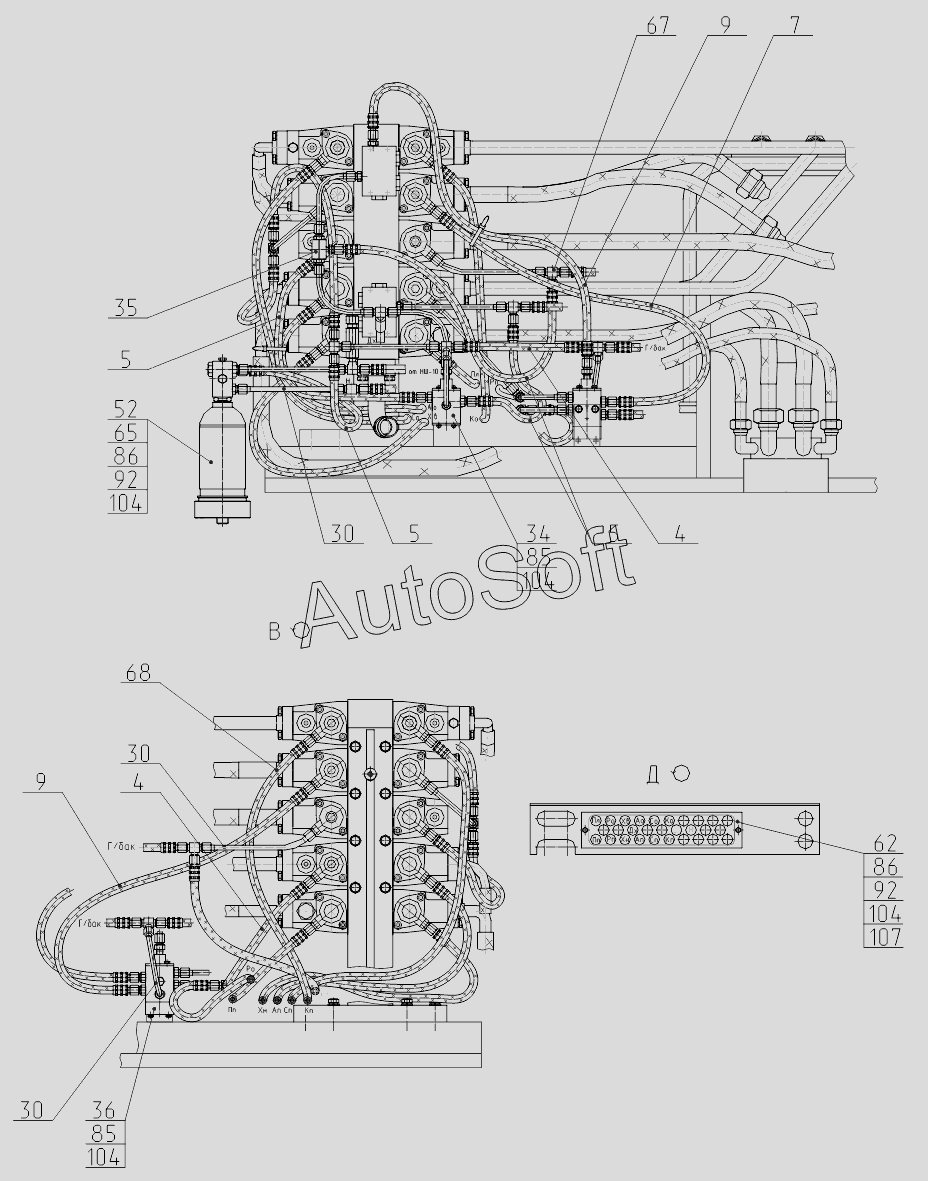

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 312-04-80.04.000 ГЧ, 312-04-80.04.000-20 ГЧ Гидроуправление на поворотной платформе (монтажная схема)
/19.4.gif)
4
5
7
9
30
34
35
36
52
62
65
67
68
85
86
92
104
107
4
4
5
5
5
7
9
9
30
30
30
34
35
52
62
65
67
68
85
85
86
86
92
92
104
104
104
104
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рукав (L=100мм) | |
| 2 | Э***0 | Рукав (L=150 мм) | |
| 3 | Э***0 | Рукав L=400 мм | |
| 3 | Э***0 | Рукав L=400 мм | |
| 4 | Э***0 | Рукав L=450 мм | |
| 4 | Э***0 | Рукав L=450 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 6 | Э***0 | Рукав (L=600 мм) | |
| 6 | Э***0 | Рукав (L=600 мм) | |
| 7 | Э***0 | Рукав L=650 мм | |
| 7 | Э***0 | Рукав L=650 мм | |
| 8 | Э***0 | Рукав L=850 мм | |
| 8 | Э***0 | Рукав L=850 мм | |
| 9 | Э***0 | Рукав L=950 мм | |
| 9 | Э***0 | Рукав L=950 мм | |
| 10 | Э***0 | Рукав L= 1100 мм | |
| 10 | Э***0 | Рукав L= 1100 мм | |
| 11 | Э***0 | Рукав L=1200 мм | |
| 12 | Э***0 | Рукав L=1300 мм | |
| 12 | Э***0 | Рукав L=1300 мм | |
| 13 | Э***0 | Рукав (L=1450 мм) | |
| 14 | Э***0 | Рукав L=1700 мм | |
| 14 | Э***0 | Рукав L=1700 мм | |
| 15 | Э***0 | Рукав L=1900 мм | |
| 15 | Э***0 | Рукав L=1900 мм | |
| 16 | Э***0 | Рукав (L=2100 мм) | |
| 16 | Э***0 | Рукав (L=2100 мм) | |
| 17 | Э***0 | Рукав L=2200 мм | |
| 17 | Э***0 | Рукав L=2200 мм | |
| 18 | Э***0 | Рукав L=2500 мм | |
| 18 | Э***0 | Рукав L=2500 мм | |
| 19 | Э***0 | Рукав (L=2700мм) | |
| 19 | Э***0 | Рукав (L=2700мм) | |
| 20 | Э***0 | Рукав | |
| 20 | Э***0 | Рукав | |
| 21 | Э***0 | Рукав L=300 мм | |
| 21 | Э***0 | Рукав L=300 мм | |
| 22 | Э***0 | Рукав (L=1550 мм) | |
| 22 | Э***0 | Рукав (L=1550 мм) | |
| 23 | Э***5 | Рукав (L=1600мм) | |
| 30 | Э***0 | Трубопровод L=175 мм | |
| 30 | Э***0 | Трубопровод L=175 мм | |
| 31 | Э***0 | Трубопровод L=420 mm | |
| 31 | Э***0 | Трубопровод L=420 mm | |
| 34 | Э***0 | Гидрораспределитель | |
| 34 | Э***0 | Гидрораспределитель | |
| 35 | Э***0 | Клапан «ИЛИ» | |
| 35 | Э***0 | Клапан «ИЛИ» | |
| 36 | Э***0 | Гидрораспределитель | |
| 37 | Э***0 | Включатель манометра | |
| 37 | Э***0 | Включатель манометра | |
| 47 | 1***0 | Блок управления | |
| 47 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 49 | 1***0 | Блок управления | |
| 49 | 1***0 | Блок управления | |
| 50 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 55 | 0***0 | Переходник | |
| 55 | 0***0 | Переходник | |
| 56 | 0***0 | Переходник | |
| 56 | 0***0 | Переходник | |
| 57 | 0***0 | Переходник | |
| 57 | 0***0 | Переходник | |
| 59 | 3***0 | Шунт | |
| 60 | 3***0 | Блок клапанов «ИЛИ» | |
| 62 | 3***1 | Планка | |
| 62 | 3***1 | Планка | |
| 63 | 3***0 | Кронштейн | |
| 64 | Э***6 | Тройник | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 65 | Э***8 | Хомут | |
| 66 | Э***5 | Штуцер | |
| 66 | Э***5 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 67 | Э***4 | Тройник | |
| 68 | 3***2 | Чехол | |
| 68 | 3***2 | Чехол | |
| 69 | 0***2 | Болт | |
| 69 | 0***2 | Болт | |
| 70 | 0***1 | Болт | |
| 70 | 0***1 | Болт | |
| 72 | Э***5 | Штуцер | |
| 72 | Э***5 | Штуцер | |
| 73 | Э***1 | Штуцер | |
| 73 | Э***1 | Штуцер | |
| 74 | 5***5 | Штуцер | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 76 | Э***3 | Крестовина | |
| 77 | 1***8 | Пробка | |
| 77 | 1***8 | Пробка | |
| 80 | Э***0 | Втулка предохранительная | |
| 80 | Э***0 | Втулка предохранительная | |
| 82 | 1***1 | Планка | |
| 82 | 1***1 | Планка | |
| 85 | М***6 | Болт | |
| 85 | М***6 | Болт | |
| 86 | М***6 | Болт | |
| 86 | М***6 | Болт | |
| 87 | М***6 | Болт | |
| 87 | М***6 | Болт | |
| 92 | М***6 | Гайка | |
| 92 | М***6 | Гайка | |
| 94 | 0***3 | Кольцо | |
| 94 | 0***3 | Кольцо | |
| 96 | М***5 | Манометр | |
| 96 | М***5 | Манометр | |
| 97 | М***5 | Манометр | |
| 97 | М***5 | Манометр | |
| 99 | 1***3 | Прокладка | |
| 99 | 1***3 | Прокладка | |
| 100 | 1***3 | Прокладка | |
| 100 | 1***3 | Прокладка | |
| 101 | 2***3 | Прокладка | |
| 101 | 2***3 | Прокладка | |
| 104 | 8***6 | Шайба | |
| 104 | 8***6 | Шайба | |
| 105 | 1***6 | Шайба | |
| 105 | 1***6 | Шайба | |
| 107 | С***6 | Шайба | |
| 107 | С***6 | Шайба | |
| 110 | 1***М | Блок управления | |
| 110 | 1***М | Блок управления | |
| 110 | 1***0 | Блок управления | |
| 110 | 1***0 | Блок управления | |
| 111 | Д***0 | Хомут пластиковый | |
| 113 | А***3 | Состав | |
| 113 | А***3 | Состав |
