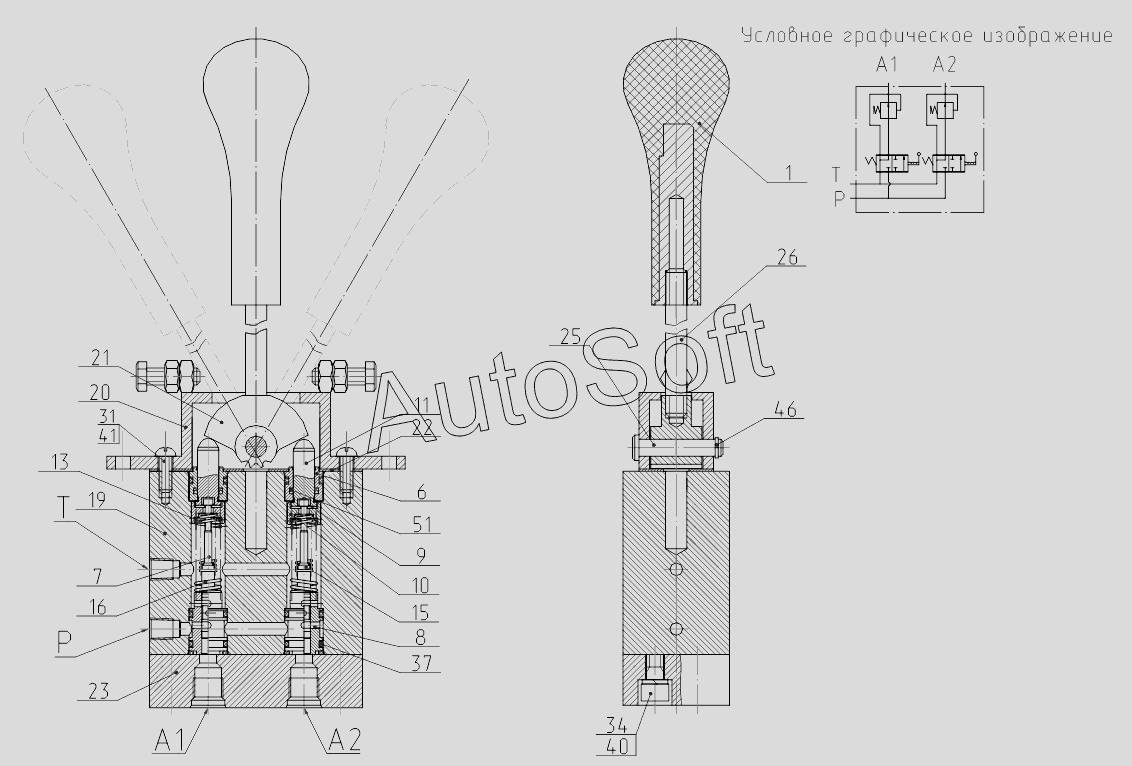

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013) (2013). 13.80.04.960-10 Блок управления (для модификаций с изменяемой геометрией стрелы и стабилизаторами (ЕК-12-20, ЕК-12-24))
/24.gif)
20
51
46
41
40
37
34
31
26
25
23
22
21
1
19
19
16
15
13
11
10
9
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Ручка | |
| 6 | 1***7 | Втулка верхняя | |
| 7 | 1***0 | Золотник | |
| 8 | 1***4 | Втулка нижняя | |
| 9 | 1***8 | Шайба | |
| 10 | 1***9 | Упор | |
| 11 | 1***6 | Толкатель | |
| 13 | 1***0 | Пружина | |
| 15 | 1***2 | Втулка | |
| 16 | 1***3 | Пружина | |
| 17 | 1***4 | Толкатель фиксатора | |
| 19 | 1***6 | Пружина | |
| 19 | 1***1 | Корпус | |
| 20 | 1***0 | Крышка | |
| 21 | 1***0 | Кулачок | |
| 22 | 1***4 | Пластина | |
| 23 | 1***3 | Крышка | |
| 25 | 1***0 | Ось | |
| 26 | 1***0 | Рычаг | |
| 31 | М***9 | Болт | |
| 34 | М***9 | Винт | |
| 37 | 0***3 | Кольцо | |
| 40 | 8***9 | Шайба | |
| 41 | 6***9 | Шайба | |
| 46 | 2***9 | Шплинт | |
| 51 | 6***4 | Манжета 10х13.6 |
