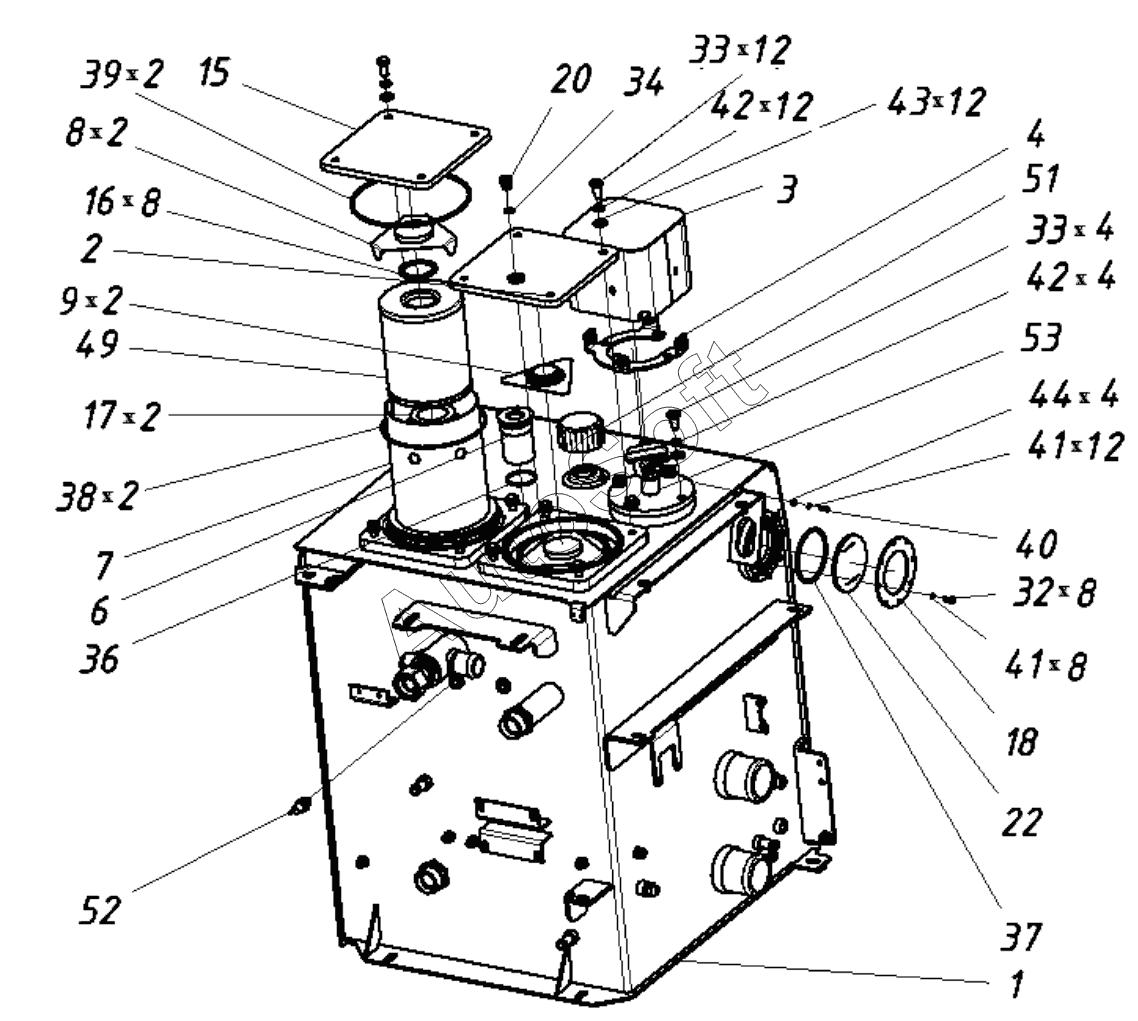

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-10-22.42.000 Бак гидравлический
1
2
2
2
2
2
2
3
4
4
4
4
6
7
8
8
8
8
9
15
16
17
18
20
22
32
33
33
34
36
37
38
39
41
41
42
42
43
44
49
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-22.42.000 | 4***0 | Бак гидравлический | |
| 1 | 4***0 | Бак | |
| 2 | 4***0 | Крышка | |
| 3 | 4***0 | Кожух | |
| 4 | 4***0 | Кронштейн | |
| 6 | 3***0 | Клапан предохранительный | |
| 7 | 3***0 | Стакан | |
| 8 | 3***0 | Пробка | |
| 9 | 2***0 | Шайба промежуточная | |
| 14 | 4***1 | Прокладка | |
| 15 | 2***1 | Крышка | |
| 16 | 2***1 | Кольцо уплотнительное | |
| 17 | 2***2 | Шайба | |
| 18 | Э***4 | Крышка | |
| 20 | Э***4 | Заглушка | |
| 21 | 4***5 | Штуцер | |
| 22 | Э***3 | Стекло смотровое | |
| 23 | 2***5 | Пружина | |
| 32 | М***6 | Болт | |
| 33 | М***9 | Болт ГОСТ 7798-70 | |
| 34 | 0***3 | Кольцо | |
| 35 | 0***2 | Кольцо | |
| 36 | 0***3 | Кольцо | |
| 37 | 9***2 | Кольцо | |
| 38 | 1***3 | Кольцо | |
| 39 | 2***3 | Кольцо | |
| 41 | 6***6 | Шайба | |
| 42 | 1***6 | Шайба | |
| 43 | С***6 | Шайба | |
| 44 | М***9 | Винт | |
| 49 | П***1 | Элемент фильтрующий Реготмас 661-1-05 | |
| 50 | M***В | Фильтр всасывающий | |
| 51 | Т***3 | Горловина заливная | |
| 52 | 2***0 | Датчик контрольной лампы давления масла | |
| 53 | С***Ф | Сигнализатор уровня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
