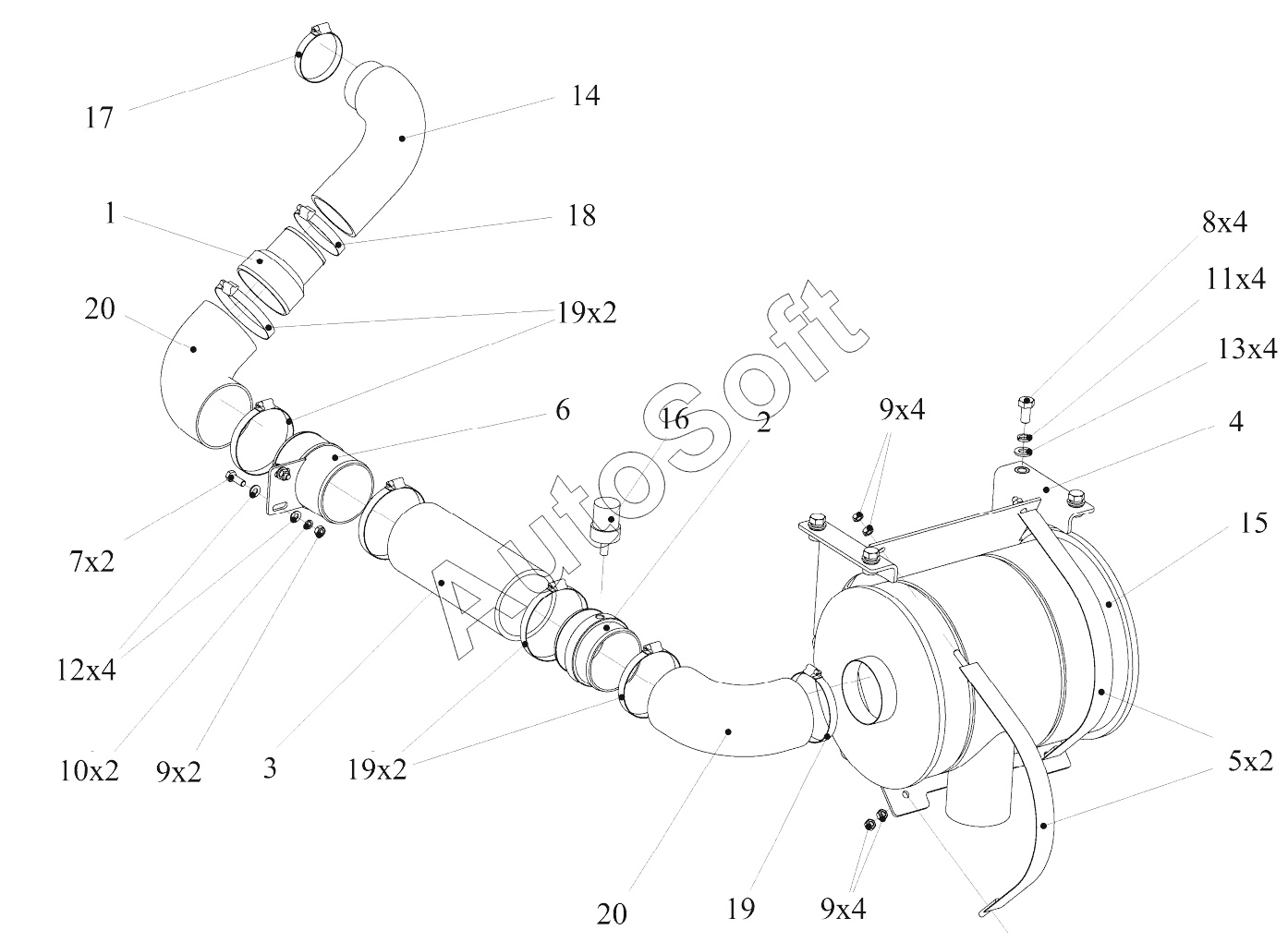

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-10-22.70.500 Установка воздухоочистителя
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-22.70.500 | 4***0 | Установка воздухоочистителя | |
| 1 | 4***1 | Труба | |
| 2 | 4***2 | Труба | |
| 3 | 4***3 | Рукав | |
| 4 | 4***0 | Кронштейн | |
| 5 | 4***0 | Хомут | |
| 6 | 4***0 | Патрубок | |
| 7 | М***6 | Болт | |
| 8 | М***6 | Болт | |
| 9 | М***6 | Гайка | |
| 10 | 8***6 | Шайба | |
| 11 | 1***6 | Шайба | |
| 12 | D***8 | Шайба плоская | |
| 13 | D***2 | Шайба плоская | |
| 14 | 2***4 | Шланг | |
| 15 | 5***0 | Фильтр воздушный | |
| 16 | И***0 | Индикатор засоренности, штуцер резьбовой ТУ 25-02.749-75 | |
| 17 | Т***5 | Хомут червячный | |
| 18 | Т***5 | Хомут червячный | |
| 19 | Т***2 | Хомут червячный | |
| 20 | 2***0 | Патрубок |
