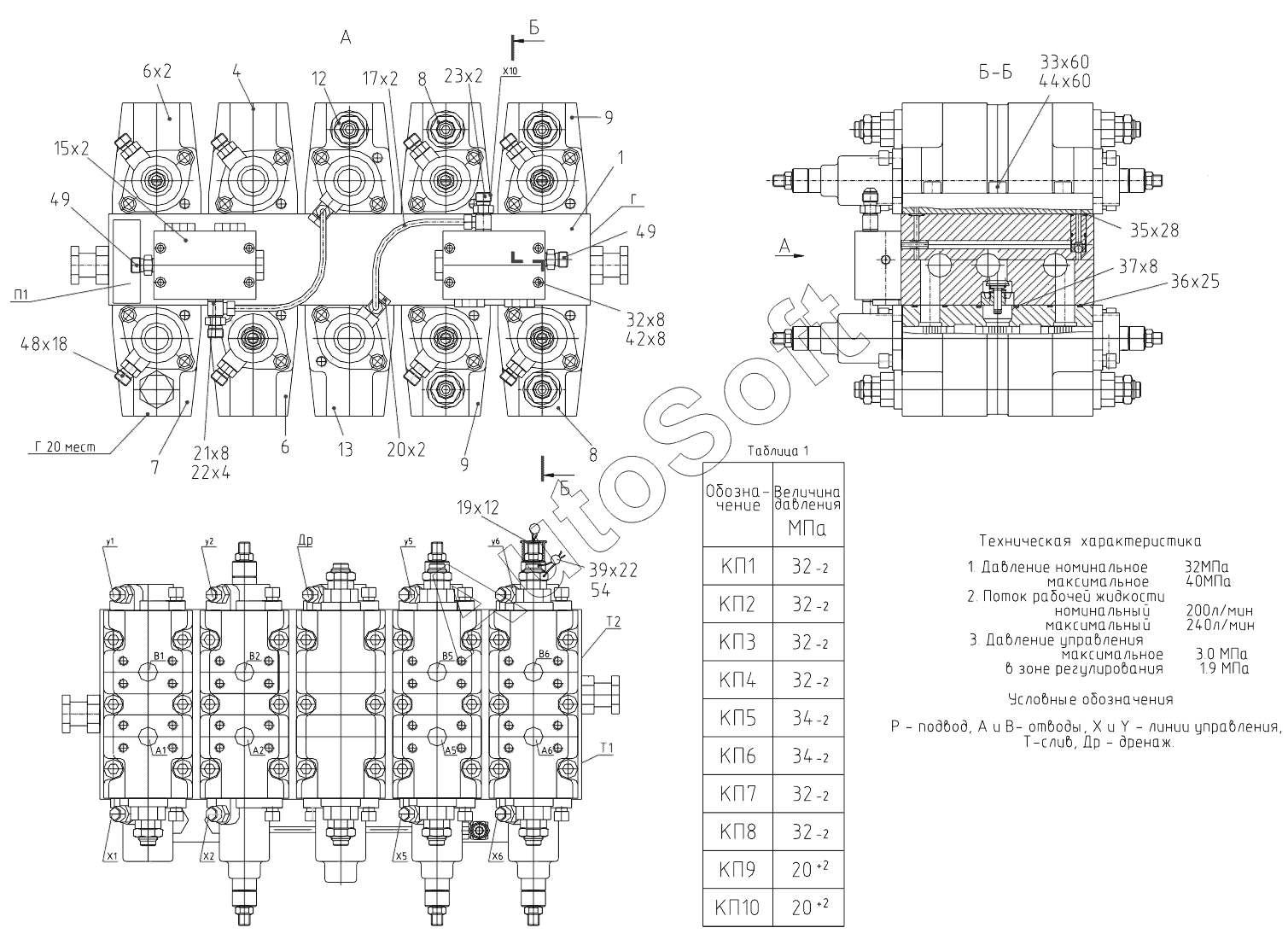

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-21-520.00 Гидрораспределитель
21
54
49
49
48
44
42
39
37
36
35
33
32
23
22
20
19
17
15
13
12
9
9
8
8
7
6
6
4
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-21-520.00 | 4***0 | Гидрораспределитель | |
| 1 | 5***0 | Плита | |
| 4 | 5***0 | Секция рабочая (опоры) | |
| 6 | 5***0 | Секция рабочая (доб. рукояти) | |
| 7 | 5***0 | Секция рабочая (поворот) | |
| 8 | 5***0 | Секция рабочая (ковш) | |
| 9 | 5***0 | Секция рабочая (рукоять) | |
| 12 | 5***0 | Секция напорно-сливная | |
| 13 | 5***0 | Напорно-сливная секция | |
| 15 | 5***0 | Блок клапанов "ИЛИ" | |
| 17 | 5***0 | Трубопровод | |
| 19 | М***2 | Заглушка | |
| 20 | 5***1 | Болт | |
| 21 | 5***3 | Шайба | |
| 22 | 5***7 | Штуцер | |
| 23 | 3***2 | Штуцер | |
| 32 | М***6 | Винт | |
| 33 | М***6 | Болт | |
| 35 | 0***3 | Кольцо | |
| 36 | 0***3 | Кольцо | |
| 37 | 0***3 | Кольцо | |
| 39 | 1***5 | Пломба | |
| 42 | 6***6 | Шайба | |
| 44 | 1***6 | Шайба | |
| 48 | 1***1 | Адаптер | |
| 49 | 1***1 | Адаптер | |
| 54 | 1***С | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
