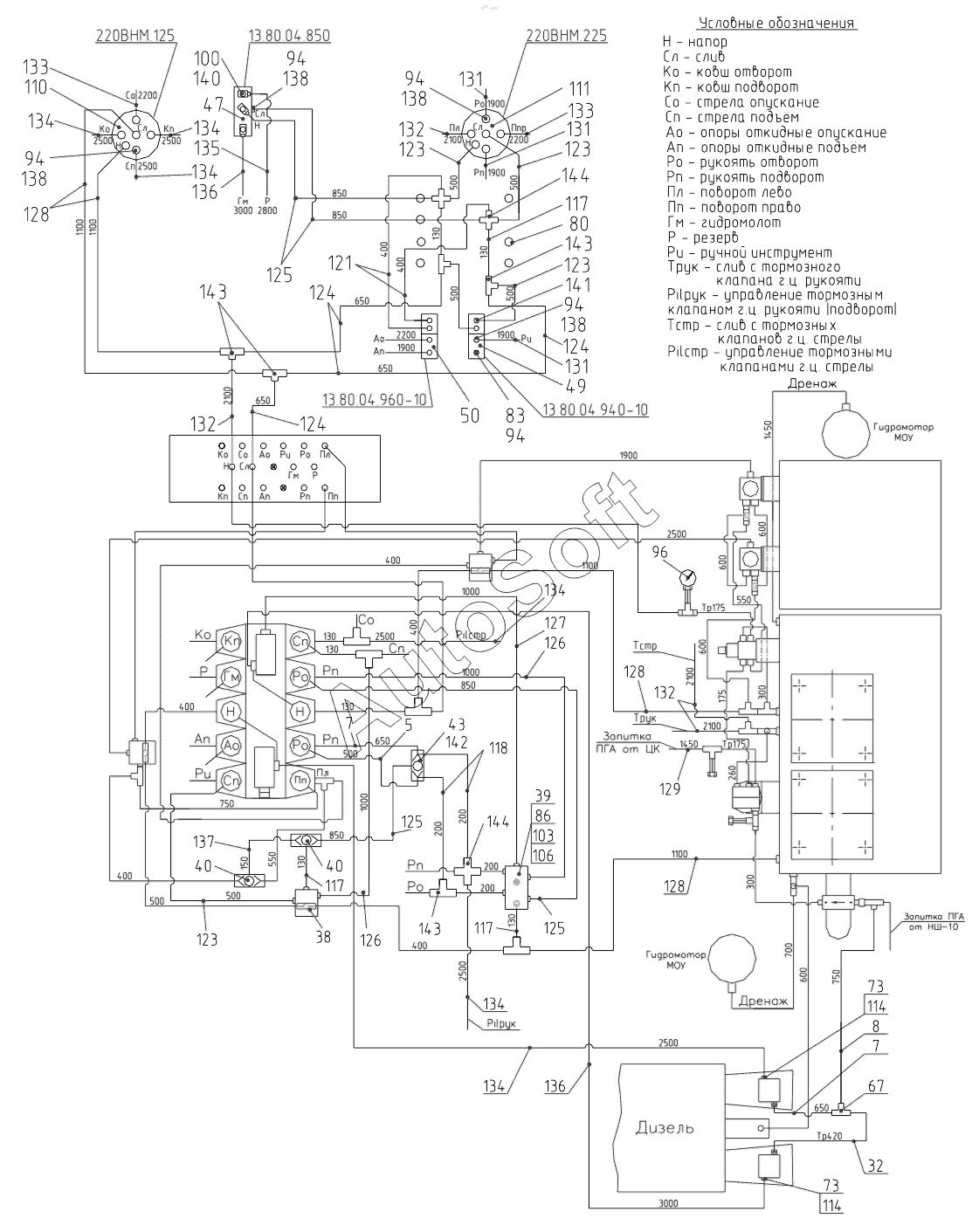

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-10-80.04.000-50 Гидроуправление экскаватора
5
7
7
8
32
38
39
40
40
43
47
49
50
67
73
73
80
83
86
94
94
94
94
94
100
103
106
110
111
114
114
117
117
117
118
121
123
123
123
123
124
124
124
125
125
125
126
126
127
128
128
128
129
131
131
131
132
132
132
133
133
134
134
134
134
134
134
135
136
136
137
138
138
138
138
140
141
142
143
143
143
144
144
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-80.04.000-50 | 4***0 | Гидроуправление экскаватора | |
| 5 | Э***0 | Рукав L=500 мм | |
| 7 | Э***0 | Рукав L=650 мм | |
| 8 | Э***0 | Рукав L=750 мм | |
| 32 | Э***0 | Трубопровод L=420 mm | |
| 38 | Э***0 | Гидрораспределитель | |
| 39 | Э***0 | Гидрораспределитель | |
| 40 | 3***0 | Клапан «ИЛИ» | |
| 43 | Э***0 | Клапан ИЛИ | |
| 47 | 1***0 | Блок управления | |
| 49 | 1***0 | Блок управления | |
| 50 | 1***0 | Блок управления | |
| 67 | Э***4 | Тройник | |
| 73 | 3***1 | Штуцер | |
| 80 | Э***0 | Втулка предохранительная | |
| 83 | Э***4 | Заглушка | |
| 86 | М***6 | Болт | |
| 94 | 0***3 | Кольцо | |
| 100 | 1***3 | Прокладка | |
| 103 | 8***6 | Шайба | |
| 106 | С***6 | Шайба | |
| 110 | 2***5 | Блок управления | |
| 111 | 2***5 | Блок управления | |
| 114 | 4***0 | Прокладка | |
| 117 | 2***° | Рукав | |
| 118 | 2***° | Рукав | |
| 121 | 2***° | Рукав | |
| 123 | 2***° | Рукав | |
| 124 | 2***° | Рукав | |
| 125 | 2***° | Рукав | |
| 126 | 2***° | Рукав | |
| 127 | 2***° | Рукав | |
| 128 | 2***° | Рукав | |
| 129 | 2***° | Рукав | |
| 131 | 2***° | Рукав | |
| 132 | 2***° | Рукав | |
| 133 | 2***° | Рукав | |
| 134 | 2***° | Рукав | |
| 135 | 2***) | Рукав | |
| 136 | 2***) | Рукав | |
| 137 | 2***) | Рукав | |
| 138 | 1***1 | Адаптер | |
| 140 | 1***1 | Адаптер | |
| 141 | 1***1 | Адаптер | |
| 142 | 1***1 | Адаптер | |
| 143 | 1***1 | Адаптер | |
| 144 | 1***1 | Адаптер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
