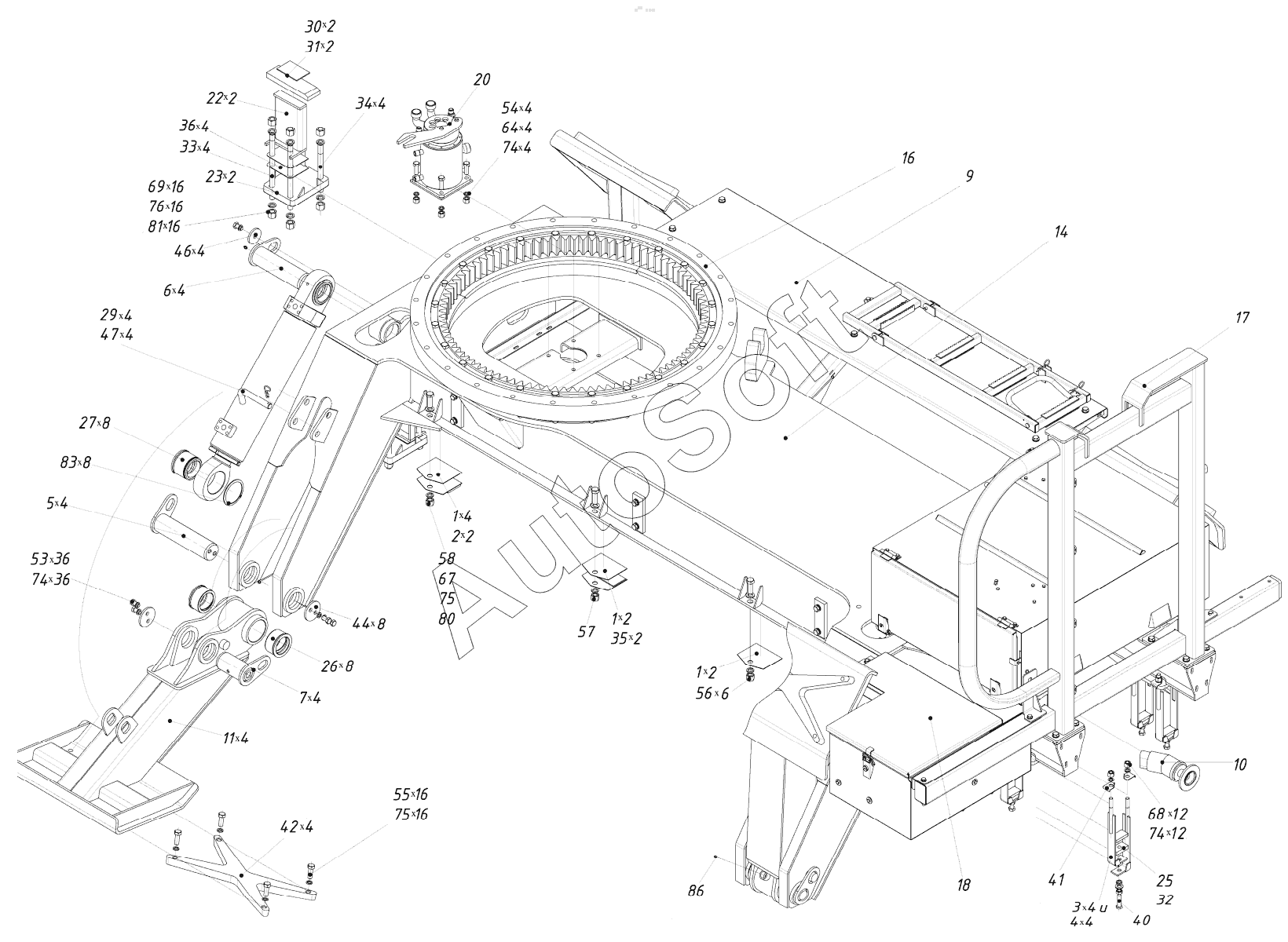

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). 417-10-21.00.000 Установка накладной рамы
417-10-21.00.000
1
1
1
2
2
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
6
7
9
10
11
14
16
16
16
16
16
16
17
18
20
22
23
25
26
27
29
30
31
32
33
34
35
36
36
36
40
41
42
44
46
47
53
54
55
56
57
58
64
67
68
69
74
74
74
75
75
76
80
81
83
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-21.00.000 | 4***0 | Установка накладной рамы | |
| 1 | 4***0 | Пластина регулировочная | |
| 2 | 4***1 | Пластина регулировочная | |
| 3 | 4***0 | Накладка в сборе | |
| 4 | 4***0 | Накладка в сборе | |
| 5 | 4***0 | Палец | |
| 6 | 4***0 | Палец | |
| 7 | 4***0 | Палец | |
| 9 | 4***0 | Установка брызговиков | |
| 10 | 4***0 | Установка насоса | |
| 11 | 4***0 | Опора откидная | |
| 14 | 4***0 | Рама | |
| 16 | 4***0 | Установка ОПРУ | |
| 17 | 4***0 | Установка опоры стрелы | |
| 18 | 4***0 | Установка ящиков | |
| 20 | 4***0 | Гидрооборудование на раме | |
| 22 | 4***0 | Проставка | |
| 23 | 4***0 | Накладка | |
| 25 | 4***2 | Лист | |
| 26 | 4***3 | Втулка | |
| 27 | 4***4 | Втулка | |
| 29 | 4***6 | Фиксатор | |
| 30 | 4***7 | Пластина | |
| 31 | 4***8 | Пластина регулировочная | |
| 32 | 4***9 | Упор | |
| 33 | 4***1 | Шпилька | |
| 34 | 4***2 | Шпилька | |
| 35 | 4***1 | Пластина | |
| 36 | 4***3 | Прокладка регулировочная | |
| 38 | 4***2 | Прокладка | |
| 39 | 4***4 | Прокладка | |
| 40 | 4***2 | Болт | |
| 41 | 4***3 | Планка стопорная | |
| 42 | 4***1 | Грунтозацеп | |
| 44 | Э***2 | Шайба торцевая | |
| 46 | Э***0 | Шайба упорная | |
| 47 | Э***1 | Защелка | |
| 51 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 54 | М***6 | Болт | |
| 55 | М***6 | Болт | |
| 56 | М***6 | Болт | |
| 57 | М***6 | Болт | |
| 58 | М***6 | Болт | |
| 59 | М***6 | Болт | |
| 64 | М***6 | Гайка | |
| 67 | М***9 | Гайка | |
| 68 | М***9 | Гайка | |
| 69 | М***9 | Гайка | |
| 72 | 1***6 | Шайба | |
| 74 | 1***6 | Шайба | |
| 75 | 2***6 | Шайба | |
| 76 | 2***6 | Шайба | |
| 78 | С***9 | Шайба | |
| 79 | С***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 81 | С***9 | Шайба | |
| 83 | В***5 | Кольцо | |
| 86 | 1***1 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
