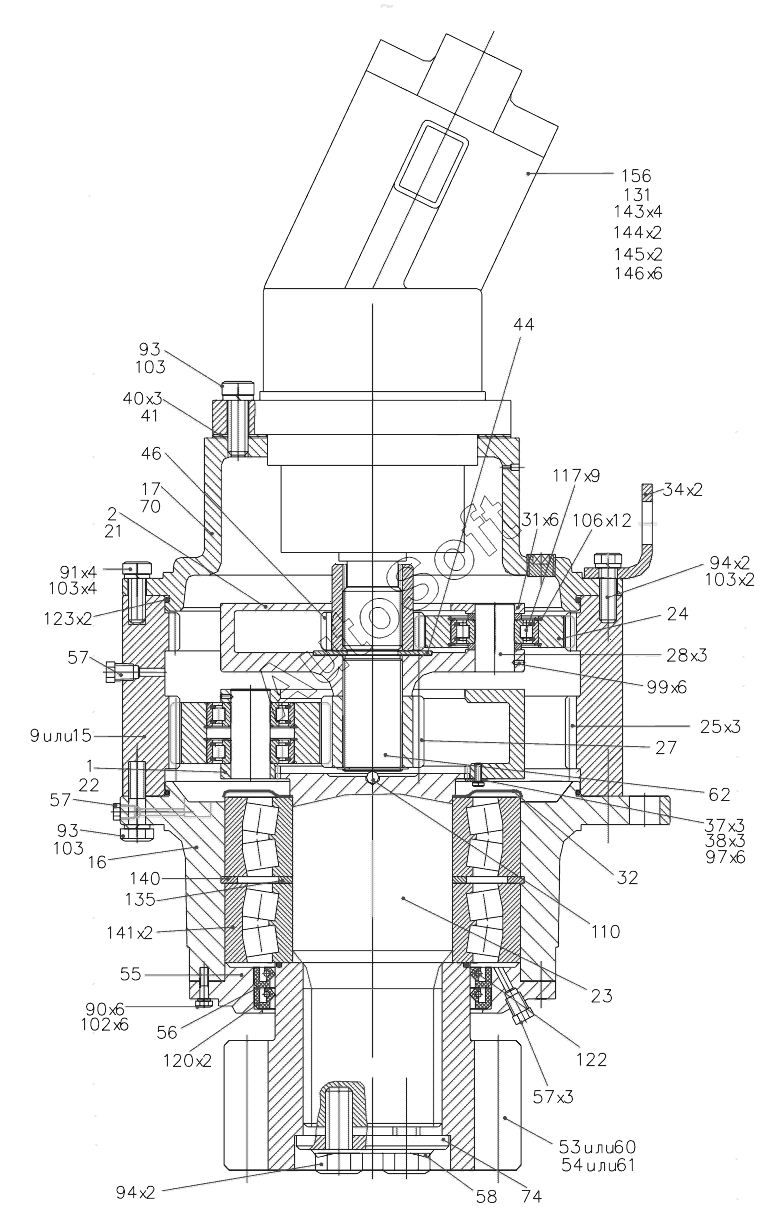

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2017). ЭО-3322Б.03.30.000-05 Механизм поворота (Блок клапанов с крепежом поз.131, 143-146 условно не показаны)
1
2
9
15
16
17
21
22
23
24
25
27
28
31
32
34
37
38
38
40
41
44
46
53
54
55
56
57
57
57
58
60
61
62
70
74
90
91
93
93
94
94
97
99
102
103
103
103
103
106
110
117
120
122
123
131
135
140
141
143
144
145
146
156
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-3322Б.03.30.000-05 | Э***5 | Механизм поворота | |
| 1 | Э***0 | Водило | |
| 2 | Э***0 | Водило | |
| 9 | Э***0 | Корпус | |
| 11 | Э***0 | Корпус | |
| 15 | Э***1 | Корпус | |
| 16 | Э***2 | Корпус | |
| 17 | Э***1 | Крышка | |
| 21 | Э***4 | Водило | |
| 22 | Э***5 | Водило | |
| 23 | Э***6 | Вал | |
| 24 | Э***7 | Сателлит | |
| 25 | Э***8 | Сателлит | |
| 27 | Э***0 | Шестерня солнечная | |
| 28 | Э***1 | Ось сателлита | |
| 29 | Э***2 | Ось сателлита | |
| 31 | Э***4 | Втулка | |
| 32 | Э***5 | Кольцо защитное | |
| 34 | Э***7 | Рым | |
| 37 | Э***0 | Планка | |
| 38 | Э***1 | Планка стопорная | |
| 38 | Э***2 | Прокладка | |
| 40 | Э***3 | Прокладка регулировочная | |
| 41 | Э***1 | Крышка | |
| 44 | Э***7 | Кольцо | |
| 46 | Э***9 | Шестерня солнечная | |
| 49 | Э***4 | Шайба стопорная | |
| 50 | 3***6 | Болт | |
| 53 | Э***3 | Шестерня m=12, z=12 | |
| 54 | Э***1 | Шестерня | |
| 55 | Э***6 | Крышка | |
| 56 | Э***7 | Кольцо | |
| 57 | 1***5 | Пробка | |
| 58 | Э***9 | Планка | |
| 60 | Э***7 | Шестерня | |
| 61 | Э***7 | Шестерня | |
| 62 | Э***5 | Вал | |
| 70 | Э***9 | Пробка | |
| 72 | Э***4 | Прокладка | |
| 74 | Э***2 | Шайба | |
| 90 | М***9 | Болт | |
| 91 | М***9 | Болт | |
| 93 | М***9 | Болт | |
| 94 | М***9 | Болт | |
| 97 | М***9 | Болт | |
| 99 | В***Н | Винт | |
| 102 | 1***9 | Шайба | |
| 103 | 1***9 | Шайба | |
| 106 | В***2 | Кольцо | |
| 110 | 6***0 | Шарик | |
| 117 | 1***6 | Подшипник | |
| 120 | 2***1 | Манжета | |
| 122 | 0***2 | Кольцо | |
| 123 | 3***1 | Кольцо | |
| 131 | 4***0 | Блок переливных клапанов | |
| 135 | Э***9 | Кольцо | |
| 140 | В***0 | Кольцо | |
| 141 | 3***8 | Подшипник | |
| 143 | М***6 | Болт | |
| 144 | М***9 | Болт | |
| 145 | 0***3 | Кольцо | |
| 146 | 1***9 | Шайба | |
| 156 | 3***6 | Гидромотор |
