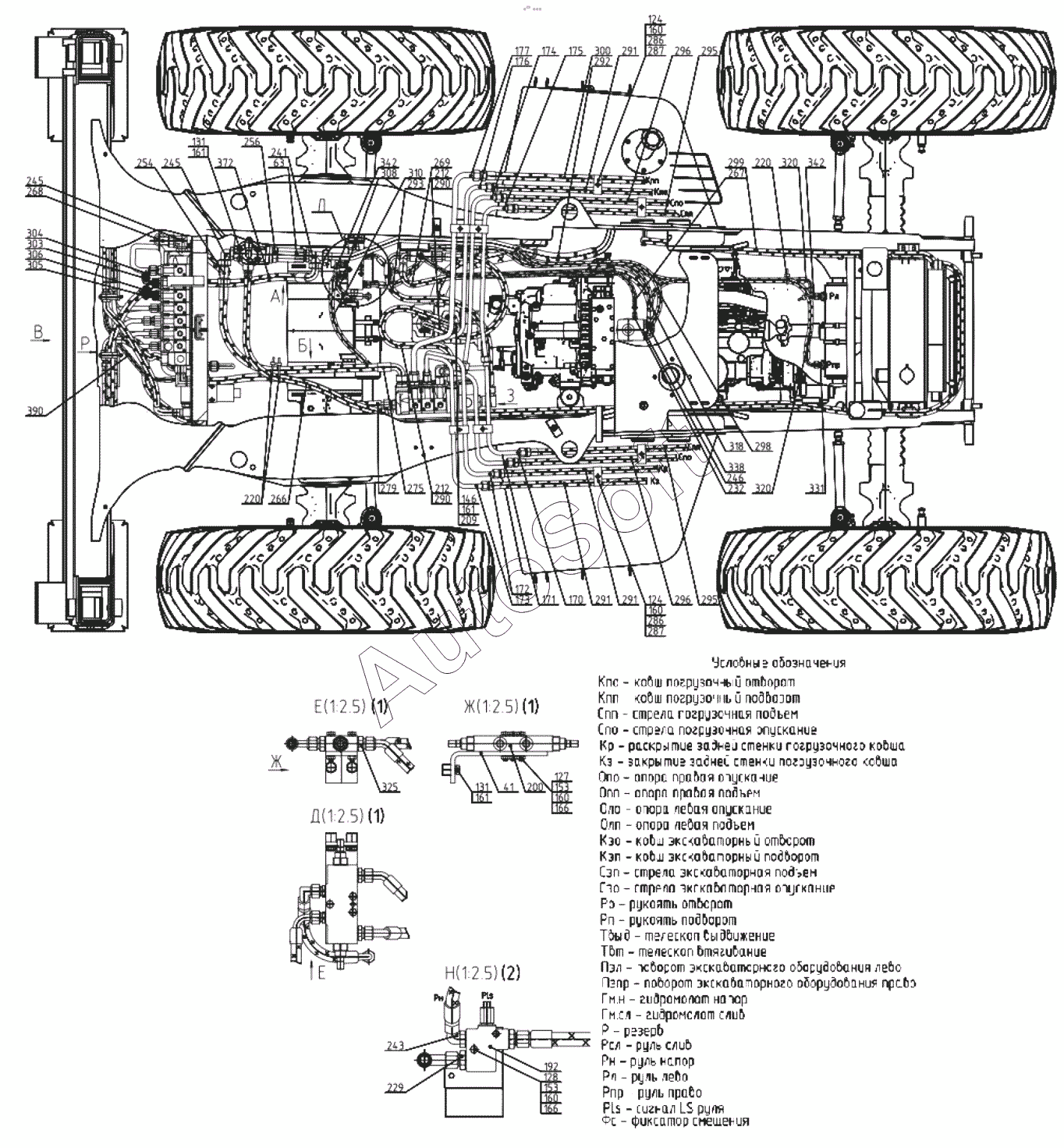

Каталог запасных частей к технике: ТВЭКС TLB 935 (2020). Компоновка оборудования
41
63
124
124
127
128
131
131
146
153
153
160
160
160
160
161
161
161
166
166
170
171
172
173
174
175
176
177
200
209
212
212
220
220
229
232
241
243
245
245
246
254
256
266
267
268
269
275
279
286
286
287
287
290
290
291
291
291
292
293
295
295
296
296
298
299
300
303
304
305
306
308
310
318
320
320
325
331
338
342
342
372
390
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 8***0 | Трубопровод | |
| 3 | 8***0 | Трубопровод | |
| 4 | 8***0 | Трубопровод | |
| 5 | 8***0 | Трубопровод | |
| 6 | 8***0 | Трубопровод | |
| 7 | 8***0 | Трубопровод | |
| 8 | 8***0 | Трубопровод | |
| 9 | 8***0 | Трубопровод | |
| 10 | 8***0 | Кронштейн | |
| 41 | 8***0 | Кронштейн | |
| 63 | 8***0 | Клапан фильтра | |
| 118 | 0***1 | Болт | |
| 120 | 0***1 | Болт | |
| 122 | 0***1 | Болт | |
| 123 | 0***1 | Болт | |
| 124 | 0***1 | Болт | |
| 127 | 0***1 | Болт | |
| 128 | Б***т | Болт | |
| 131 | 0***1 | Болт | |
| 132 | 0***1 | Болт | |
| 136 | 0***1 | Болт | |
| 138 | 0***1 | Болт | |
| 139 | 0***1 | Болт | |
| 144 | 0***1 | Винт | |
| 145 | В***т | Винт | |
| 146 | В***т | Винт | |
| 152 | 0***1 | Гайка | |
| 153 | 0***1 | Гайка | |
| 154 | 0***1 | Гайка | |
| 159 | 0***1 | Шайба | |
| 160 | 0***1 | Шайба | |
| 161 | 0***1 | Шайба | |
| 162 | 0***1 | Шайба | |
| 165 | 0***1 | Шайба плоская | |
| 166 | 0***1 | Шайба | |
| 167 | 0***1 | Шайба | |
| 170 | 0***1 | Трубка подачи | |
| 171 | 0***1 | Трубка подачи | |
| 172 | 0***1 | Труба в сборе | |
| 173 | 0***1 | Труба в сборе | |
| 174 | 0***1 | Трубка подачи | |
| 175 | 0***1 | Трубка подачи | |
| 176 | 0***1 | Трубка подачи | |
| 177 | 0***1 | Трубка подачи | |
| 178 | 0***1 | Труба гидромолота | |
| 179 | 0***1 | Труба гидромолота | |
| 180 | 0***1 | Трубка обратного слива в бак в сборе | |
| 181 | 0***1 | Кронштейн погрузочного гидрораспределителя | |
| 182 | 0***1 | Гидрораспределитель | |
| 183 | 0***1 | Гидрораспределитель | |
| 184 | 0***1 | Сдвоенный насос | |
| 185 | 0***1 | Дивертор | |
| 191 | 0***1 | кольцо | |
| 194 | 0***1 | Хомут трубы | |
| 196 | 0***1 | Патрубок всасывающий | |
| 197 | 0***1 | Кольцевое уплотнение | |
| 198 | 0***1 | Фильтроэлемент | |
| 199 | 0***1 | Фильтр сливной | |
| 200 | 0***1 | Тормозной клапан | |
| 205 | 0***1 | Корпус спар. Зажима | |
| 208 | 0***1 | Накладка | |
| 209 | 0***1 | Полуфланец | |
| 212 | 0***1 | Уплотнения | |
| 215 | 0***1 | Композитный хомут червячной передачи | |
| 216 | 0***1 | Хомут | |
| 217 | 0***1 | Хомут | |
| 219 | 0***1 | Хомут | |
| 220 | 0***1 | Хомут | |
| 222 | 0***1 | Четырехлинейный клапан с дискретным элек- трооборудованием | |
| 223 | 0***1 | Корпус клапана | |
| 224 | 0***1 | Электромагнит | |
| 225 | К***н | Клапан | |
| 226 | 0***1 | Измерительная муфта с предохранительным колпаком | |
| 227 | 0***1 | Шланг всасывания | |
| 229 | 0***1 | Штуцер | |
| 230 | 0***4 | Штуцер | |
| 232 | 0***1 | Штуцер | |
| 235 | 0***1 | Фитинг | |
| 236 | 0***1 | Фитинг | |
| 241 | 0***4 | Тройник с контргайкой | |
| 243 | 0***1 | Колено | |
| 244 | 0***4 | Угольник | |
| 245 | 0***1 | Колено | |
| 246 | 0***1 | Угольник | |
| 248 | 0***1 | Соединительный элемент | |
| 250 | 0***4 | Угольник | |
| 252 | 0***4 | Угольник | |
| 254 | 0***1 | Тройник | |
| 255 | 0***1 | Переходник | |
| 256 | 0***1 | Штуцер | |
| 259 | 0***1 | Регулируемое колено | |
| 263 | 0***1 | Кольцевое уплотнение | |
| 264 | 0***1 | Кольцевое уплотнение | |
| 265 | 0***1 | Кольцевое уплотнение | |
| 266 | 0***1 | Шланг | |
| 267 | 0***3 | Рукав в сборе | |
| 268 | 0***3 | Шланг | |
| 269 | 0***3 | Рукав в сборе | |
| 271 | 0***1 | Переходник | |
| 272 | 0***1 | Переходник | |
| 273 | 0***1 | Ограничитель клапанав сборе | |
| 274 | 0***1 | Переходник | |
| 275 | 0***1 | Шланг в сборе | |
| 276 | 0***1 | Переходник | |
| 277 | 0***1 | Переходник | |
| 278 | 0***1 | Втулка | |
| 279 | 0***1 | Шланг | |
| 281 | 0***1 | Регулируемое колено | |
| 282 | 0***1 | Колено в сборе | |
| 286 | 0***1 | Резиновая подушка | |
| 287 | 0***1 | Хомут трубки в сборе | |
| 290 | 0***3 | Шланг напорный | |
| 291 | 0***1 | Шланг ковша погрузочного | |
| 292 | 0***1 | Шланг сливной | |
| 293 | 0***3 | Шланг в сборе | |
| 295 | 0***1 | Рукав в сборе | |
| 296 | 0***1 | Рукав в сборе | |
| 298 | 0***3 | Рукав в сборе | |
| 299 | 0***1 | Шланг гидравлический нижний | |
| 300 | 0***3 | Шланг ковша погрузочного | |
| 303 | 0***3 | Рукав стабилизатора правый | |
| 304 | 0***3 | Рукав стабилизатора правый | |
| 305 | 0***3 | Рукав стабилизатора правый | |
| 306 | 0***3 | Рукав в сборе | |
| 308 | 0***1 | РВД | |
| 310 | 0***1 | РВД | |
| 313 | 0***1 | РВД | |
| 315 | 0***1 | РВД | |
| 318 | 0***1 | РВД | |
| 320 | 0***1 | РВД | |
| 325 | 0***1 | Адаптер | |
| 328 | 0***1 | Адаптер | |
| 331 | 0***1 | Адаптер | |
| 338 | 0***1 | Адаптер | |
| 342 | 0***1 | Штуцер | |
| 353 | 8***1 | Зажим шланга | |
| 354 | 8***1 | Зажим шланга | |
| 355 | 8***1 | Зажим шланга | |
| 356 | 8***1 | Зажим шланга | |
| 357 | 0***1 | Зажимная пластина | |
| 358 | 0***1 | Опорная стойка | |
| 359 | 0***1 | Болт | |
| 365 | 0***1 | РВД | |
| 366 | 0***1 | РВД | |
| 367 | 0***1 | РВД | |
| 368 | 0***1 | РВД | |
| 369 | 0***1 | Адаптер | |
| 372 | 0***1 | РВД | |
| 373 | 0***1 | РВД | |
| 374 | 0***1 | РВД | |
| 377 | 0***1 | РВД | |
| 378 | 0***1 | РВД | |
| 379 | 0***1 | РВД | |
| 380 | 0***1 | РВД | |
| 382 | 0***1 | РВД | |
| 383 | 0***1 | РВД | |
| 384 | 0***1 | РВД | |
| 385 | 0***1 | РВД | |
| 387 | 0***1 | РВД | |
| 388 | 0***1 | РВД | |
| 390 | Р***е | Рукав в сборе |
