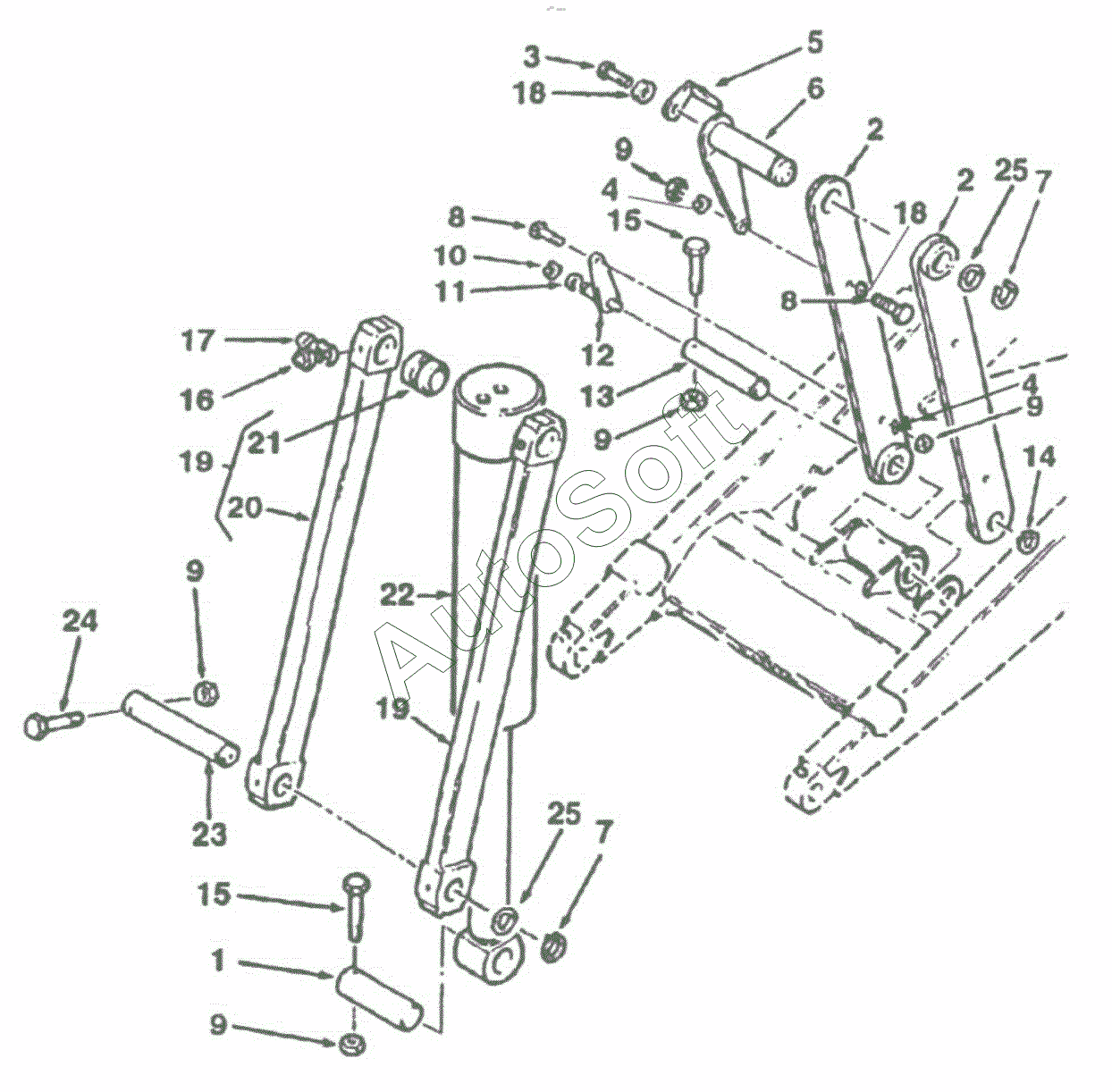

Каталог запасных частей к технике: ТВЭКС TLB 935 (2020). Соединения
1
2
2
3
4
4
5
6
7
7
8
8
9
9
9
9
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Палец цилиндра ковша погрузчика | |
| 2 | 8***0 | Тяга в сборе | |
| 3 | 0***1 | Болт | |
| 4 | 0***1 | Шайба | |
| 5 | 8***0 | Указатель угла ковша погрузочного | |
| 6 | 8***0 | Палец с ригелем | |
| 7 | 8***0 | Шайба | |
| 8 | 0***1 | Болт | |
| 9 | 0***1 | Гайка | |
| 10 | 0***1 | Пружинное кольцо высокой прочности | |
| 11 | 0***1 | Шайба | |
| 12 | 8***0 | Шкворень | |
| 13 | 8***0 | Палец | |
| 14 | 3***1 | Наружное пружинное кольцо | |
| 15 | 0***1 | Болт | |
| 16 | 0***1 | Масленка | |
| 17 | 3***2 | Крышка | |
| 18 | 0***3 | Шайба | |
| 19 | 8***0 | Тяга в сборе | |
| 20 | 8***0 | Тяга | |
| 21 | 8***0 | Втулка | |
| 22 | 1***0 | Гидроцилиндр ковша погрузочного оборудования | |
| 23 | 8***0 | Палец | |
| 24 | 0***1 | Болт | |
| 25 | 1***2 | Шайба |
