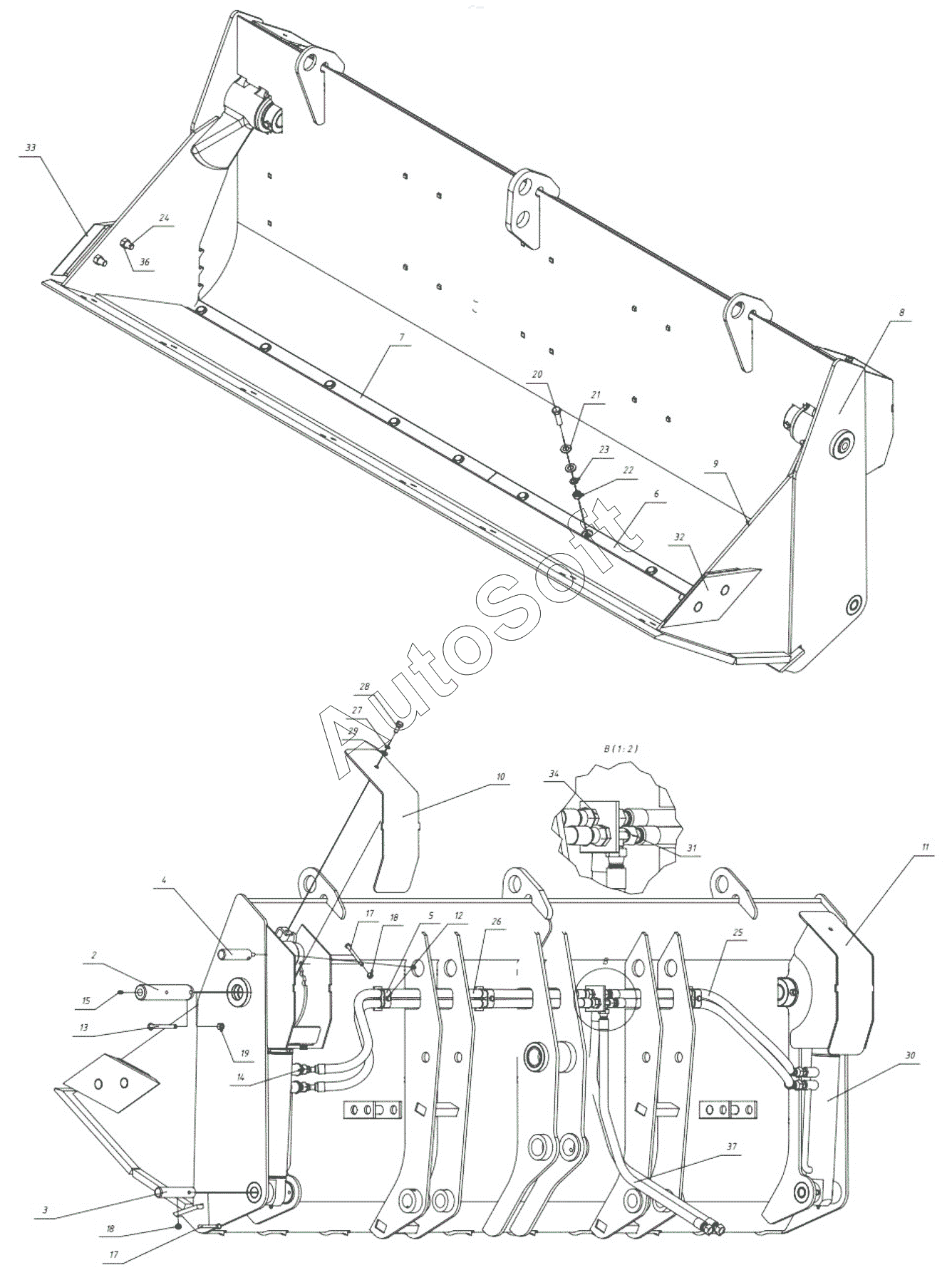

Каталог запасных частей к технике: ТВЭКС TLB 935 (2020). Установка ковша
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
36
37
10
2
3
4
5
6
7
8
9
11
12
13
14
15
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Ковш челюстной | |
| 2 | 8***0 | Ось | |
| 3 | 8***0 | Ось | |
| 4 | 8***0 | Ось | |
| 5 | 8***0 | Прижим | |
| 6 | 8***0 | Нож | |
| 7 | 8***0 | Нож | |
| 8 | 8***0 | Задняя стенка | |
| 9 | 8***0 | Челюсть | |
| 10 | 8***0 | Кожух левый | |
| 11 | 8***0 | Кожух правый | |
| 12 | 0***1 | Болт | |
| 13 | 0***1 | Болт | |
| 14 | 0***1 | Адаптер | |
| 15 | 0***1 | Масленка | |
| 16 | 0***1 | Колпачок с язычком для прессмасленок | |
| 17 | 0***1 | Болт | |
| 18 | 0***1 | Гайка стопорная | |
| 19 | 0***1 | Гайка стопорная | |
| 20 | 0***1 | Болт | |
| 21 | 0***1 | Шайба плоская | |
| 22 | 0***1 | Гайка | |
| 23 | 0***1 | Шайба | |
| 24 | 0***1 | Болт | |
| 25 | 0***1 | РВД | |
| 26 | 0***1 | РВД | |
| 27 | 0***1 | Шайба | |
| 28 | 0***1 | Болт | |
| 29 | 0***1 | Шайба | |
| 30 | 0***2 | Гидроцилиндр ковша | |
| 31 | 0***1 | Адаптер | |
| 32 | 0***1 | Боковой резец ковша левый | |
| 33 | 0***1 | Боковой резец ковша правый | |
| 34 | 0***1 | Гайка | |
| 35 | 0***1 | Болт | |
| 36 | 0***1 | Гайка | |
| 37 | 0***1 | Шланг ковша |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
