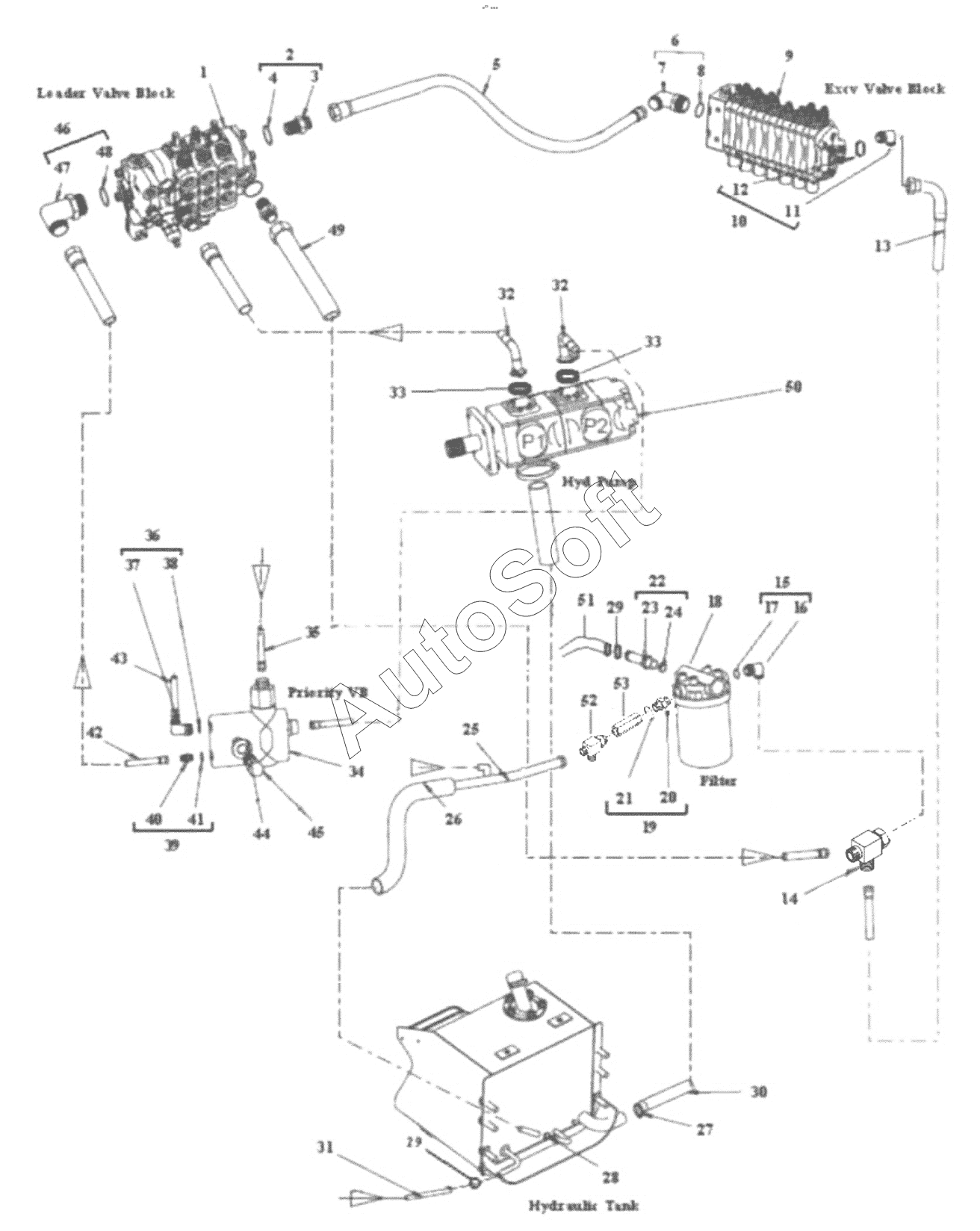

Каталог запасных частей к технике: ТВЭКС TLB 825 (2016). Компоновка гидрооборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | 3-золотниковый гидрораспределитель | |
| 2 | 1***9 | Адаптер в сборе | |
| 3 | 1***8 | Переходник | |
| 4 | 8***1 | Кольцевое уплотнение | |
| 5 | 1***6 | Шланг высокого давления | |
| 6 | 1***9 | Колено в сборе | |
| 7 | 1***0 | Адаптер | |
| 8 | 8***1 | Кольцевое уплотнение | |
| 9 | 1***9 | 7-золотниковый гидрораспределитель экскаваторного оборудования | |
| 10 | 3***1 | Угольник 90 | |
| 11 | 3***1 | Угольник | |
| 12 | 8***1 | Кольцевое уплотнение | |
| 13 | 1***7 | Шланг обратного слива экскаваторного оборудования | |
| 14 | 3***1 | Муфта шарнира | |
| 15 | 3***1 | Колено | |
| 16 | 3***1 | Угольник | |
| 17 | 8***1 | Кольцевое уплотнение | |
| 18 | 1***8 | Оголовок фильтра гидравлического | |
| 19 | 6***1 | Адаптер в сборе | |
| 20 | Ш***р | Штуцер по стандарту DKO | |
| 21 | O***G | Кольцо | |
| 22 | 6***2 | Переходник | |
| 23 | А***р | Адаптер | |
| 24 | 8***1 | Уплотнение | |
| 25 | 1***7 | Трубка обратного слива в бак в сборе | |
| 26 | 6***1 | Шланг сливной | |
| 27 | 3***1 | Хомут червячный | |
| 28 | 3***1 | Хомут червячный | |
| 29 | 3***1 | Хомут | |
| 30 | 6***1 | Шланг всасывания | |
| 31 | 1***1 | Шланг гидравлический нижний | |
| 32 | 6***1 | Шланг напорный | |
| 33 | 3***1 | Уплотнение | |
| 34 | 1***8 | Клапан приоритетный | |
| 35 | 1***0 | Рукав в сборе | |
| 36 | 3***1 | Угольник | |
| 37 | 3***1 | Угольник | |
| 38 | 8***1 | Кольцо | |
| 39 | 3***1 | Соединительная муфта в сборе | |
| 40 | 3***1 | Соединительная муфта | |
| 41 | 8***1 | Уплотнение | |
| 42 | 6***1 | Шланг в сборе | |
| 43 | 1***9 | Рукав в сборе | |
| 44 | 3***1 | Шайба | |
| 45 | 3***1 | Болт | |
| 46 | 1***7 | Угольник в сборе | |
| 47 | 1***6 | Угольник | |
| 48 | 8***1 | Кольцевое уплотнение | |
| 49 | 1***0 | Шланг в сборе | |
| 50 | 6***2 | Насос в сборе | |
| 51 | 1***0 | Шланг | |
| 52 | 3***1 | Тройник | |
| 53 | T***7 | Клапан фильтра |
