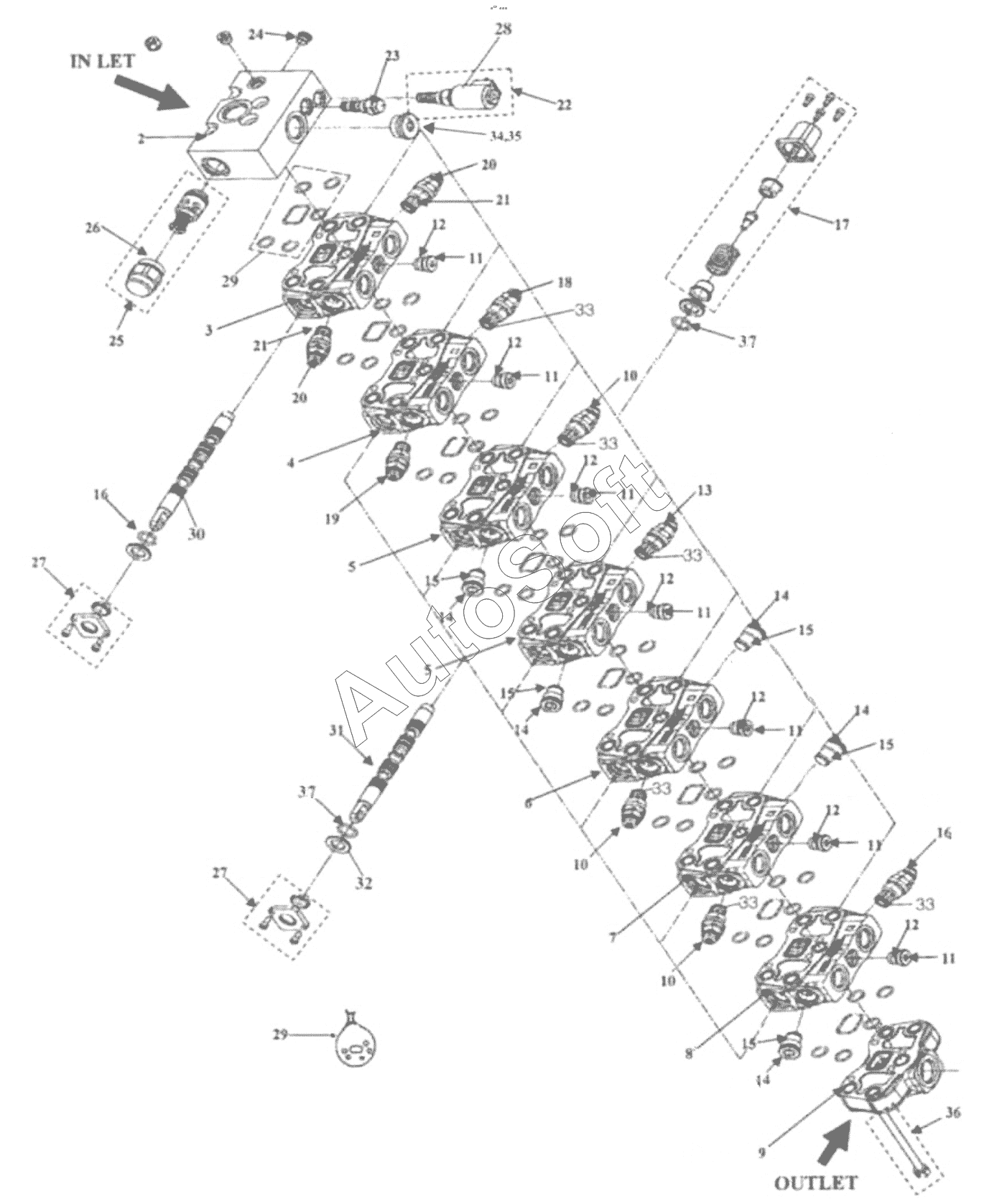

Каталог запасных частей к технике: ТВЭКС TLB 825 (2016). Гидрораспределитель с открытым центром 7-ти золотниковый Walvoil
2
3
4
5
5
6
7
8
9
10
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
14
14
14
14
15
15
15
15
15
16
16
17
18
19
20
20
21
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
33
33
33
33
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | 7-золотниковый гидрораспределитель экскаваторного оборудования | |
| 2 | 1***4 | Корпус напорной секции | |
| 3 | 1***5 | Секция поворота | |
| 4 | 1***6 | Секция стрелы | |
| 5 | 1***7 | Секция стабилизатора | |
| 6 | 1***8 | Секция погрузчика | |
| 7 | 1***9 | Секция ковша | |
| 8 | 1***0 | Секция гидромолота | |
| 9 | 1***0 | Крышка входная | |
| 10 | 1***6 | Гидроклапан | |
| 11 | 1***6 | Обратный клапан | |
| 12 | 1***3 | Уплотнение | |
| 13 | 1***5 | Гидроклапан | |
| 14 | 1***3 | ARV заглушка | |
| 15 | 1***4 | Комплект уплотнений | |
| 16 | 1***2 | Гидроклапан | |
| 17 | 1***9 | Комплект крышки с пружиной | |
| 18 | 1***2 | Гидроклапан | |
| 19 | 1***3 | Гидроклапан | |
| 20 | 1***1 | Гидроклапан | |
| 21 | 1***2 | Кольцевое уплотнение | |
| 22 | 1***3 | Соленоид в сборе | |
| 23 | 1***2 | Обратный клапан, бокового смещения | |
| 24 | 1***6 | Кольцевое уплотнение | |
| 25 | 1***4 | Антикавитационный клапан | |
| 26 | 1***5 | Кольцевое уплотнение | |
| 27 | 1***5 | Крышка золотника | |
| 28 | 1***3 | Соленоид электрогидравлический | |
| 29 | 1***9 | Комплект уплотнений | |
| 30 | 1***4 | Золотник поворота | |
| 31 | 1***5 | Золотник | |
| 32 | 1***0 | Уплотнение | |
| 33 | 1***0 | Комплект колец | |
| 34 | 1***2 | Заглушка | |
| 35 | 1***3 | Кольцо | |
| 36 | 1***1 | Комплект соединительных стержней | |
| 37 | 1***1 | Кольцо |
