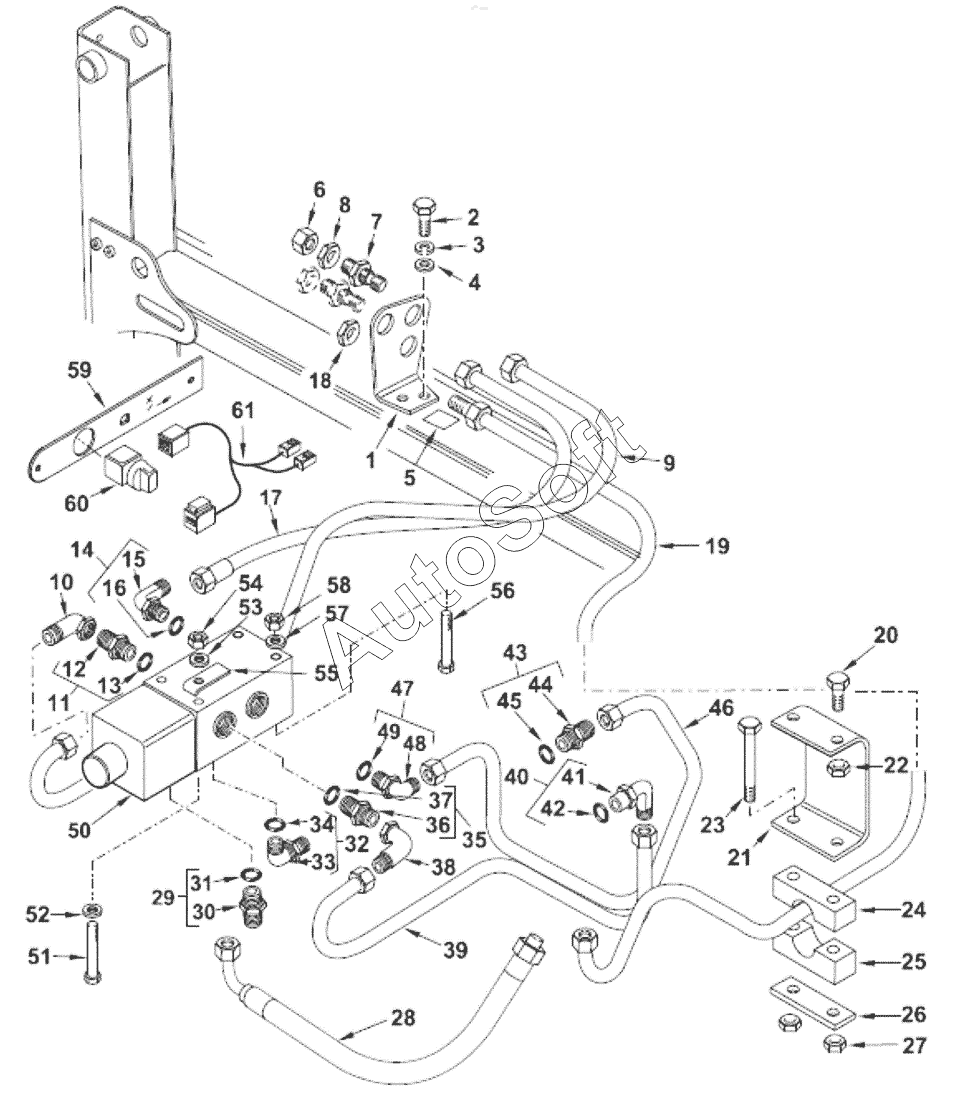

Каталог запасных частей к технике: ТВЭКС TLB 825 (2016). Дополнительная гидравлическая линия - дивертер шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
53
54
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Кронштейн крепления труб | |
| 2 | 3***1 | Болт | |
| 3 | 3***1 | Шайба | |
| 4 | 3***1 | Шайба | |
| 5 | 6***1 | Наклейка | |
| 6 | 3***1 | Заглушка | |
| 7 | 3***1 | Штуцер-крепеж | |
| 8 | 3***1 | Гайка | |
| 9 | 6***2 | Труба монтажная | |
| 10 | 3***1 | Угольник | |
| 11 | 8***1 | Переходник в сборе | |
| 12 | Ш***р | Штуцер по стандарту DKO | |
| 13 | 8***1 | Уплотнение | |
| 14 | 3***1 | Угольник | |
| 15 | У***к | Угольник | |
| 16 | 8***1 | Уплотнение | |
| 17 | 6***3 | Труба напорная гидромолота | |
| 18 | 3***1 | Гайка | |
| 19 | 6***1 | Труба в сборе слива гидромолота | |
| 20 | 3***1 | Винт | |
| 21 | 6***1 | Кронштейн прижима трубы | |
| 22 | 1***1 | Контргайка нейлоновой вставкой | |
| 23 | 1***1 | Болт | |
| 24 | 3***3 | Хомут трубы | |
| 25 | 6***1 | Прижим трубы | |
| 26 | 1***1 | Зажим пластины | |
| 27 | 1***1 | Контргайка нейлоновой вставкой | |
| 28 | 6***1 | Рукав в сборе | |
| 29 | 3***1 | Штуцер | |
| 30 | Ш***р | Штуцер по стандарту DKO | |
| 31 | 8***1 | Уплотнение | |
| 32 | 3***1 | Штуцер | |
| 33 | Ш***р | Штуцер по стандарту DKO | |
| 34 | 8***1 | Уплотнение | |
| 35 | 8***1 | Переходник в сборе | |
| 36 | Ш***р | Штуцер по стандарту DKO | |
| 37 | 8***1 | Уплотнение | |
| 38 | 3***1 | Угольник | |
| 39 | 6***1 | Труба гидромолота | |
| 40 | 3***1 | Угольник | |
| 41 | E***W | Угольник | |
| 42 | 8***1 | Уплотнение | |
| 43 | 8***1 | Переходник в сборе | |
| 44 | C***R | Кольцевое уплотнение | |
| 45 | 8***1 | Уплотнение | |
| 46 | 6***1 | Труба гидромолота | |
| 47 | 3***1 | Угольник | |
| 48 | E***W | Угольник | |
| 49 | 8***1 | Уплотнение | |
| 50 | 6***1 | Клапан-Дивертор | |
| 51 | 3***1 | Винт | |
| 51 | 3***1 | Болт | |
| 52 | 3***1 | Шайба | |
| 53 | 3***1 | Шайба | |
| 53 | 3***1 | Шайба | |
| 54 | 1***1 | Контргайка нейлоновой вставкой | |
| 54 | 3***1 | Гайка | |
| 55 | 6***1 | Пластина | |
| 56 | 3***1 | Болт | |
| 57 | 3***1 | Шайба | |
| 58 | 1***1 | Контргайка нейлоновой вставкой | |
| 59 | 6***2 | Пластина переключателя гидромолота | |
| 60 | 6***1 | Переключатель гидромолота | |
| 61 | 6***2 | Жгут включения гидромолота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
