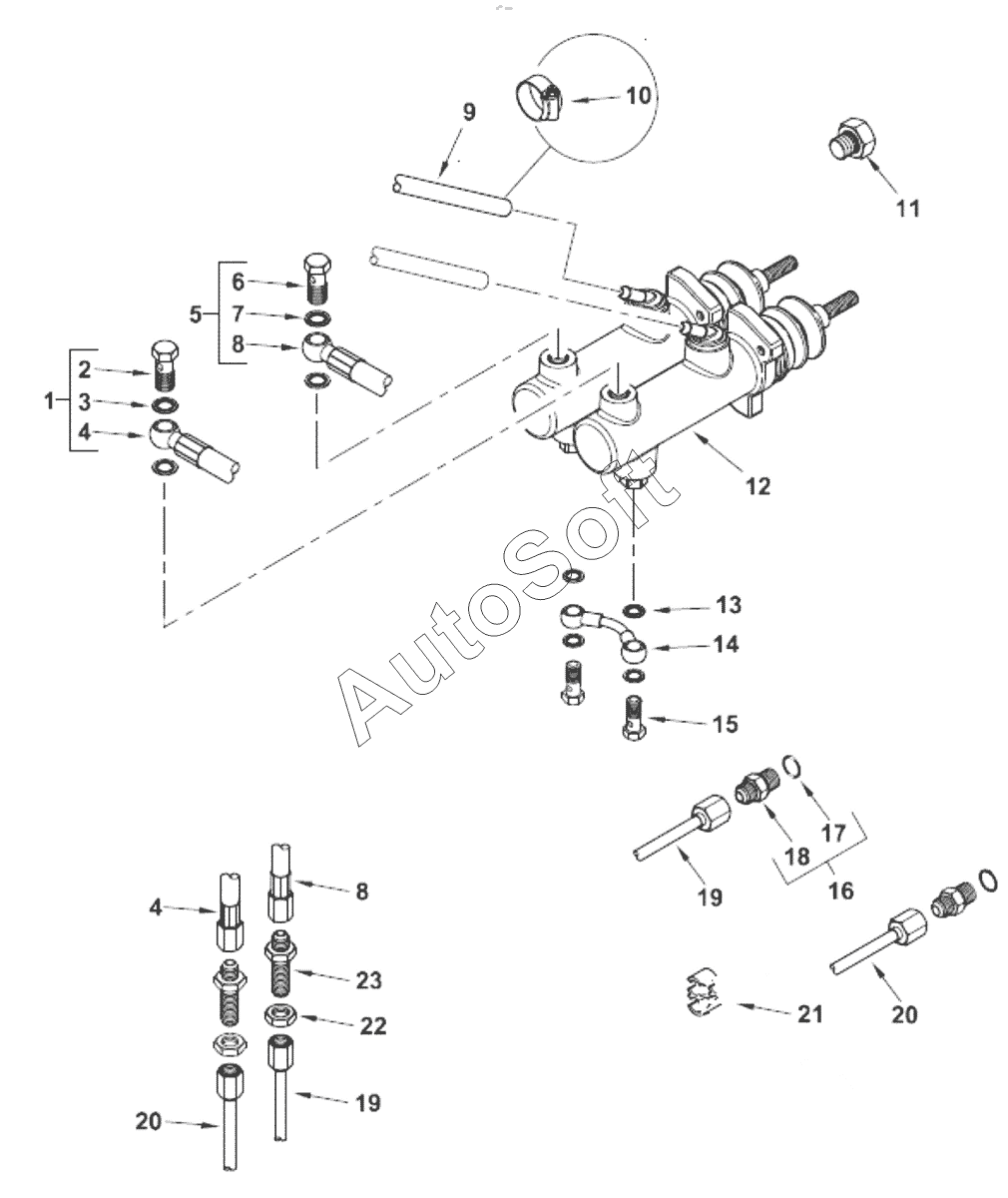

Каталог запасных частей к технике: ТВЭКС TLB 825 (2016). Схема тормоза
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Рукав в сборе левый | |
| 2 | B***T | Болт | |
| 3 | W***R | Шайба | |
| 4 | H***E | шланг | |
| 5 | 6***1 | Рукав в сборе правый | |
| 6 | B***T | Болт | |
| 7 | W***R | Шайба | |
| 8 | H***E | шланг | |
| 9 | 6***1 | Рукав тормозного бачка | |
| 10 | 3***1 | Зажим | |
| 11 | 8***1 | Пробка | |
| 12 | 6***2 | Главный цилиндр в сборе | |
| 13 | 6***1 | Шайба | |
| 14 | 6***1 | Труба | |
| 15 | 6***1 | Болт-банжо | |
| 16 | 6***1 | Штуцер с кольцом | |
| 17 | 8***1 | Кольцо | |
| 18 | C***R | Кольцевое уплотнение | |
| 19 | 6***1 | Труба в сборе | |
| 20 | 6***1 | Труба в сборе | |
| 21 | 1***8 | Фиксатор | |
| 22 | 3***1 | Гайка крепления перегородки | |
| 23 | 3***1 | Муфта крепления трубки к перегородке |
