Каталог запасных частей к технике: ТВЭКС TLB 825 (2017). 3-SPOOLS
37
26
26
27
27
28
29
30
31
32
33
33
33
34
35
36
25
38
39
40
41
42
43
43
44
44
45
46
47
48
13
2
3
4
5
6
7
7
8
9
10
11
12
14
15
16
17
18
18
18
19
19
19
20
21
21
21
21
21
22
23
24

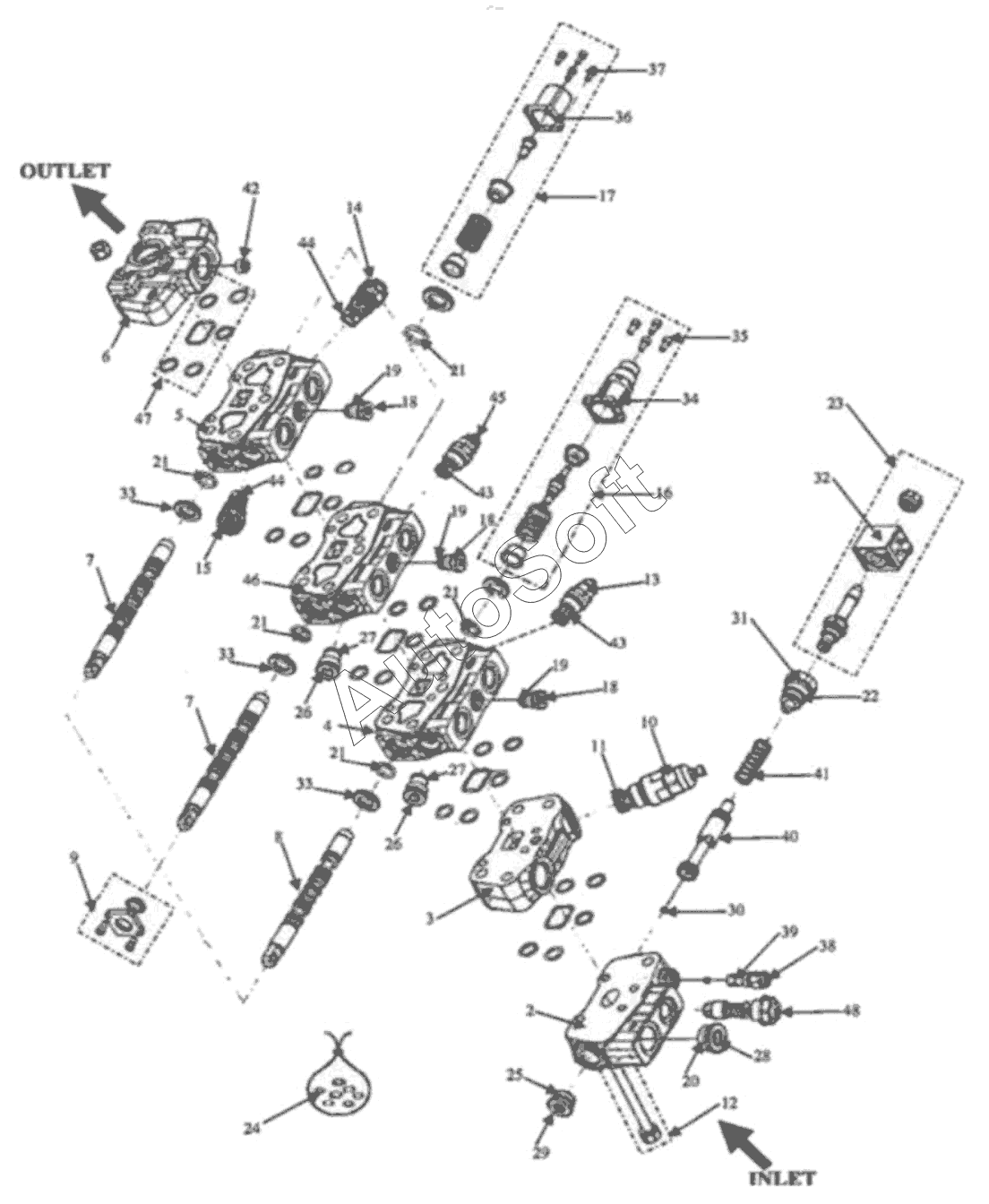

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | 3-золотниковый гидрораспределитель | |
| 2 | 1***5 | Входная крышка | |
| 3 | 1***6 | Входная секция | |
| 4 | 1***7 | Секция подъема | |
| 5 | 1***8 | Секция наклона | |
| 6 | 1***9 | Сливная секция | |
| 7 | 1***1 | Золотник наклона | |
| 8 | 1***2 | Золотник подъема | |
| 9 | 1***5 | Крышка золотника | |
| 10 | 1***3 | Главный предохранительный клапан | |
| 11 | 1***0 | Комплект уплотнений предохранительного клапана | |
| 12 | 1***3 | Комплект соединительных шпилек | |
| 13 | 1***3 | Гидроклапан | |
| 14 | 1***6 | Гидроклапан | |
| 15 | 1***7 | Гидроклапан | |
| 16 | 1***2 | Комплект плавающего упора | |
| 17 | 1***8 | Комплект управления наклона | |
| 18 | 1***6 | Обратный клапан | |
| 19 | 1***3 | Уплотнение | |
| 20 | 1***4 | Уплотнение, входной заглушки | |
| 21 | 1***1 | Кольцо | |
| 22 | 1***0 | Уплотнение выходной заглушки | |
| 23 | 1***3 | Соленоид электрогидравлический | |
| 24 | 1***1 | Комплект уплотнений промежуточный | |
| 25 | 1***5 | Уплотнение входной заглушки | |
| 26 | 1***3 | ARV заглушка | |
| 27 | 1***4 | Комплект уплотнений | |
| 28 | 1***6 | Заглушка в сборе | |
| 29 | 1***5 | Заглушка в сборе | |
| 30 | 1***7 | Диафрагма | |
| 31 | 1***8 | Заглушка в сборе | |
| 32 | 1***9 | Соленоид электрогидравлический | |
| 33 | 1***0 | Уплотнение | |
| 34 | 1***1 | Крышка золотника | |
| 35 | 1***2 | Болт крышки | |
| 36 | 1***3 | Крышка золотника | |
| 37 | 1***4 | Болт крышки | |
| 38 | 1***9 | Клапан предохранительный погрузочный | |
| 39 | 1***2 | Комплект уплотнений разгрузки | |
| 40 | 1***8 | Золотник разгрузки | |
| 41 | 1***7 | Пружина разгрузки | |
| 42 | 1***9 | Заглушка переливная | |
| 43 | 1***0 | Комплект колец | |
| 44 | 1***2 | Кольцевое уплотнение | |
| 45 | 1***4 | ARV | |
| 46 | 1***2 | Вспомогательная секция | |
| 47 | 1***9 | Комплект уплотнений | |
| 48 | 1***6 | Обратный клапан |
