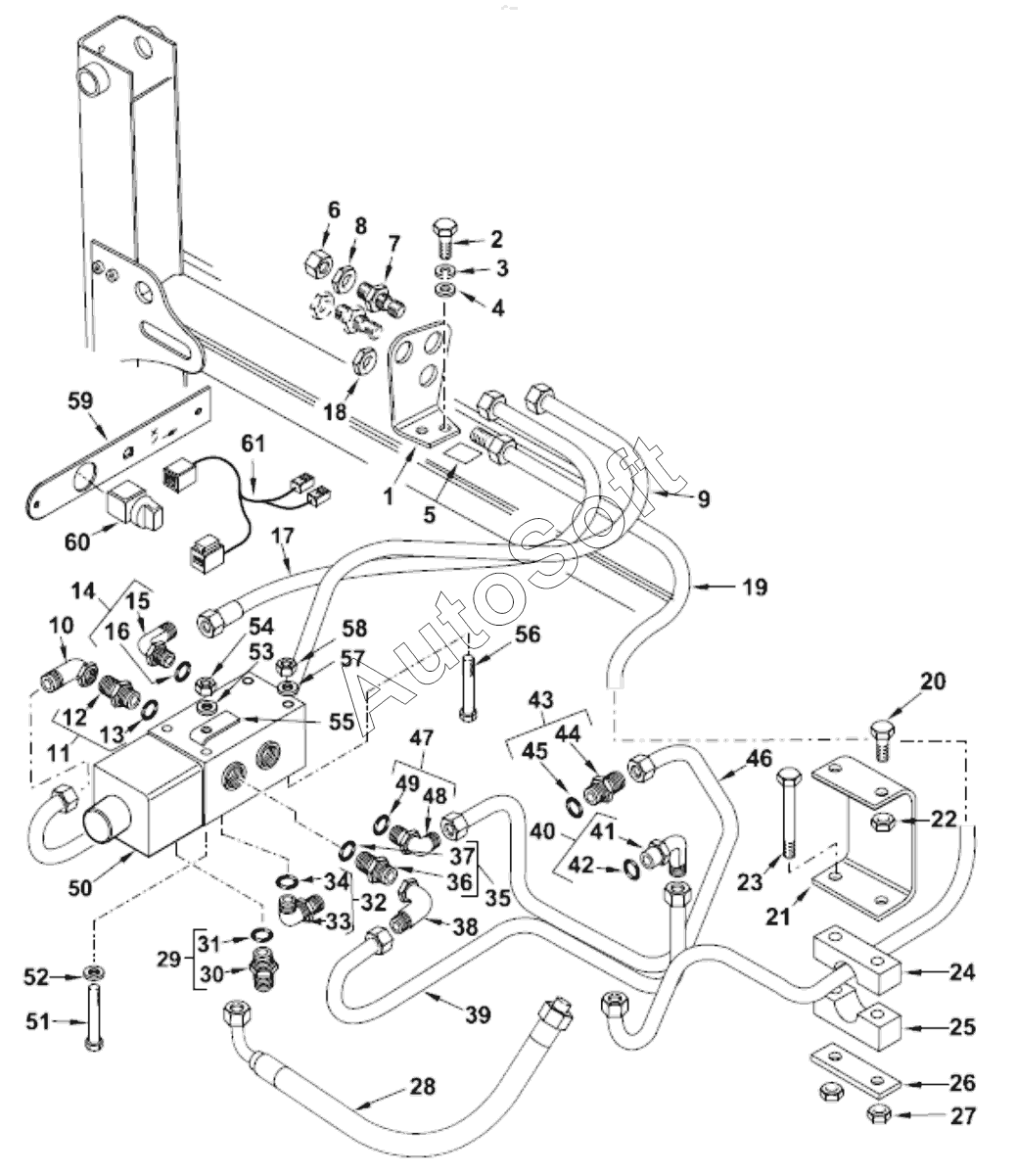

Каталог запасных частей к технике: ТВЭКС TLB 825 (2017). CHASSIS DIVERTER
49
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
33
50
51
51
52
53
53
54
54
54
54
55
56
57
58
59
60
61
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Кронштейн крепления труб | |
| 2 | 3***1 | Болт | |
| 3 | 3***1 | Шайба | |
| 4 | 3***1 | Шайба | |
| 5 | 6***1 | Наклейка | |
| 6 | 3***1 | Заглушка | |
| 7 | 3***1 | Штуцер-крепеж | |
| 8 | 3***1 | Гайка | |
| 9 | 6***2 | Труба монтажная | |
| 10 | 3***1 | Угольник | |
| 11 | 8***1 | Переходник в сборе | |
| 12 | F***g | Fitting | |
| 13 | 8***1 | Уплотнение | |
| 14 | 3***1 | Угольник | |
| 15 | E***w | Elbow | |
| 16 | 8***1 | Уплотнение | |
| 17 | 6***3 | Труба напорная гидромолота | |
| 18 | 3***1 | Гайка | |
| 19 | 6***1 | Труба в сборе слива гидромолота | |
| 20 | 3***1 | Винт | |
| 21 | 6***1 | Кронштейн прижима трубы | |
| 22 | 1***1 | Контргайка нейлоновой вставкой | |
| 23 | 1***1 | Болт | |
| 24 | 3***3 | Хомут трубы | |
| 25 | 6***1 | Прижим трубы | |
| 26 | 1***1 | Зажим пластины | |
| 27 | 1***1 | Контргайка нейлоновой вставкой | |
| 28 | 6***1 | Рукав в сборе | |
| 29 | 3***1 | Штуцер | |
| 30 | F***g | Fitting | |
| 31 | 8***1 | Уплотнение | |
| 32 | 3***1 | Штуцер | |
| 33 | F***g | Fitting | |
| 34 | 8***1 | Уплотнение | |
| 35 | 8***1 | Переходник в сборе | |
| 36 | F***g | Fitting | |
| 37 | 8***1 | Уплотнение | |
| 38 | 3***1 | Угольник | |
| 39 | 6***1 | Труба гидромолота | |
| 40 | 3***1 | Угольник | |
| 41 | E***W | Угольник | |
| 42 | 8***1 | Уплотнение | |
| 43 | 8***1 | Переходник в сборе | |
| 44 | C***R | Кольцевое уплотнение | |
| 45 | 8***1 | Уплотнение | |
| 46 | 6***1 | Труба гидромолота | |
| 47 | 3***1 | Угольник | |
| 48 | E***W | Угольник | |
| 49 | 8***1 | Уплотнение | |
| 50 | 6***1 | Клапан-Дивертор | |
| 51 | 3***1 | Винт | |
| 51 | 3***1 | Болт | |
| 52 | 3***1 | Шайба | |
| 53 | 3***1 | Шайба | |
| 53 | 3***1 | Шайба | |
| 54 | 1***1 | Контргайка нейлоновой вставкой | |
| 54 | 3***1 | Гайка | |
| 55 | 6***1 | Пластина | |
| 56 | 3***1 | Болт | |
| 57 | 3***1 | Шайба | |
| 58 | 1***1 | Контргайка нейлоновой вставкой | |
| 59 | 6***2 | Пластина переключателя гидромолота | |
| 60 | 6***1 | Переключатель гидромолота | |
| 61 | 6***2 | Жгут включения гидромолота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
