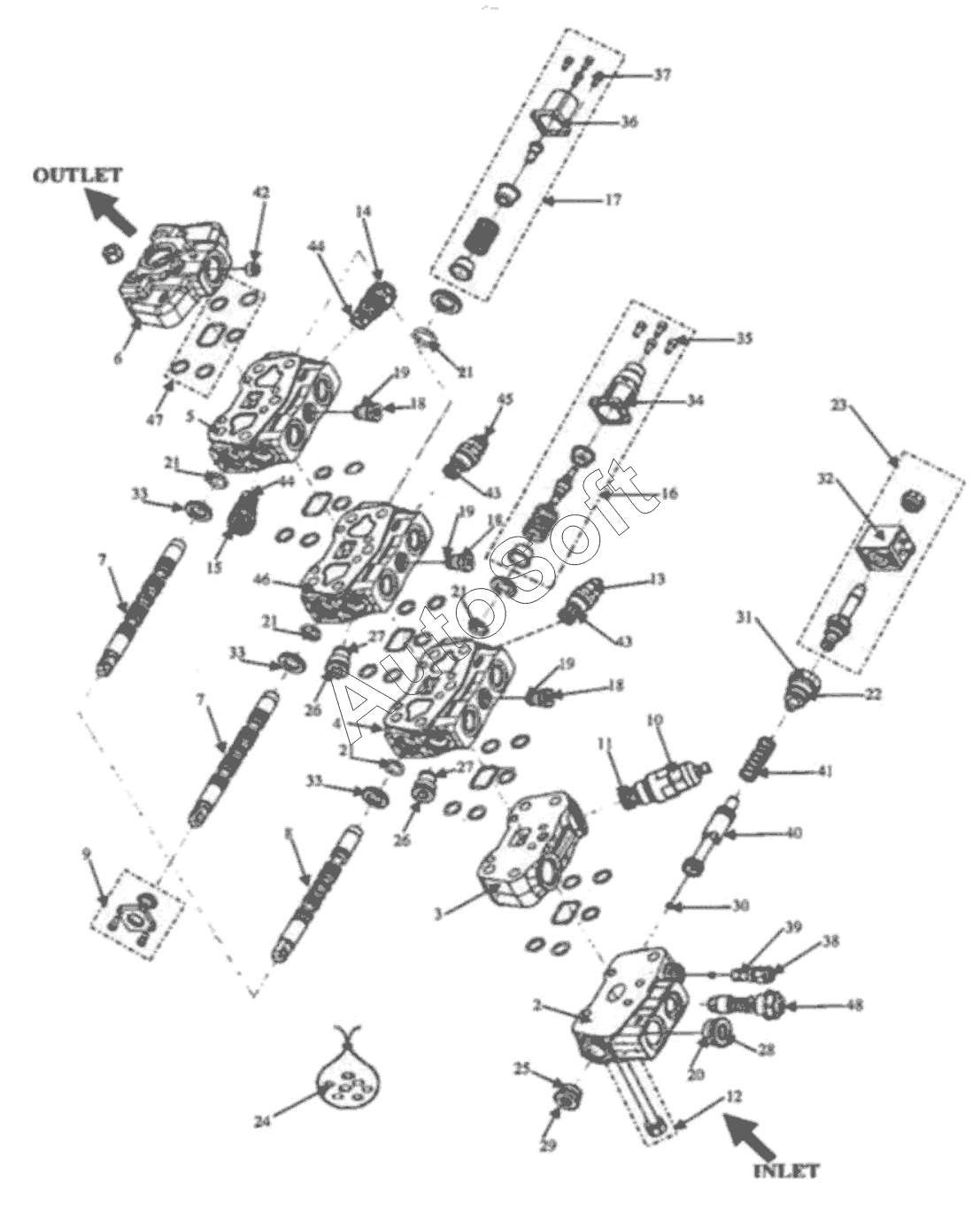

Каталог запасных частей к технике: ТВЭКС TLB 825 (2019). ГИДРОРАСПРЕДЕЛИТЕЛЬ С ОТКРЫТЫМ ЦЕНТРОМ WALVOIL 3 ЗОЛОТНИКА
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | 3-золотниковый гидрораспределитель | |
| 2 | 1***5 | Входная крышка | |
| 3 | 1***6 | Входная секция | |
| 4 | 1***7 | Секция подъема | |
| 5 | 1***8 | Секция наклона | |
| 6 | 1***9 | Сливная секция | |
| 7 | 1***1 | Золотник наклона | |
| 8 | 1***2 | Золотник подъема | |
| 9 | 1***5 | Крышка золотника | |
| 10 | 1***3 | Главный предохранительный клапан | |
| 11 | 1***0 | Комплект уплотнений предохранительного клапана | |
| 12 | 1***3 | Комплект соединительных шпилек | |
| 13 | 1***3 | Гидроклапан | |
| 14 | 1***6 | Гидроклапан | |
| 15 | 1***7 | Гидроклапан | |
| 16 | 1***2 | Комплект плавающего упора | |
| 17 | 1***8 | Комплект управления наклона | |
| 18 | 1***6 | Обратный клапан | |
| 19 | 1***3 | Уплотнение | |
| 20 | 1***4 | Уплотнение, входной заглушки | |
| 21 | 1***1 | Кольцо | |
| 22 | 1***0 | Уплотнение выходной заглушки | |
| 23 | 1***3 | Соленоид электрогидравлический | |
| 24 | 1***1 | Комплект уплотнений промежуточный | |
| 25 | 1***5 | Уплотнение входной заглушки | |
| 26 | 1***3 | ARV заглушка | |
| 27 | 1***4 | Комплект уплотнений | |
| 28 | 1***6 | Заглушка в сборе | |
| 29 | 1***5 | Заглушка в сборе | |
| 30 | 1***7 | Диафрагма | |
| 31 | 1***8 | Заглушка в сборе | |
| 32 | 1***9 | Соленоид электрогидравлический | |
| 33 | 1***0 | Уплотнение | |
| 34 | 1***1 | Крышка золотника | |
| 35 | 1***2 | Болт крышки | |
| 36 | 1***3 | Крышка золотника | |
| 37 | 1***4 | Болт крышки | |
| 38 | 1***9 | Клапан предохранительный погрузочный | |
| 39 | 1***2 | Комплект уплотнений разгрузки | |
| 40 | 1***8 | Золотник разгрузки | |
| 41 | 1***7 | Пружина разгрузки | |
| 42 | 1***9 | Заглушка переливная | |
| 43 | 1***0 | Комплект колец | |
| 44 | 1***2 | Кольцевое уплотнение | |
| 45 | 1***4 | ARV | |
| 46 | 1***2 | Вспомогательная секция | |
| 47 | 1***9 | Комплект уплотнений | |
| 48 | 1***6 | Обратный клапан |
