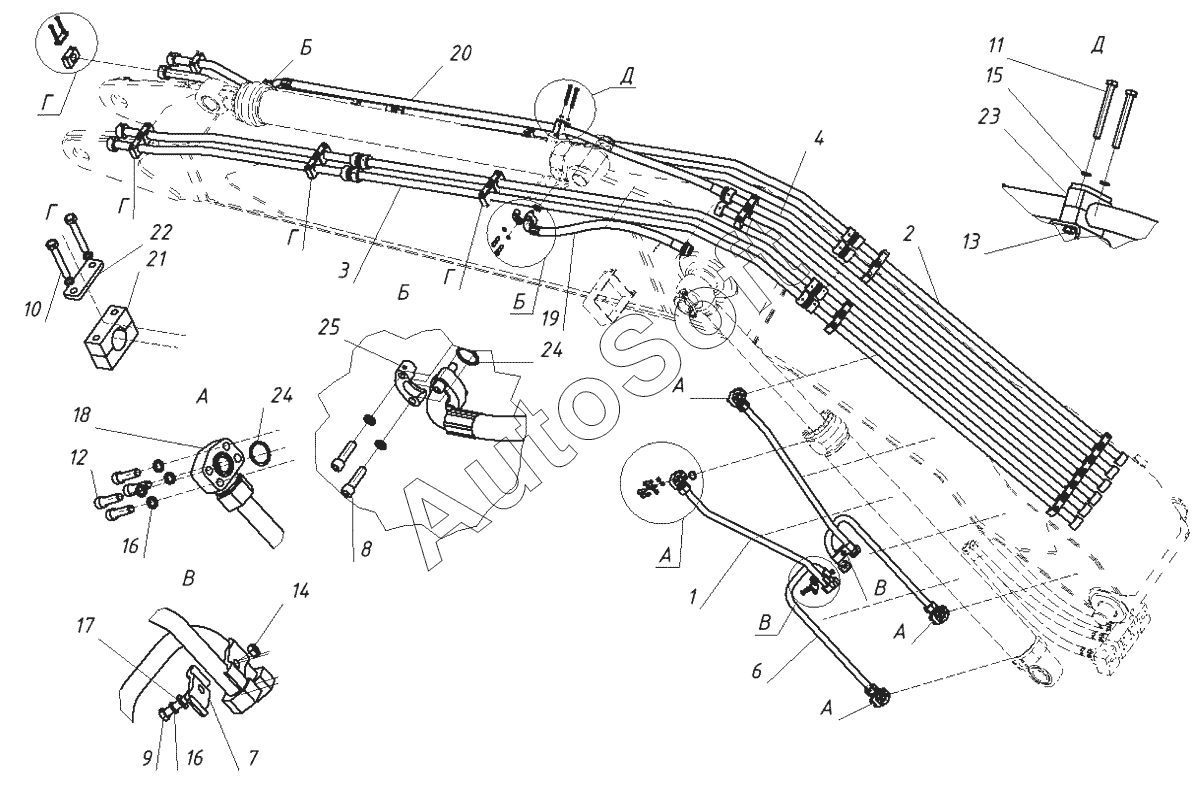

Каталог запасных частей к технике: ТВЭКС WX200 (2019). Гидроразводка стрелы с разводкой под гидромолот
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
000064202064 01
000064202121 01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 000064202064 01 | 0***1 | Рукав высокого давления | |
| 000064202121 01 | 0***1 | Рукав высокого давления | |
| 1 | 2***0 | Трубопровод стрелы | |
| 2 | 2***0 | Трубопровод по стреле | |
| 3 | 2***0 | Трубопровод по стреле | |
| 4 | 2***0 | Трубопровод рукояти | |
| 6 | 2***0 | Трубопровод стрелы | |
| 7 | 0***0 | Скоба | |
| 8 | 0***1 | Болт | |
| 9 | 0***1 | Болт | |
| 10 | 0***1 | Болт | |
| 11 | 0***1 | Болт | |
| 12 | 0***1 | Винт | |
| 13 | 0***1 | Гайка | |
| 14 | 0***1 | Гайка | |
| 15 | 0***1 | Шайба | |
| 16 | 0***1 | Шайба | |
| 17 | 0***1 | Шайба | |
| 18 | 0***1 | Фланец | |
| 19 | 0***1 | Рукав высокого давления | |
| 20 | 0***1 | Рукав высокого давления | |
| 21 | 0***1 | Корпус одиночного зажима | |
| 22 | 0***1 | Накладка | |
| 23 | 0***1 | Корпус одиночного зажима | |
| 24 | 0***1 | Уплотнение | |
| 25 | 0***1 | Полуфланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
