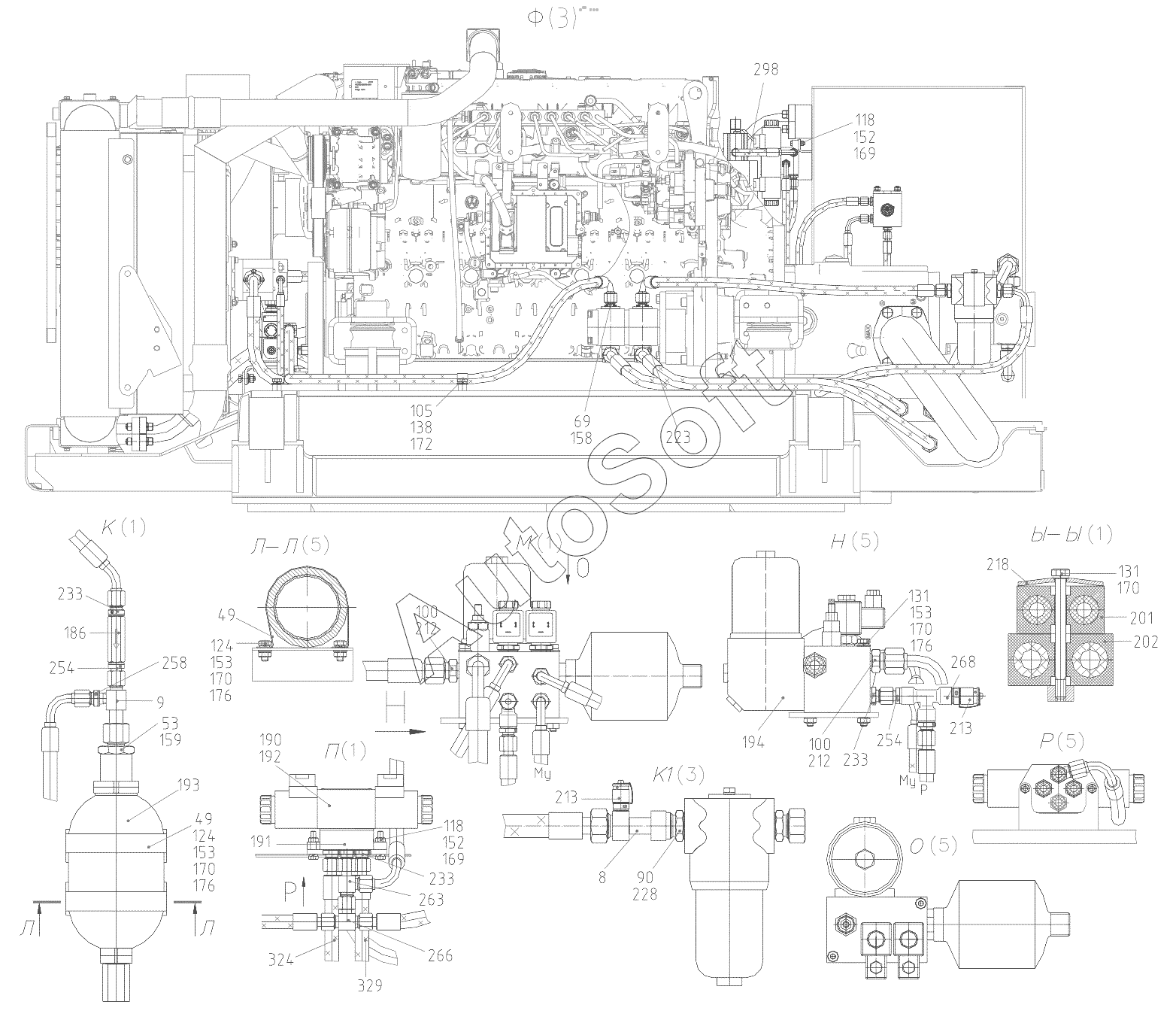

Каталог запасных частей к технике: ТВЭКС WX200 (2019). Гидрооборудование на поворотной платформе (механизм поворота “Бош-Рексрот”)
8
9
49
49
53
69
90
100
100
105
118
118
124
124
131
131
138
152
152
153
153
153
158
159
169
169
170
170
170
170
172
176
176
176
186
190
191
192
193
194
201
202
212
212
213
213
218
223
228
233
233
233
254
254
258
263
266
268
298
324
329
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Патрубок | |
| 3 | 2***0 | Кронштейн | |
| 5 | 3***0 | Переходник | |
| 8 | 2***0 | Переходник | |
| 9 | 3***0 | Переходник | |
| 14 | 2***0 | Кронштейн | |
| 28 | 0***0 | Гидрораспределитель | |
| 35 | 0***0 | Пневмогидроаккумулятор | |
| 43 | 2***0 | Рукав | |
| 44 | 2***0 | Фланец | |
| 45 | 2***0 | Фланец | |
| 46 | 2***0 | Фланец | |
| 47 | 2***0 | Фланец | |
| 49 | 3***0 | Хомут | |
| 53 | 3***0 | Штуцер | |
| 54 | 3***0 | Переходник | |
| 55 | 2***0 | Штуцер | |
| 56 | 2***0 | Кронштейн | |
| 58 | 2***0 | Фланец | |
| 60 | 2***0 | Фланец | |
| 62 | 2***0 | Планка | |
| 67 | 1***0 | Скоба | |
| 68 | 4***0 | Заглушка | |
| 69 | 1***0 | Фланец | |
| 72 | 3***0 | Заглушка | |
| 73 | 3***0 | Переходник | |
| 75 | 3***0 | Штуцер | |
| 77 | 0***0 | Гайка | |
| 79 | 0***0 | Заглушка | |
| 82 | 0***0 | Хомут | |
| 83 | 0***0 | Хомут | |
| 84 | 0***0 | Заглушка | |
| 85 | 0***0 | Гайка накидная | |
| 87 | 0***0 | Штуцер | |
| 90 | 3***0 | Штуцер | |
| 100 | 1***0 | Штуцер | |
| 104 | 0***0 | Хомут | |
| 105 | 0***0 | Хомут | |
| 114 | 0***1 | Болт | |
| 116 | 0***0 | Болт | |
| 117 | 0***1 | Болт | |
| 118 | 0***1 | Болт | |
| 119 | 0***1 | Болт | |
| 120 | 0***1 | Болт | |
| 122 | 0***1 | Болт | |
| 123 | 0***1 | Болт | |
| 124 | 0***1 | Болт | |
| 127 | 0***1 | Болт | |
| 128 | 0***1 | Болт | |
| 131 | 0***1 | Болт | |
| 132 | 0***1 | Болт | |
| 133 | 0***1 | Болт | |
| 136 | 0***1 | Болт | |
| 137 | 0***1 | Болт | |
| 138 | 0***1 | Болт | |
| 139 | 0***1 | Болт | |
| 140 | 0***1 | Болт | |
| 143 | 0***1 | Болт | |
| 144 | 0***1 | Болт | |
| 146 | 0***1 | Винт | |
| 147 | 0***1 | Винт | |
| 148 | 0***1 | Винт | |
| 149 | 0***1 | Винт | |
| 150 | 0***1 | Винт | |
| 151 | 0***1 | Винт | |
| 152 | 0***1 | Гайка | |
| 153 | 0***1 | Гайка | |
| 154 | 0***1 | Гайка | |
| 155 | 0***1 | Гайка | |
| 156 | 0***1 | Кольцо | |
| 157 | 0***1 | Кольцо | |
| 158 | 0***1 | Кольцо | |
| 159 | 0***1 | Кольцо | |
| 160 | 0***1 | Кольцо | |
| 161 | 0***1 | Кольцо | |
| 162 | 0***1 | Кольцо | |
| 163 | 0***1 | Кольцо | |
| 167 | 0***0 | Прокладка | |
| 169 | 0***1 | Шайба | |
| 170 | 0***1 | Шайба | |
| 171 | 0***1 | Шайба | |
| 172 | 0***1 | Шайба | |
| 173 | 0***1 | Шайба | |
| 174 | 0***1 | Шайба | |
| 176 | 0***1 | Шайба | |
| 177 | 0***1 | Шайба | |
| 178 | 0***1 | Шайба | |
| 180 | 0***1 | Блок клапанов | |
| 181 | 0***1 | Клапан | |
| 182 | 0***1 | Блок стабилизации | |
| 183 | 0***1 | Клапан | |
| 184 | 0***1 | Клапан зарядный | |
| 185 | 0***1 | Клапан | |
| 186 | 0***1 | Клапан обратный | |
| 187 | 0***1 | Клапан "ИЛИ" | |
| 188 | 0***1 | Корпус | |
| 189 | 0***1 | Вентиль-блок | |
| 190 | 0***1 | Клапан | |
| 191 | 0***1 | Плита | |
| 192 | 0***1 | Винт | |
| 193 | 0***1 | Пневмогидроаккумулятор | |
| 194 | 0***1 | Блок подготовки сигнала | |
| 195 | 0***1 | Пневмогидроаккумулятор | |
| 196 | 0***1 | Пневмогидроаккумулятор | |
| 197 | T***C | Распределительный блок | |
| 198 | 0***1 | Клапан | |
| 200 | 0***1 | Корпус одиночного зажима | |
| 201 | 0***1 | Корпус спаренного зажима | |
| 202 | 0***1 | Корпус спаренного зажима | |
| 203 | 0***1 | Полуфланец | |
| 204 | 0***1 | Полуфланец | |
| 205 | 0***1 | Полуфланец | |
| 206 | 0***1 | Полуфланец | |
| 207 | 0***1 | Полуфланец | |
| 209 | 0***1 | Полуфланец | |
| 210 | 0***1 | Прокладка | |
| 211 | 0***1 | Прокладка | |
| 212 | 0***1 | Прокладка | |
| 213 | 0***1 | Измерительная муфта с предохранительным колпаком | |
| 214 | 0***1 | Уплотнение | |
| 215 | 0***1 | Уплотнение | |
| 216 | 0***1 | Уплотнение | |
| 217 | 0***1 | Уплотнение | |
| 218 | 0***1 | Накладка | |
| 220 | 0***1 | Накладка | |
| 221 | 0***1 | Фильтр напорный | |
| 223 | 0***1 | Фланец | |
| 224 | 0***1 | Датчик давления | |
| 226 | 0***1 | Хомут силовой | |
| 228 | 0***1 | Прокладка | |
| 229 | 0***1 | Прокладка | |
| 230 | 0***1 | Электродатчик | |
| 231 | 0***1 | Электродатчик | |
| 233 | 0***1 | Адаптер | |
| 234 | 0***1 | Адаптер | |
| 235 | 0***1 | Адаптер | |
| 236 | 0***1 | Адаптер | |
| 237 | 0***1 | Адаптер | |
| 238 | 0***1 | Адаптер | |
| 239 | 0***1 | Адаптер | |
| 240 | 0***1 | Адаптер | |
| 241 | 0***1 | Адаптер | |
| 242 | 0***1 | Адаптер | |
| 243 | 0***1 | Адаптер | |
| 244 | 0***1 | Адаптер | |
| 245 | 0***1 | Адаптер | |
| 246 | 0***1 | Адаптер | |
| 247 | 0***1 | Адаптер | |
| 248 | 0***1 | Адаптер | |
| 249 | 0***1 | Адаптер | |
| 250 | 0***1 | Адаптер | |
| 251 | 0***1 | Адаптер | |
| 252 | 0***1 | Адаптер | |
| 253 | 0***1 | Адаптер | |
| 254 | 0***1 | Адаптер | |
| 255 | 0***1 | Адаптер | |
| 256 | 0***1 | Адаптер | |
| 257 | 0***1 | Адаптер | |
| 258 | 0***1 | Адаптер | |
| 259 | 0***1 | Адаптер | |
| 260 | 0***1 | Адаптер | |
| 261 | 0***1 | Адаптер | |
| 262 | 0***1 | Адаптер | |
| 263 | 0***1 | Адаптер | |
| 264 | 0***1 | Адаптер | |
| 265 | 0***1 | Адаптер | |
| 266 | 0***1 | Адаптер | |
| 267 | 0***1 | Адаптер | |
| 268 | 0***1 | Адаптер | |
| 269 | 0***1 | Адаптер | |
| 270 | 0***1 | Адаптер | |
| 271 | 0***1 | Адаптер | |
| 272 | 0***1 | Адаптер | |
| 273 | 0***1 | Адаптер | |
| 274 | 0***1 | Адаптер | |
| 275 | 0***1 | Адаптер | |
| 276 | А***р | Адаптер | |
| 277 | 0***1 | Промежуточный переходник | |
| 278 | 0***1 | Измерительный шланг | |
| 279 | 0***1 | Измерительный шланг | |
| 280 | 0***1 | Измерительный шланг | |
| 281 | 0***1 | Измерительный шланг | |
| 282 | 0***1 | Манометр | |
| 290 | 0***1 | Рукав высокого давления | |
| 291 | 0***1 | Рукав высокого давления | |
| 292 | 0***1 | Рукав высокого давления | |
| 293 | 0***1 | Рукав высокого давления | |
| 294 | 0***1 | Рукав высокого давления | |
| 295 | 0***1 | Рукав высокого давления | |
| 296 | 0***1 | Рукав высокого давления | |
| 298 | 0***1 | Рукав высокого давления | |
| 300 | 0***2 | Рукав высокого давления | |
| 301 | 0***1 | Рукав высокого давления | |
| 302 | 0***1 | Рукав высокого давления | |
| 303 | 0***1 | Рукав высокого давления | |
| 304 | 0***1 | Рукав высокого давления | |
| 305 | 0***1 | Рукав высокого давления | |
| 306 | 0***1 | Рукав высокого давления | |
| 307 | 0***1 | Рукав высокого давления | |
| 308 | 0***1 | Рукав высокого давления | |
| 310 | 0***1 | Рукав высокого давления | |
| 311 | 0***1 | Рукав высокого давления | |
| 312 | 0***1 | Рукав высокого давления | |
| 313 | 0***1 | Рукав высокого давления | |
| 314 | 0***1 | Рукав высокого давления | |
| 315 | 0***1 | Рукав высокого давления | |
| 317 | 0***1 | Рукав высокого давления | |
| 318 | 0***1 | Рукав высокого давления | |
| 321 | 0***1 | Рукав высокого давления | |
| 322 | 0***1 | Рукав высокого давления | |
| 323 | 0***1 | Рукав высокого давления | |
| 324 | 0***1 | Рукав высокого давления | |
| 326 | 0***1 | Рукав высокого давления | |
| 327 | 0***1 | Рукав высокого давления | |
| 329 | 0***1 | Рукав высокого давления | |
| 330 | 0***1 | Рукав высокого давления | |
| 331 | 0***1 | Рукав высокого давления | |
| 334 | 0***1 | Рукав высокого давления | |
| 337 | 0***1 | Рукав высокого давления | |
| 338 | 0***1 | Рукав высокого давления | |
| 340 | 0***1 | Рукав высокого давления | |
| 341 | 0***2 | Рукав высокого давления | |
| 342 | 0***1 | Рукав высокого давления | |
| 343 | 0***1 | Рукав высокого давления | |
| 345 | 0***2 | Рукав высокого давления | |
| 348 | 0***1 | Рукав высокого давления | |
| 349 | 0***1 | Рукав высокого давления | |
| 350 | 0***1 | Рукав высокого давления | |
| 351 | 0***1 | Рукав высокого давления | |
| 352 | 0***1 | Рукав высокого давления | |
| 358 | 0***1 | Рукав высокого давления | |
| 359 | 0***1 | Рукав высокого давления | |
| 361 | 0***1 | Рукав высокого давления | |
| 362 | 0***1 | Рукав высокого давления | |
| 363 | 0***1 | Рукав высокого давления | |
| 364 | 0***1 | Рукав высокого давления | |
| 365 | 0***1 | Рукав высокого давления | |
| 366 | 0***1 | Рукав высокого давления | |
| 367 | 0***1 | Рукав высокого давления | |
| 370 | 0***1 | Рукав высокого давления | |
| 371 | 0***1 | Рукав высокого давления | |
| 372 | 0***1 | Рукав высокого давления | |
| 373 | 0***1 | Рукав высокого давления | |
| 374 | 0***1 | Рукав высокого давления | |
| 375 | 0***1 | Рукав высокого давления | |
| 376 | 0***1 | Рукав высокого давления | |
| 377 | 0***1 | Рукав высокого давления | |
| 378 | 0***1 | Рукав высокого давления | |
| 379 | 0***1 | Рукав высокого давления | |
| 380 | 0***1 | Рукав высокого давления | |
| 381 | 0***1 | Рукав высокого давления | |
| 382 | 0***1 | Рукав высокого давления | |
| 383 | 0***1 | Рукав высокого давления | |
| 384 | 0***1 | Рукав высокого давления | |
| 385 | 0***1 | Рукав высокого давления | |
| 387 | 0***1 | Рукав высокого давления | |
| 389 | 0***1 | Рукав высокого давления | |
| 391 | 0***1 | Рукав высокого давления | |
| 393 | 0***1 | Рукав высокого давления | |
| 394 | 0***1 | Рукав высокого давления | |
| 395 | 0***1 | Рукав высокого давления | |
| 398 | 0***1 | Рукав высокого давления |
