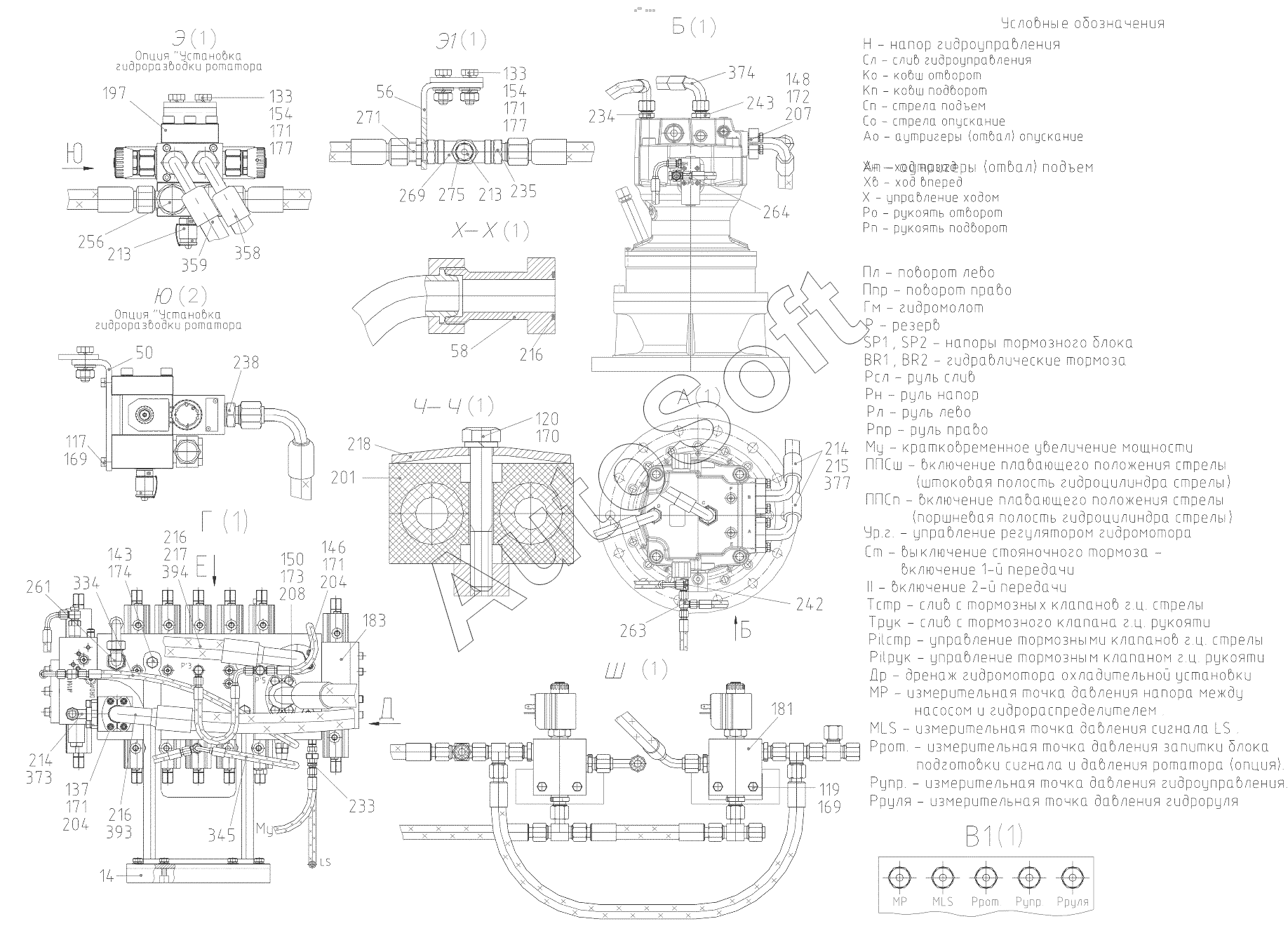

Каталог запасных частей к технике: ТВЭКС WX200 (2019). Гидрооборудование на поворотной платформе (механизм поворота “Sungbo”)
14
56
58
117
119
120
133
133
137
143
146
148
150
154
154
169
169
170
171
171
171
171
172
173
174
177
177
181
183
197
201
204
204
207
213
213
214
214
215
216
216
216
217
218
233
234
235
238
242
243
256
261
263
264
269
271
275
334
345
358
359
373
374
377
393
394
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Патрубок | |
| 3 | 2***0 | Кронштейн | |
| 5 | 3***0 | Переходник | |
| 8 | 2***0 | Переходник | |
| 9 | 3***0 | Переходник | |
| 14 | 2***0 | Кронштейн | |
| 28 | 0***0 | Гидрораспределитель | |
| 35 | 0***0 | Пневмогидроаккумулятор | |
| 43 | 2***0 | Рукав | |
| 44 | 2***0 | Фланец | |
| 45 | 2***0 | Фланец | |
| 46 | 2***0 | Фланец | |
| 47 | 2***0 | Фланец | |
| 49 | 3***0 | Хомут | |
| 53 | 3***0 | Штуцер | |
| 54 | 3***0 | Переходник | |
| 55 | 2***0 | Штуцер | |
| 56 | 2***0 | Кронштейн | |
| 58 | 2***0 | Фланец | |
| 60 | 2***0 | Фланец | |
| 62 | 2***0 | Планка | |
| 67 | 1***0 | Скоба | |
| 68 | 4***0 | Заглушка | |
| 69 | 1***0 | Фланец | |
| 72 | 3***0 | Заглушка | |
| 73 | 3***0 | Переходник | |
| 75 | 3***0 | Штуцер | |
| 77 | 0***0 | Гайка | |
| 79 | 0***0 | Заглушка | |
| 82 | 0***0 | Хомут | |
| 83 | 0***0 | Хомут | |
| 84 | 0***0 | Заглушка | |
| 85 | 0***0 | Гайка накидная | |
| 87 | 0***0 | Штуцер | |
| 90 | 3***0 | Штуцер | |
| 100 | 1***0 | Штуцер | |
| 104 | 0***0 | Хомут | |
| 105 | 0***0 | Хомут | |
| 114 | 0***1 | Болт | |
| 116 | 0***0 | Болт | |
| 117 | 0***1 | Болт | |
| 118 | 0***1 | Болт | |
| 119 | 0***1 | Болт | |
| 120 | 0***1 | Болт | |
| 122 | 0***1 | Болт | |
| 123 | 0***1 | Болт | |
| 124 | 0***1 | Болт | |
| 127 | 0***1 | Болт | |
| 128 | 0***1 | Болт | |
| 131 | 0***1 | Болт | |
| 132 | 0***1 | Болт | |
| 133 | 0***1 | Болт | |
| 136 | 0***1 | Болт | |
| 137 | 0***1 | Болт | |
| 138 | 0***1 | Болт | |
| 139 | 0***1 | Болт | |
| 140 | 0***1 | Болт | |
| 143 | 0***1 | Болт | |
| 144 | 0***1 | Болт | |
| 146 | 0***1 | Винт | |
| 147 | 0***1 | Винт | |
| 148 | 0***1 | Винт | |
| 149 | 0***1 | Винт | |
| 150 | 0***1 | Винт | |
| 151 | 0***1 | Винт | |
| 152 | 0***1 | Гайка | |
| 153 | 0***1 | Гайка | |
| 154 | 0***1 | Гайка | |
| 155 | 0***1 | Гайка | |
| 156 | 0***1 | Кольцо | |
| 157 | 0***1 | Кольцо | |
| 158 | 0***1 | Кольцо | |
| 159 | 0***1 | Кольцо | |
| 160 | 0***1 | Кольцо | |
| 161 | 0***1 | Кольцо | |
| 162 | 0***1 | Кольцо | |
| 163 | 0***1 | Кольцо | |
| 167 | 0***0 | Прокладка | |
| 169 | 0***1 | Шайба | |
| 170 | 0***1 | Шайба | |
| 171 | 0***1 | Шайба | |
| 172 | 0***1 | Шайба | |
| 173 | 0***1 | Шайба | |
| 174 | 0***1 | Шайба | |
| 176 | 0***1 | Шайба | |
| 177 | 0***1 | Шайба | |
| 178 | 0***1 | Шайба | |
| 180 | 0***1 | Блок клапанов | |
| 181 | 0***1 | Клапан | |
| 182 | 0***1 | Блок стабилизации | |
| 183 | 0***1 | Клапан | |
| 184 | 0***1 | Клапан зарядный | |
| 185 | 0***1 | Клапан | |
| 186 | 0***1 | Клапан обратный | |
| 187 | 0***1 | Клапан "ИЛИ" | |
| 188 | 0***1 | Корпус | |
| 189 | 0***1 | Вентиль-блок | |
| 190 | 0***1 | Клапан | |
| 191 | 0***1 | Плита | |
| 192 | 0***1 | Винт | |
| 193 | 0***1 | Пневмогидроаккумулятор | |
| 194 | 0***1 | Блок подготовки сигнала | |
| 195 | 0***1 | Пневмогидроаккумулятор | |
| 196 | 0***1 | Пневмогидроаккумулятор | |
| 197 | T***C | Распределительный блок | |
| 198 | 0***1 | Клапан | |
| 200 | 0***1 | Корпус одиночного зажима | |
| 201 | 0***1 | Корпус спаренного зажима | |
| 202 | 0***1 | Корпус спаренного зажима | |
| 203 | 0***1 | Полуфланец | |
| 204 | 0***1 | Полуфланец | |
| 205 | 0***1 | Полуфланец | |
| 206 | 0***1 | Полуфланец | |
| 207 | 0***1 | Полуфланец | |
| 209 | 0***1 | Полуфланец | |
| 210 | 0***1 | Прокладка | |
| 211 | 0***1 | Прокладка | |
| 212 | 0***1 | Прокладка | |
| 213 | 0***1 | Измерительная муфта с предохранительным колпаком | |
| 214 | 0***1 | Уплотнение | |
| 215 | 0***1 | Уплотнение | |
| 216 | 0***1 | Уплотнение | |
| 217 | 0***1 | Уплотнение | |
| 218 | 0***1 | Накладка | |
| 220 | 0***1 | Накладка | |
| 221 | 0***1 | Фильтр напорный | |
| 223 | 0***1 | Фланец | |
| 224 | 0***1 | Датчик давления | |
| 226 | 0***1 | Хомут силовой | |
| 228 | 0***1 | Прокладка | |
| 229 | 0***1 | Прокладка | |
| 230 | 0***1 | Электродатчик | |
| 231 | 0***1 | Электродатчик | |
| 233 | 0***1 | Адаптер | |
| 234 | 0***1 | Адаптер | |
| 235 | 0***1 | Адаптер | |
| 236 | 0***1 | Адаптер | |
| 237 | 0***1 | Адаптер | |
| 238 | 0***1 | Адаптер | |
| 239 | 0***1 | Адаптер | |
| 240 | 0***1 | Адаптер | |
| 241 | 0***1 | Адаптер | |
| 242 | 0***1 | Адаптер | |
| 243 | 0***1 | Адаптер | |
| 244 | 0***1 | Адаптер | |
| 245 | 0***1 | Адаптер | |
| 246 | 0***1 | Адаптер | |
| 247 | 0***1 | Адаптер | |
| 248 | 0***1 | Адаптер | |
| 249 | 0***1 | Адаптер | |
| 250 | 0***1 | Адаптер | |
| 251 | 0***1 | Адаптер | |
| 252 | 0***1 | Адаптер | |
| 253 | 0***1 | Адаптер | |
| 254 | 0***1 | Адаптер | |
| 255 | 0***1 | Адаптер | |
| 256 | 0***1 | Адаптер | |
| 257 | 0***1 | Адаптер | |
| 258 | 0***1 | Адаптер | |
| 259 | 0***1 | Адаптер | |
| 260 | 0***1 | Адаптер | |
| 261 | 0***1 | Адаптер | |
| 262 | 0***1 | Адаптер | |
| 263 | 0***1 | Адаптер | |
| 264 | 0***1 | Адаптер | |
| 265 | 0***1 | Адаптер | |
| 266 | 0***1 | Адаптер | |
| 267 | 0***1 | Адаптер | |
| 268 | 0***1 | Адаптер | |
| 269 | 0***1 | Адаптер | |
| 270 | 0***1 | Адаптер | |
| 271 | 0***1 | Адаптер | |
| 272 | 0***1 | Адаптер | |
| 273 | 0***1 | Адаптер | |
| 274 | 0***1 | Адаптер | |
| 275 | 0***1 | Адаптер | |
| 276 | А***р | Адаптер | |
| 277 | 0***1 | Промежуточный переходник | |
| 278 | 0***1 | Измерительный шланг | |
| 279 | 0***1 | Измерительный шланг | |
| 280 | 0***1 | Измерительный шланг | |
| 281 | 0***1 | Измерительный шланг | |
| 282 | 0***1 | Манометр | |
| 290 | 0***1 | Рукав высокого давления | |
| 291 | 0***1 | Рукав высокого давления | |
| 292 | 0***1 | Рукав высокого давления | |
| 293 | 0***1 | Рукав высокого давления | |
| 294 | 0***1 | Рукав высокого давления | |
| 295 | 0***1 | Рукав высокого давления | |
| 296 | 0***1 | Рукав высокого давления | |
| 298 | 0***1 | Рукав высокого давления | |
| 300 | 0***2 | Рукав высокого давления | |
| 301 | 0***1 | Рукав высокого давления | |
| 302 | 0***1 | Рукав высокого давления | |
| 303 | 0***1 | Рукав высокого давления | |
| 304 | 0***1 | Рукав высокого давления | |
| 305 | 0***1 | Рукав высокого давления | |
| 306 | 0***1 | Рукав высокого давления | |
| 307 | 0***1 | Рукав высокого давления | |
| 308 | 0***1 | Рукав высокого давления | |
| 310 | 0***1 | Рукав высокого давления | |
| 311 | 0***1 | Рукав высокого давления | |
| 312 | 0***1 | Рукав высокого давления | |
| 313 | 0***1 | Рукав высокого давления | |
| 314 | 0***1 | Рукав высокого давления | |
| 315 | 0***1 | Рукав высокого давления | |
| 317 | 0***1 | Рукав высокого давления | |
| 318 | 0***1 | Рукав высокого давления | |
| 321 | 0***1 | Рукав высокого давления | |
| 322 | 0***1 | Рукав высокого давления | |
| 323 | 0***1 | Рукав высокого давления | |
| 324 | 0***1 | Рукав высокого давления | |
| 326 | 0***1 | Рукав высокого давления | |
| 327 | 0***1 | Рукав высокого давления | |
| 329 | 0***1 | Рукав высокого давления | |
| 330 | 0***1 | Рукав высокого давления | |
| 331 | 0***1 | Рукав высокого давления | |
| 334 | 0***1 | Рукав высокого давления | |
| 337 | 0***1 | Рукав высокого давления | |
| 338 | 0***1 | Рукав высокого давления | |
| 340 | 0***1 | Рукав высокого давления | |
| 341 | 0***2 | Рукав высокого давления | |
| 342 | 0***1 | Рукав высокого давления | |
| 343 | 0***1 | Рукав высокого давления | |
| 345 | 0***2 | Рукав высокого давления | |
| 348 | 0***1 | Рукав высокого давления | |
| 349 | 0***1 | Рукав высокого давления | |
| 350 | 0***1 | Рукав высокого давления | |
| 351 | 0***1 | Рукав высокого давления | |
| 352 | 0***1 | Рукав высокого давления | |
| 358 | 0***1 | Рукав высокого давления | |
| 359 | 0***1 | Рукав высокого давления | |
| 361 | 0***1 | Рукав высокого давления | |
| 362 | 0***1 | Рукав высокого давления | |
| 363 | 0***1 | Рукав высокого давления | |
| 364 | 0***1 | Рукав высокого давления | |
| 365 | 0***1 | Рукав высокого давления | |
| 366 | 0***1 | Рукав высокого давления | |
| 367 | 0***1 | Рукав высокого давления | |
| 370 | 0***1 | Рукав высокого давления | |
| 371 | 0***1 | Рукав высокого давления | |
| 372 | 0***1 | Рукав высокого давления | |
| 373 | 0***1 | Рукав высокого давления | |
| 374 | 0***1 | Рукав высокого давления | |
| 375 | 0***1 | Рукав высокого давления | |
| 376 | 0***1 | Рукав высокого давления | |
| 377 | 0***1 | Рукав высокого давления | |
| 378 | 0***1 | Рукав высокого давления | |
| 379 | 0***1 | Рукав высокого давления | |
| 380 | 0***1 | Рукав высокого давления | |
| 381 | 0***1 | Рукав высокого давления | |
| 382 | 0***1 | Рукав высокого давления | |
| 383 | 0***1 | Рукав высокого давления | |
| 384 | 0***1 | Рукав высокого давления | |
| 385 | 0***1 | Рукав высокого давления | |
| 387 | 0***1 | Рукав высокого давления | |
| 389 | 0***1 | Рукав высокого давления | |
| 391 | 0***1 | Рукав высокого давления | |
| 393 | 0***1 | Рукав высокого давления | |
| 394 | 0***1 | Рукав высокого давления | |
| 395 | 0***1 | Рукав высокого давления | |
| 398 | 0***1 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
