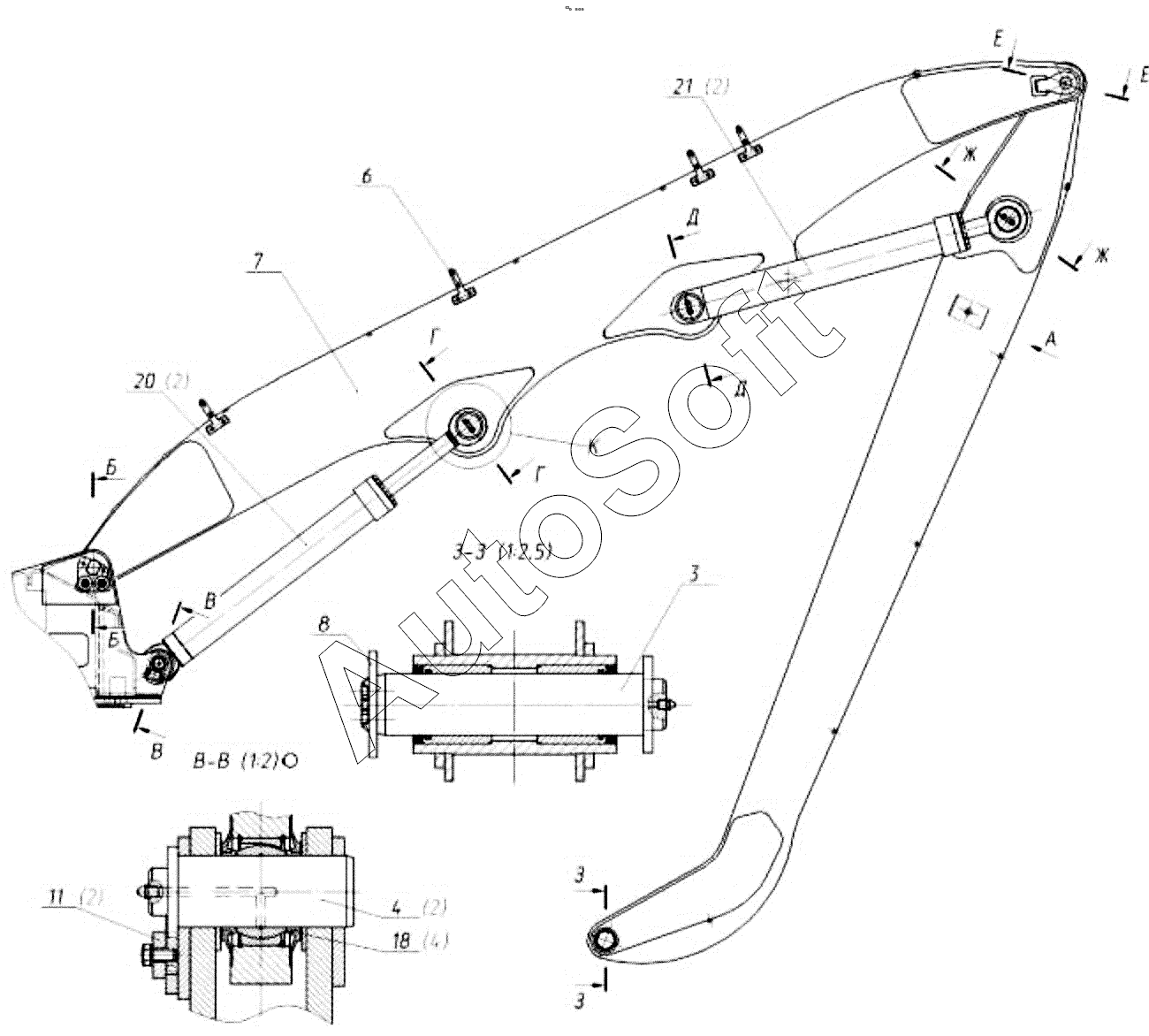

Каталог запасных частей к технике: ТВЭКС Е200СН (2018). 190-00-80.00.000-45 Рабочее оборудование
21
20
18
190-00-80.00.000-45
11
8
7
6
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190-00-80.00.000-45 | 1***5 | Рабочее оборудование | |
| 1 | 1***0 | Палец в сборе | |
| 2 | 1***0 | Палец в сборе | |
| 3 | 1***0 | Палец в сборе | |
| 4 | 1***1 | Палец | |
| 5 | 1***0 | Кронштейн | |
| 6 | 1***0 | Трубопроводы рабочего оборудования | |
| 7 | 1***0 | Металлоконструкция стрелы | |
| 8 | 1***1 | Шайба упорная | |
| 9 | 1***4 | Шайба регулировочная | |
| 10 | 1***5 | Шайба регулировочная | |
| 11 | 1***9 | Пластина прижимная | |
| 12 | 1***1 | Палец | |
| 13 | 1***3 | Палец | |
| 14 | 1***8 | Шайба упорная | |
| 15 | 1***9 | Шайба упорная | |
| 16 | 1***1 | Кольцо | |
| 17 | 1***2 | Кольцо | |
| 18 | 1***3 | Кольцо | |
| 19 | 1***2 | Втулка | |
| 20 | 2***4 | Гидроцилиндр | |
| 21 | 2***1 | Гидроцилиндр | |
| 22 | 2***5 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 23 | 1***5 | Шайба регулировочная | |
| 24 | 1***0 | Шайба регулировочная | |
| 25 | 1***6 | Шайба регулировочная | |
| 26 | 1***0 | Шайба регулировочная | |
| 27 | 2***0 | Шайба клиновая | |
| 28 | 2***6 | Колпачок с язычком-фиксатором для пресс-масленок |
