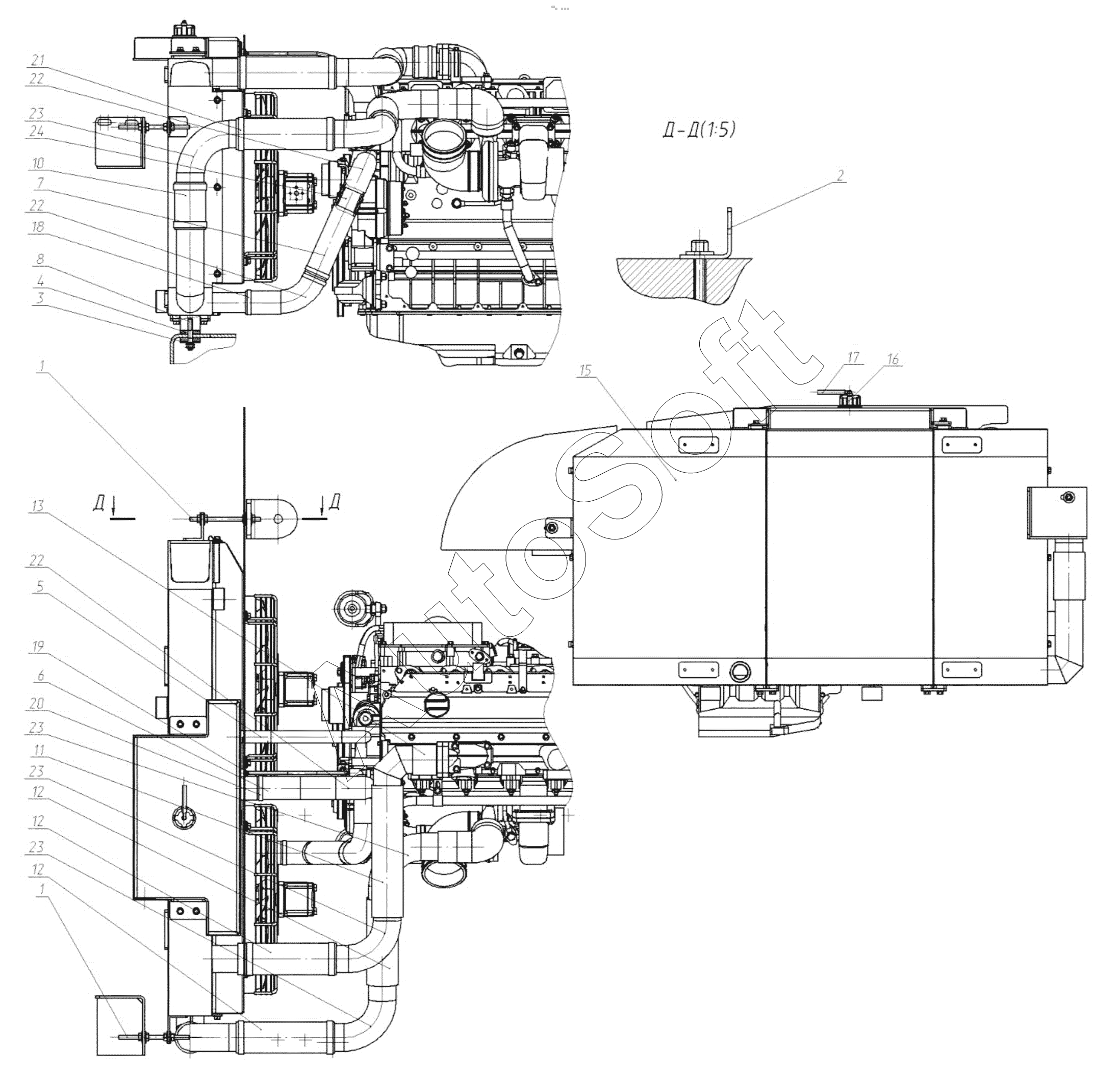

Каталог запасных частей к технике: ТВЭКС Е245СН (2018). 230-00-28.07.000 Установка блока радиаторов
230-00-28.07.000
1
1
1
2
3
4
5
6
7
8
10
11
12
12
12
13
15
16
17
18
19
20
21
22
22
22
23
23
23
23
24
1
1
1
2
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230-00-28.07.000 | 2***0 | Установка блока радиаторов | |
| 1 | 2***1 | Шпилька | |
| 1 | 2***1 | Шпилька | |
| 2 | 2***2 | Кронштейн | |
| 2 | 2***2 | Кронштейн | |
| 3 | 1***4 | Шайба | |
| 3 | 1***4 | Шайба | |
| 4 | 1***5 | Прокладка | |
| 4 | 1***5 | Прокладка | |
| 5 | 2***7 | Рукав | |
| 6 | 2***1 | Рукав | |
| 7 | 2***2 | Рукав | |
| 8 | 1***3 | Шпилька | |
| 9 | 2***9 | Рукав | |
| 10 | 1***1 | Рукав | |
| 11 | 1***2 | Рукав | |
| 12 | 1***3 | Рукав | |
| 13 | 2***4 | Рукав | |
| 14 | 1***5 | Рукав | |
| 15 | 2***8 | Блок радиаторов | |
| 16 | 2***5 | Пробка радиатора | |
| 17 | 2***6 | Трубка радиатора | |
| 18 | 0***7 | Хомут | |
| 19 | 0***8 | Хомут | |
| 20 | 0***2 | Хомут | |
| 21 | 0***4 | Хомут | |
| 22 | 0***3 | Шланг | |
| 23 | 2***5 | Труба | |
| 24 | 2***3 | Труба |
